Alimentations externes

Les alimentations externes fournissent à un appareil l’énergie électrique dont il a besoin sans intégrer le bloc d’alimentation dans son boîtier. Elles servent notamment à remplacer un adaptateur perdu ou défaillant, à alimenter un équipement électronique, un périphérique informatique, une carte de développement ou un appareil domestique compatible. Le choix ne repose pas seulement sur la forme de la prise : tension, courant disponible, polarité et connecteur doivent correspondre précisément aux exigences de l’équipement.

Une alimentation inadaptée peut empêcher le démarrage d’un appareil, provoquer une instabilité ou, dans certains cas, l’endommager. La règle la plus importante est simple : la tension de sortie, exprimée en volts, doit être identique à celle indiquée sur l’étiquette de l’appareil. Le courant, exprimé en ampères, doit être au moins égal à la valeur demandée. Un adaptateur capable de fournir davantage de courant n’impose pas cette intensité : l’appareil prélève uniquement ce dont il a besoin.

Les alimentations externes et leurs usages courants

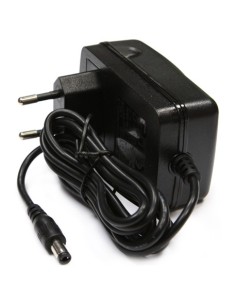

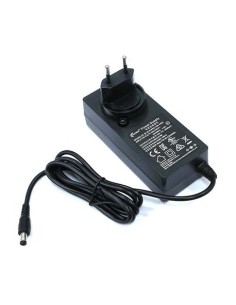

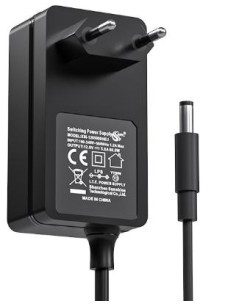

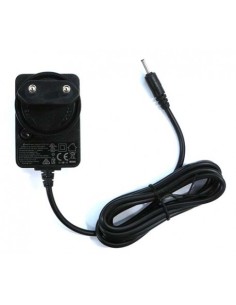

Le format le plus répandu est le bloc secteur AC/DC. Il se branche sur le réseau électrique et délivre une tension continue adaptée à l’appareil alimenté. Ce type d’adaptateur est utilisé avec de nombreux équipements : routeurs, boîtiers multimédias, petits écrans, rubans LED, équipements audio, terminaux électroniques ou projets de prototypage. Son câble de sortie se termine souvent par une fiche cylindrique, mais les dimensions de cette fiche peuvent varier malgré une apparence très proche.

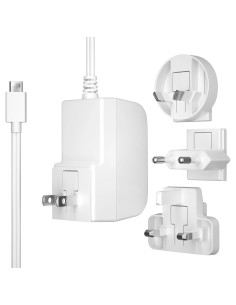

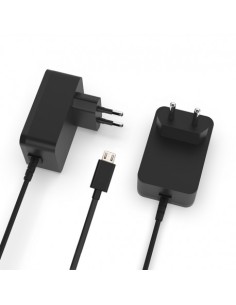

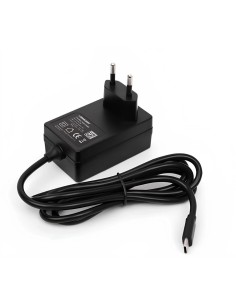

Les modèles à sortie USB constituent une autre famille d’alimentations externes. Ils sont destinés aux appareils recevant leur énergie par USB, sous réserve que le port, le câble et le profil de charge soient compatibles. Un chargeur USB ne doit pas être confondu avec un adaptateur à fiche ronde : ces deux solutions peuvent délivrer du courant continu, mais leur connectique et leur mode de négociation électrique diffèrent. Pour un appareil USB-C notamment, il convient de vérifier ce que son constructeur prévoit réellement.

Une alimentation stabilisée pour l’électronique

Dans un montage électronique, une alimentation externe joue un rôle moins spectaculaire qu’un microcontrôleur, mais tout aussi déterminant. Une source mal adaptée peut introduire des redémarrages, du bruit dans un circuit audio ou des comportements imprévisibles lorsque plusieurs modules consomment simultanément. Une alimentation régulée maintient une tension de sortie prévue pour rester stable dans ses conditions d’emploi. Elle est particulièrement pertinente pour les cartes, capteurs, contrôleurs et périphériques qui ne disposent pas eux-mêmes d’une large tolérance d’alimentation.

Les alimentations de laboratoire réglables répondent à un besoin différent : elles permettent généralement d’ajuster et de surveiller les paramètres électriques durant la mise au point d’un circuit. Un adaptateur secteur fixe reste, lui, plus adapté à l’alimentation quotidienne d’un appareil conçu pour une tension donnée. Avant de remplacer une alimentation, relevez toujours les informations figurant sur l’ancienne unité ou sur l’étiquette du matériel : elles constituent la référence de compatibilité la plus fiable.

Comment choisir une alimentation externe compatible ?

Commencez par identifier la nature du courant attendue. Un appareil marqué « DC » nécessite du courant continu ; il ne doit pas être branché directement sur une sortie alternative portant la même valeur numérique. Vérifiez ensuite la valeur en volts : un appareil prévu pour une tension précise ne doit pas recevoir une tension supérieure ou inférieure, sauf si sa documentation indique explicitement une plage admissible. Les mentions figurant près de la prise d’alimentation sont souvent plus utiles que l’aspect du connecteur.

Courant disponible, puissance et marge raisonnable

Le courant minimal demandé par l’appareil doit être couvert par l’alimentation. Par exemple, un appareil nécessitant 2 A peut fonctionner avec une alimentation délivrant 2 A ou davantage, à tension et polarité identiques. La puissance électrique, exprimée en watts, résulte de la multiplication de la tension par le courant. Elle aide à comparer les besoins globaux, mais ne remplace jamais la vérification des valeurs individuelles. Une marge de courant est utile lorsqu’un équipement connaît des pointes de consommation, sans transformer pour autant une alimentation incompatible en solution valable.

Connecteur, polarité et dimensions

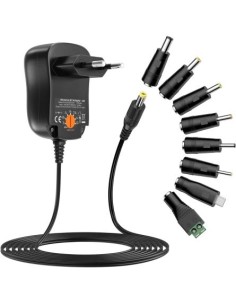

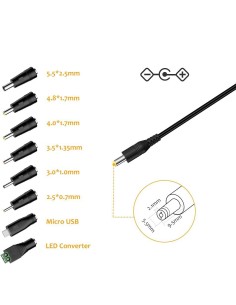

Deux fiches cylindriques peuvent s’emboîter de façon approximative tout en présentant des dimensions différentes. Il faut donc contrôler le diamètre extérieur, le diamètre interne et la longueur utile du connecteur lorsque ces informations sont disponibles. La polarité est tout aussi importante : sur de nombreux adaptateurs à connecteur coaxial, un pictogramme indique si le positif est au centre ou à l’extérieur. Inverser cette polarité peut être destructeur pour un appareil non protégé.

Enfin, observez les contraintes mécaniques et l’environnement d’utilisation. Un câble trop court peut tirer sur la prise, tandis qu’un adaptateur placé dans un espace fermé doit pouvoir dissiper normalement sa chaleur. Pour une installation fixe, prévoyez un cheminement qui évite les pincements et les tractions. Une connexion stable limite les microcoupures, souvent confondues avec des pannes de l’appareil lui-même.

Le tableau suivant résume les différences utiles entre une alimentation secteur à tension fixe et une solution USB. Il ne remplace pas la lecture des caractéristiques du matériel à alimenter, mais il permet de repérer rapidement les vérifications indispensables.

Le conseil de nos experts : ne choisissez jamais une alimentation externe uniquement parce que sa fiche entre dans l’appareil. Relevez d’abord la tension, le courant minimal, le type de courant et la polarité. Si l’une de ces informations manque ou paraît ambiguë, consultez la documentation de l’équipement avant tout raccordement.

Installer et utiliser une alimentation externe en sécurité

Avant la première mise sous tension, inspectez le câble et le connecteur. Une gaine coupée, une fiche desserrée ou une prise qui chauffe anormalement justifient l’arrêt de l’utilisation. Branchez d’abord le connecteur basse tension sur l’équipement lorsque sa notice le recommande, puis raccordez le bloc au secteur. Cette précaution réduit le risque de manipuler une extrémité déjà alimentée et facilite le contrôle de la mise en service.

Dans un projet DIY, évitez de distribuer l’énergie à plusieurs cartes sans avoir évalué leur consommation totale et la capacité des câbles. Les fils fins et les connexions sur plaque d’essai peuvent devenir des points faibles lorsque le courant augmente. Si plusieurs modules partagent la même source, une masse commune peut être nécessaire au bon échange des signaux, mais elle doit être mise en œuvre selon le schéma électrique du projet. Ne reliez pas des sorties d’alimentations distinctes entre elles sans conception prévue à cet effet.

Une panne apparente ne vient pas toujours du bloc secteur. Testez, si possible et avec les précautions nécessaires, l’appareil avec une alimentation dont les caractéristiques sont connues comme compatibles. Vérifiez également l’état du câble, la propreté de l’embase et l’absence de jeu dans le connecteur. Lorsqu’un appareil démarre puis s’éteint, un courant insuffisant, un câble endommagé ou une consommation anormale de l’équipement peuvent être en cause.

Choisir vos alimentations externes sur Pro Market France

Pour sélectionner des alimentations externes adaptées sur Pro Market France, partez des données électriques de votre appareil plutôt que d’un simple critère esthétique. Comparez attentivement la sortie annoncée, le format du connecteur et les conditions d’utilisation prévues pour votre installation. Cette méthode est utile aussi bien pour remplacer un adaptateur que pour finaliser un montage électronique ou alimenter un équipement informatique. Parcourez les références de la catégorie afin d’identifier l’alimentation correspondant réellement à votre besoin.

Questions fréquentes sur les alimentations externes
