hAT 4G pour Raspberry Pi 0

Conçue pour offrir une connectivité cellulaire rapide et stable aux micro‑ordinateurs, la carte hAT 4G pour Raspberry Pi 0 est un HAT LTE Cat‑4 basé sur le module SIM7600G‑H, intégrant double slot SIM, ports USB, connecteurs d’antenne SMA et prise audio 3,5 mm pour transformer un simple Raspberry Pi Zero W en passerelle 4G complète, idéale pour les projets IoT exigeants et les applications embarquées.

La carte hAT 4G pour Raspberry Pi 0 repose sur un PCB bleu de haute qualité, fabriqué avec des couches de cuivre épaisses et un vernis de protection limitant l’oxydation et les interférences électromagnétiques. Les connecteurs SMA dorés, les ports USB de type A et le lecteur de carte SIM sont sélectionnés pour leur résistance mécanique et leur fiabilité en usage intensif, même en milieu mobile ou légèrement vibrant. Les composants clés, dont le modem SIM7600G‑H et le circuit de gestion d’alimentation, sont disposés pour optimiser la dissipation thermique et allonger la durée de vie du module. L’ensemble respecte les bonnes pratiques environnementales de l’électronique moderne (RoHS, faible teneur en substances dangereuses) afin de proposer un produit durable, conçu pour fonctionner en continu dans des solutions professionnelles comme dans des installations domestiques sophistiquées.

La hAT 4G pour Raspberry Pi 0 trouve naturellement sa place dans les projets où la connexion réseau doit rester disponible partout : bornes de télémétrie isolées, stations météo connectées, systèmes de vidéosurveillance mobiles, passerelles domotiques de secours ou encore panneaux d’affichage intelligents. Une fois montée sur un Raspberry Pi Zero W, la carte permet de créer un routeur 4G portable, un hotspot Wi‑Fi de terrain ou un simple tunnel VPN pour accéder à distance à un réseau privé, ce qui simplifie la surveillance et la maintenance de nombreux équipements. La présence de la prise audio 3,5 mm et du support voix du module ouvre la voie à des applications de téléphonie, d’interphonie ou de messagerie vocale embarquée, tout en conservant un encombrement réduit. De nombreux makers, fablabs et petites entreprises utilisent déjà ce type de HAT LTE pour fiabiliser leurs déploiements IoT, car il évite la dépendance au Wi‑Fi local et apporte une tranquillité d’esprit appréciable dans les scénarios critiques.

Spécifications Techniques

Guide d'utilisation : hAT 4G pour Raspberry Pi 0

1. Installation et étapes de mise en route
Avant toute chose, commencer par éteindre complètement le Raspberry Pi Zero ou Zero W et débrancher toute alimentation. Placer ensuite la carte sur une surface antistatique ou, à défaut, toucher une surface métallique reliée à la terre pour se décharger d’électricité statique. Positionner la hAT 4G pour Raspberry Pi 0 au‑dessus du connecteur GPIO 40 broches du Raspberry Pi, en alignant soigneusement chaque broche avec le connecteur femelle de la carte d’extension. Enfoncer la carte verticalement avec douceur jusqu’à ce qu’elle soit solidement emboîtée, sans forcer exagérément. Fixer, si possible, le tout à l’aide d’entretoises et de vis afin de garantir une bonne rigidité mécanique, surtout si le montage est destiné à être déplacé ou utilisé dans un véhicule.

Insérer ensuite la ou les cartes SIM dans les emplacements prévus sur le bord gauche de la carte, en respectant le sens indiqué par la sérigraphie (biseau, orientation des contacts). Vérifier que les cartes SIM sont actives et disposent d’un forfait data adapté. Connecter les antennes LTE (et GNSS si nécessaire) aux connecteurs SMA dorés, en vissant sans excès de force. Si la carte doit servir de routeur ou de passerelle principale, prévoir une alimentation 5 V suffisante : l’ensemble Raspberry Pi + modem LTE peut exiger jusqu’à 2,5–3 A lors des pics de consommation, selon les périphériques USB raccordés. Brancher l’alimentation du Raspberry Pi, puis démarrer le système.

Une fois sous Raspberry Pi OS (ou une autre distribution compatible), mettre à jour le système via le gestionnaire de paquets, puis installer les outils indispensables à la communication avec le modem : pilotes USB‑série si nécessaires, utilitaires comme minicom, NetworkManager ou des scripts dédiés au SIM7600G‑H. Le modem apparaît généralement comme plusieurs interfaces série /dev/ttyUSBx et, parfois, une interface réseau. Configurer ensuite la connexion LTE en ajoutant l’APN fourni par l’opérateur, en activant la demande de code PIN si nécessaire ou en le désactivant pour un démarrage automatisé. Après validation des paramètres, la carte est prête à fournir l’accès 4G au Raspberry Pi Zero.

2. Présentation des composants et connecteurs
Le cœur de la hAT 4G pour Raspberry Pi 0 est le module SIM7600G‑H, monté au centre de la carte. Autour de lui se trouvent plusieurs sous‑ensembles importants. Sur le côté gauche, les deux emplacements SIM permettent de sélectionner l’opérateur le plus adapté, par exemple un pour la France et un autre pour l’itinérance internationale, ou encore un forfait principal et un forfait de secours. Sur le haut ou le côté droit, deux ports USB Type‑A peuvent accueillir clavier, clé USB, dongle Wi‑Fi supplémentaire ou servir à l’alimentation complémentaire de certains périphériques.

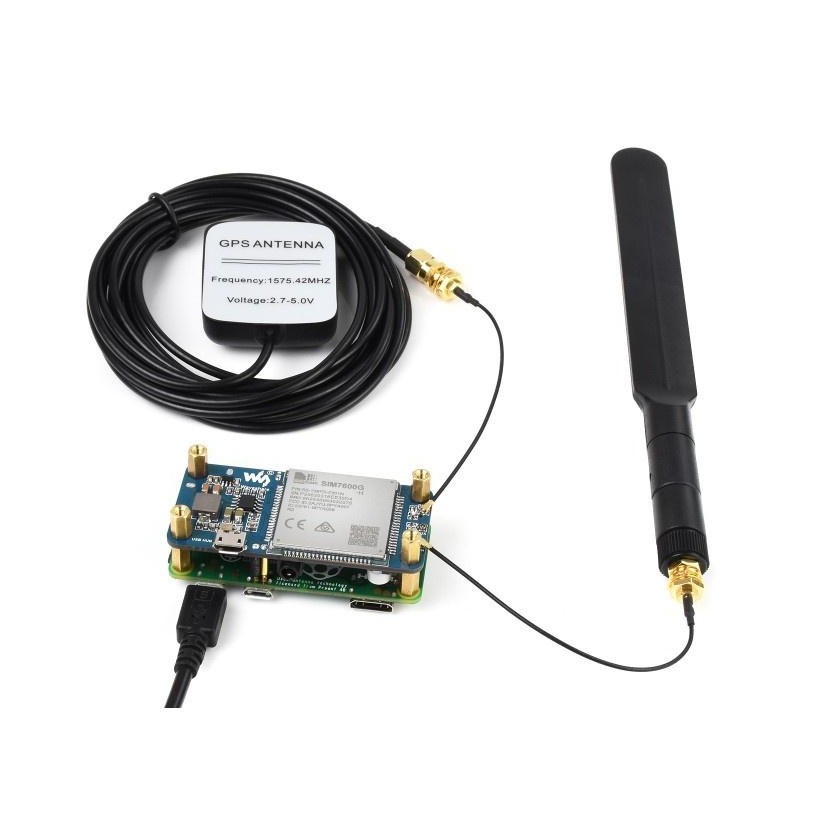

Les connecteurs SMA dorés sont dédiés aux antennes. L’un est généralement réservé au réseau LTE, l’autre à la fonction GNSS ou à une antenne secondaire selon la version ; une antenne externe correctement placée (près d’une fenêtre, sur un toit de véhicule ou dans un boîtier extérieur) améliore très nettement la qualité de signal. En partie inférieure, la prise jack 3,5 mm gère les fonctions audio : appels voix, écouteurs, micro, interphonie simple. À proximité, divers composants gèrent l’alimentation : régulateur de tension (souvent reconnaissable à son boîtier spécifique), condensateurs de filtrage, LED de statut indiquant l’alimentation ou l’activité réseau. Des trous de fixation aux quatre coins ou sur les bords permettent l’ancrage dans une boîte ou un châssis d’intégration. La sérigraphie du PCB identifie généralement les broches clés, les points de test et les cavaliers éventuels pour sélectionner certains modes de fonctionnement.

3. Utilisation de base et principales fonctions
Pour une utilisation classique, il suffit de démarrer le Raspberry Pi avec la carte installée, puis d’ouvrir un terminal. Vérifier que le modem est détecté à l’aide d’une commande du type ls /dev/ttyUSB*, qui doit faire apparaître plusieurs interfaces série virtuelles. À l’aide d’un utilitaire comme minicom ou screen, envoyer quelques commandes AT (par exemple AT, AT+CSQ, AT+COPS?) afin de contrôler la qualité du signal et l’enregistrement sur le réseau. Une fois le modem correctement enregistré, la configuration d’une connexion data peut se faire soit par un script de type pppd, soit via NetworkManager en créant un profil « connexion mobile à large bande » avec le bon APN, le bon type de réseau et d’éventuels identifiants.

Quand la liaison 4G est active, le Raspberry Pi peut accéder à Internet comme sur une connexion filaire ou Wi‑Fi ; cela permet de mettre à jour le système, d’héberger un serveur web, de transmettre des données de capteurs, ou de se connecter en SSH à distance. Pour profiter de la fonction voix, configurer le canal audio du module et brancher un casque‑micro sur la prise 3,5 mm. Avec les commandes AT adaptées, il est possible d’initier ou de recevoir des appels, d’envoyer et de lire des SMS, ou encore de déclencher des actions automatiques selon le contenu des messages reçus. Dans un scénario de routeur 4G, la carte peut être associée à un service de point d’accès Wi‑Fi du Raspberry Pi, qui sert alors de passerelle Internet mobile pour plusieurs appareils simultanément.

4. Conseils de maintenance et de sécurité
Pour garantir la longévité de la hAT 4G pour Raspberry Pi 0, installer la carte dans un boîtier adapté qui assure une bonne circulation de l’air, surtout si le modem reste connecté en 4G en permanence. Éviter l’exposition directe au soleil ou à des sources de chaleur importantes, et conserver le montage dans la plage de température recommandée. Nettoyer régulièrement la poussière qui pourrait s’accumuler sur les antennes et les ports USB à l’aide d’un pinceau antistatique ou d’air comprimé à faible pression, en veillant à ne jamais utiliser de solvants agressifs sur le PCB.

Ne pas insérer ou retirer les cartes SIM lorsque la carte est sous tension, afin de limiter les risques de corruption des données ou de défaillance du module. En cas d’utilisation sur batterie ou dans un véhicule, vérifier la stabilité de la tension d’alimentation : les chutes brutales ou les surtensions peuvent endommager le modem LTE. Il est recommandé de mettre à jour régulièrement le système d’exploitation et, si disponible, le firmware du module SIM7600G‑H pour corriger les éventuels bugs, améliorer la compatibilité réseau et bénéficier de nouvelles fonctionnalités. Enfin, bien sécuriser les accès distants (SSH, VPN, interfaces web) en utilisant des mots de passe robustes et, idéalement, des clés ou certificats, car une connexion 4G exposée sur Internet peut attirer les tentatives d’intrusion comme n’importe quel autre accès réseau.
