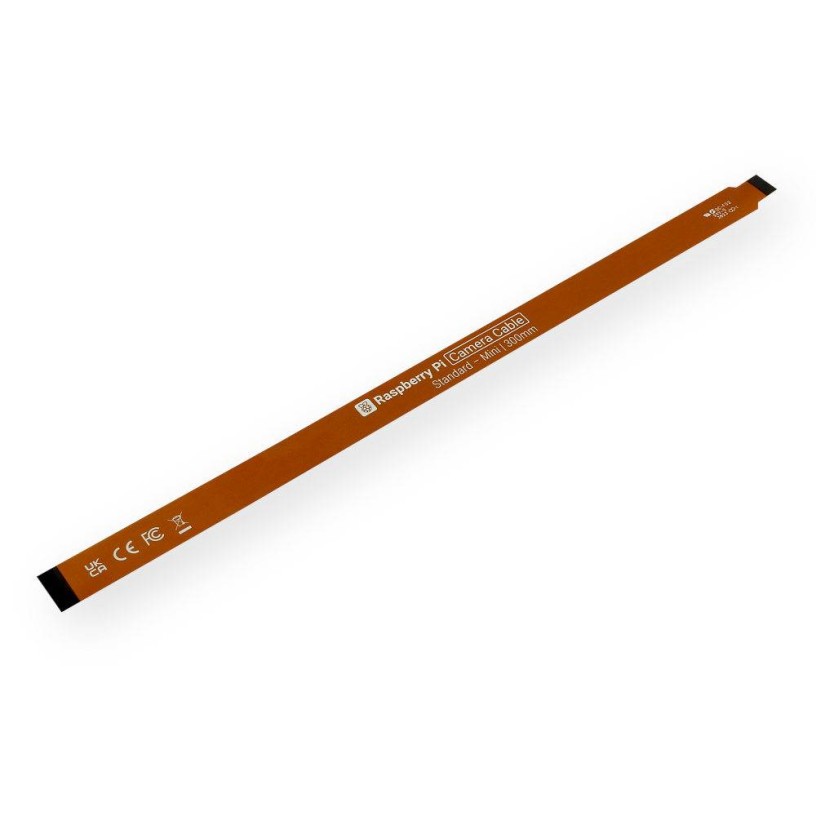

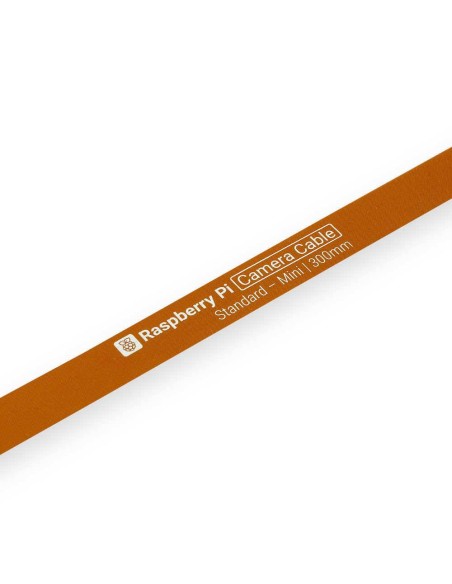

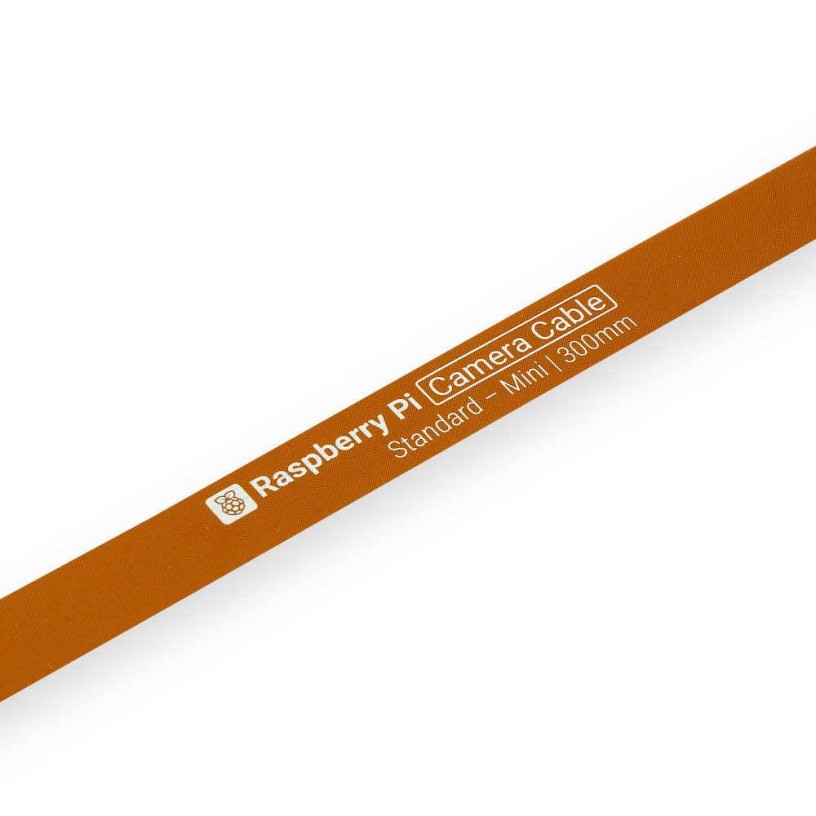

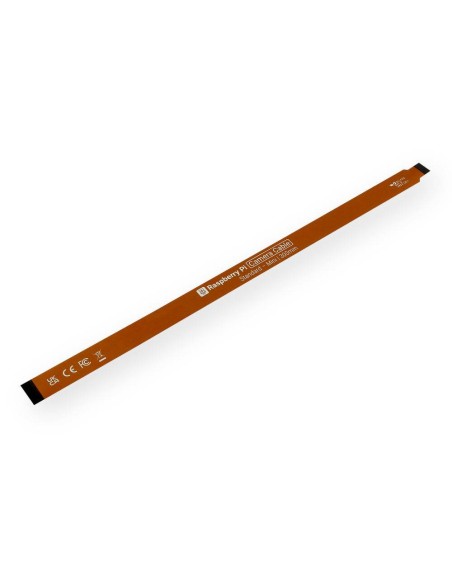

Câble officiel de caméra pour Raspberry Pi 5_CSI/MIPI (300mm)

Conçu spécialement pour exploiter tout le potentiel vidéo du Raspberry Pi 5, le Câble officiel de caméra pour Raspberry Pi 5_CSI/MIPI (300mm) assure une liaison haute vitesse, stable et propre entre votre carte et vos modules caméra, idéal pour la capture d’images en haute résolution, la vision artificielle, la surveillance ou encore le streaming en direct.

Fabriqué à partir d’un ruban FFC/FPC de qualité supérieure, ce câble CSI/MIPI 22 broches vers 15 broches bénéficie d’un substrat flexible en polymère haute résistance et de pistes en cuivre finement gravées, protégées par une isolation robuste contre les interférences et les micro‑coupures. Les connecteurs à verrouillage assurent un maintien fiable même en cas de vibrations, tandis que le respect des normes CE et FCC garantit une compatibilité électromagnétique exemplaire. Sa conception légère mais durable permet des milliers de flexions sans rupture, limitant le remplacement prématuré et réduisant les déchets électroniques.

Avec ses 300 mm de longueur, le Câble officiel de caméra pour Raspberry Pi 5_CSI/MIPI (300mm) offre la liberté d’installer la caméra dans un boîtier, derrière un écran ou dans un robot mobile tout en gardant la carte mère bien protégée à distance. Idéal pour les projets éducatifs, les studios de création de contenu, la domotique ou les systèmes d’alarme DIY, il simplifie la mise en place de configurations propres et fiables, favorise la créativité et crée un environnement de travail plus fluide. De nombreux makers, enseignants et professionnels l’adoptent pour sa fiabilité et son intégration parfaite avec l’écosystème Raspberry Pi.

Spécifications Techniques

Guide d'utilisation : Câble officiel de caméra pour Raspberry Pi 5_CSI/MIPI (300mm)

1. Installation et étapes de mise en place Avant toute chose, éteindre complètement le Raspberry Pi 5 et le débrancher de toute alimentation. Poser la carte sur une surface propre et antistatique, de préférence sur un tapis ESD ou au minimum sur un bureau sec, en évitant les tapis en tissu ou les surfaces chargées électrostatiquement. Repérer ensuite le port caméra CSI/MIPI sur le Raspberry Pi 5 : il s’agit d’un connecteur FFC à 22 broches, généralement près du bord de la carte et clairement signalé. Tirer délicatement les ergots noirs ou gris du connecteur vers le haut ou vers l’extérieur pour le mettre en position ouverte. Insérer l’extrémité 22 broches du câble dans ce connecteur, en veillant à ce que les contacts métalliques du ruban soient correctement orientés (généralement vers les contacts internes du port). Une fois bien en place, refermer le verrou en poussant les ergots pour bloquer le ruban. Du côté de la caméra, localiser le port CSI 15 broches sur le module caméra Raspberry Pi (Caméra Module, HQ Camera, etc.). Ouvrir de la même manière le petit verrou, insérer l’extrémité 15 broches du câble en respectant le sens d’orientation des contacts, puis refermer fermement mais sans forcer. Vérifier que le ruban n’est pas tordu ni fortement pincé, le courber en large rayon et l’acheminer proprement dans le boîtier ou le châssis. Une fois l’ensemble connecté et sécurisé, rebrancher l’alimentation du Raspberry Pi 5 et procéder au démarrage du système.

2. Présentation des composants et connecteurs Le câble se compose de trois éléments principaux. D’abord, le ruban flexible central, ultra‑plat, qui contient les pistes de cuivre assurant la transmission des signaux MIPI CSI‑2 et de l’alimentation faible puissance de la caméra. Ce ruban permet de faire passer le câble dans des espaces étroits, entre une carte mère et la paroi d’un boîtier, ou à travers une articulation de robot. À l’une des extrémités, le connecteur au format 22 broches est dédié au Raspberry Pi 5. Il s’insère dans le port CSI/MIPI spécifique de la carte et assure la compatibilité avec la nouvelle disposition des broches. À l’autre extrémité, le connecteur 15 broches est destiné aux caméras Raspberry Pi classiques, telles que les modules officiels V2, HQ ou les caméras compatibles CSI tierces. Les deux extrémités sont renforcées par un renfort bleu ou noir (petite languette rigide) qui facilite l’insertion et limite les risques de déchirure du ruban lors des manipulations. Aucun bouton ni électronique active n’est intégré dans le câble, ce qui simplifie la compréhension et l’utilisation du produit.

3. Utilisation de base : connexion, mise sous tension et fonctions principales Une fois le câble correctement branché et le Raspberry Pi 5 démarré, il convient d’activer l’interface caméra dans le système d’exploitation. Sous Raspberry Pi OS, ouvrir l’outil de configuration (Raspberry Pi Configuration ou raspi-config en ligne de commande) et activer l’interface caméra. Redémarrer si nécessaire pour que les changements soient pris en compte. Lancer ensuite un outil de test ou de capture, comme libcamera ou un logiciel de prévisualisation graphique, afin de vérifier que l’image s’affiche correctement. Pour un usage courant, fixer la caméra dans son support (trépied, boîtier, châssis de robot) et veiller à ce que le câble reste libre de ses mouvements sans tension excessive. Le Câble officiel de caméra pour Raspberry Pi 5_CSI/MIPI (300mm) permet ainsi de réaliser du streaming vidéo en direct, de la détection d’objets via IA, des timelapses ou de la simple capture de photos en haute définition. En fonction de l’éclairage et de l’optique utilisée, ajuster les paramètres de la caméra (exposition, balance des blancs, résolution) depuis les outils logiciels compatibles Raspberry Pi, tout en gardant une attention particulière à la position du câble pour éviter qu’il ne gêne le champ de vision.

4. Conseils de maintenance et de sécurité Pour prolonger la durée de vie du câble, éviter les pliages à angle droit et les courbures trop serrées. Un rayon de courbure doux minimise les contraintes mécaniques sur les pistes internes et prévient les micro‑fissures. Lors de chaque manipulation, tenir le câble par les languettes renforcées des extrémités plutôt que par le ruban lui‑même. Ne jamais tirer brutalement pour le retirer d’un connecteur : ouvrir d’abord le verrou, puis extraire le ruban en douceur. Sur le plan électrique, toujours éteindre et débrancher le Raspberry Pi 5 avant de connecter ou déconnecter le câble, afin d’éviter tout court‑circuit ou décharge électrostatique nuisible pour la caméra ou la carte. Conserver le câble à l’abri de l’humidité, de la poussière excessive et des températures extrêmes. En cas de nettoyage, utiliser un chiffon sec et doux pour enlever les éventuelles poussières sur les extrémités, sans jamais recourir à des solvants ni à de l’alcool directement sur le ruban. En respectant ces quelques bonnes pratiques, le Câble officiel de caméra pour Raspberry Pi 5_CSI/MIPI (300mm) restera fiable et performant, prêt à accompagner vos projets les plus ambitieux pendant de longues années.
