Cas du module de calcul 4

Conçu pour accueillir un Raspberry Pi Compute Module 4 dans les meilleures conditions, le Cas du module de calcul 4 est un boîtier compact en aluminium ventilé, taillé pour les projets exigeants en puissance de calcul, en connectivité vidéo et en fiabilité 24/7, que ce soit en domotique, en affichage dynamique, en streaming ou pour des passerelles IA embarquées.

Le châssis est réalisé en alliage d’aluminium épais avec une finition noire mate, résistante aux rayures et à la corrosion, optimisée pour la dissipation thermique et la réduction du bruit de fonctionnement. La structure monobloc limite les vibrations, protège efficacement la carte électronique contre les chocs et la poussière, tandis que les aérations circulaires sur le dessus, associées à un ventilateur intégré, assurent une circulation d’air régulière. Les surfaces sont traitées avec une peinture durable, sans solvants agressifs, et le boîtier est pensé pour être réutilisable et réparable, afin de prolonger au maximum la durée de vie du module et de réduire l’empreinte environnementale du poste de travail ou de l’installation.

Dans un atelier, une baie technique, un bureau connecté ou un espace de vidéoprotection, le Cas du module de calcul 4 offre une base solide et professionnelle pour transformer un simple Compute Module 4 en véritable cœur de système. Les deux ports USB‑C (alimentation et affichage), le lecteur de carte TF, les entrées CAM0 et CAM2 pour caméras, ainsi que le connecteur d’antenne ANT pour les liaisons sans fil, créent un environnement prêt pour la capture vidéo, la diffusion d’images, l’edge computing ou les kiosques multimédia. Sa taille réduite facilite l’intégration derrière un écran, sous un bureau ou au mur, ce qui libère de l’espace, apporte une impression d’ordre et de calme, tout en favorisant la concentration et la créativité autour d’un poste de travail bien organisé.

Spécifications Techniques

Guide d'utilisation : Cas du module de calcul 4

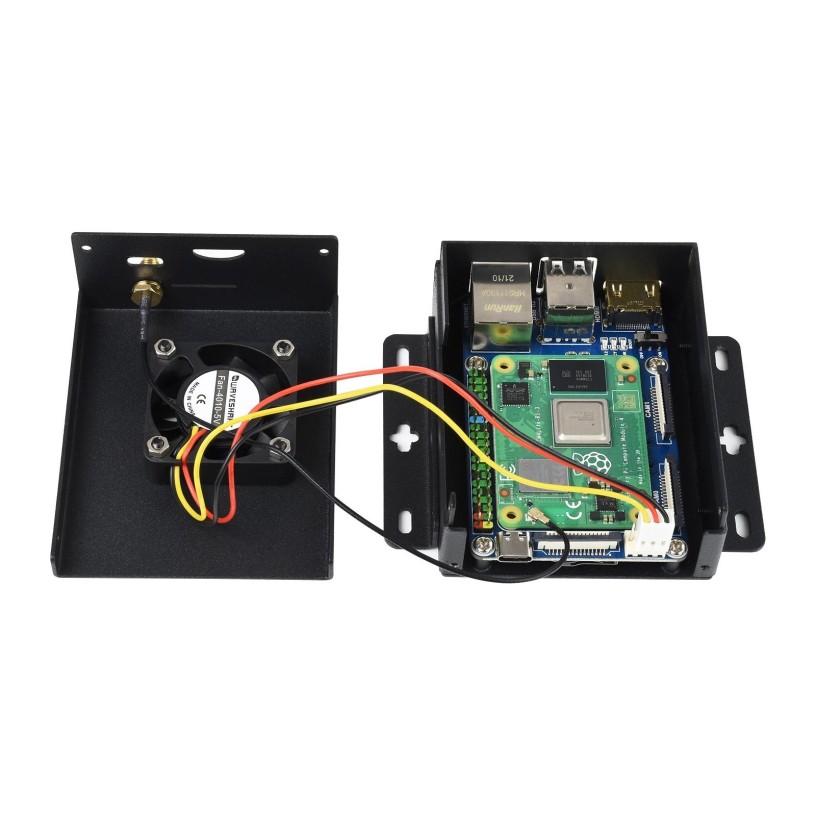

1. Installation et configuration initiale Pour un premier usage, commencer par préparer le Raspberry Pi Compute Module 4 avec le système d’exploitation souhaité (par exemple Raspberry Pi OS ou une distribution spécialisée). Flasher l’image sur la mémoire eMMC du module ou sur une carte microSD destinée au lecteur TF CARD. Couper l’alimentation avant toute manipulation matérielle. Ouvrir le Cas du module de calcul 4 (selon le modèle, retirer les vis ou faire coulisser le couvercle), puis insérer délicatement le CM4 dans le connecteur dédié, en veillant à bien aligner les broches et à ne pas forcer. Une fois le module correctement enfiché, refermer soigneusement le boîtier.

Fixer ensuite le boîtier à son emplacement définitif : sur un mur à proximité d’un écran, dans un rack léger ou sous un bureau, à l’aide du support de montage situé à la base. S’assurer que les ouvertures de ventilation restent totalement dégagées. Connecter si besoin les câbles caméras sur les ports CAM0 et CAM2, en respectant le sens du ruban FFC/FPC. Brancher l’antenne externe sur le port ANT si le CM4 dispose du Wi‑Fi/Bluetooth. Terminer par le branchement du câble USB‑C d’alimentation, et si nécessaire du câble USB‑C DISPLAY vers un moniteur ou un adaptateur HDMI compatible.

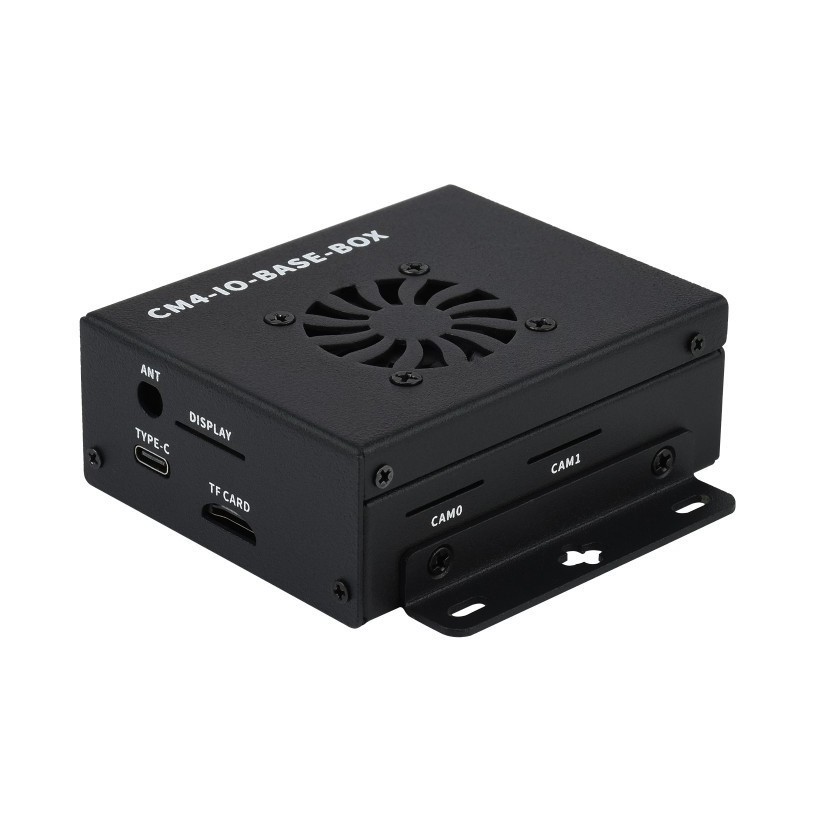

2. Vue d’ensemble des éléments et connectiques Le Cas du module de calcul 4 rassemble en façade et sur les côtés l’essentiel des connectiques : le port marqué TYPE‑C est généralement dédié à l’alimentation et/ou aux données, tandis que le port DISPLAY assure la sortie vidéo vers un écran ou un téléviseur. Le lecteur TF CARD accepte une carte microSD pour l’extension de stockage ou l’hébergement complet du système selon la configuration du CM4. Les connecteurs CAM0 et CAM2 servent à brancher jusqu’à deux caméras compatibles, ce qui permet de mettre en place une solution de surveillance, de vision industrielle ou de streaming multi‑angles.

Sur la partie supérieure, la large grille circulaire laisse apparaître la zone de ventilation, souvent associée à un ventilateur interne qui extrait l’air chaud produit par le module de calcul. Le port ANT, situé près des autres interfaces, reçoit une antenne externe pour optimiser la portée et la stabilité des connexions sans fil. Le dessous du boîtier intègre un support ou un cadre de fixation qui autorise le montage sécurisé sur différentes surfaces. L’ensemble des inscriptions blanches autour des ports aide à l’identification rapide lors du câblage et du dépannage.

3. Utilisation de base Une fois le Cas du module de calcul 4 câblé, mettre l’installation sous tension en branchant l’adaptateur secteur sur le port USB‑C adéquat. Des voyants (selon la configuration de la carte) peuvent indiquer l’alimentation et l’activité du système. L’écran relié au port DISPLAY USB‑C doit afficher la séquence de démarrage du système d’exploitation. Procéder ensuite à la configuration logicielle habituelle : sélection de la langue, connexion réseau, création d’utilisateurs, mise à jour des paquets, installation des applications nécessaires.

Pour exploiter les caméras reliées aux ports CAM0 et CAM2, installer les pilotes et activer l’interface caméra dans les paramètres du système (par exemple via raspi-config ou l’outil équivalent). Tester la capture d’image ou de flux vidéo pour vérifier le bon câblage. En utilisation serveur ou passerelle, le boîtier peut fonctionner sans écran, en accès distant via SSH, VNC ou interface Web. Pour éteindre proprement le système, lancer la commande de shutdown depuis l’OS, attendre l’arrêt complet, puis débrancher l’alimentation si nécessaire. Éviter les coupures brutales pour préserver l’intégrité des données et de la carte mémoire.

4. Conseils de maintenance et de sécurité Afin de garantir une longue durée de vie au Cas du module de calcul 4 et au module CM4, maintenir l’environnement propre et bien ventilé. Vérifier régulièrement que la grille supérieure n’est pas obstruée par la poussière ou des objets. Un dépoussiérage périodique à l’air sec (faible pression) peut être réalisé hors tension pour conserver un flux d’air optimal. Éviter l’exposition prolongée à l’humidité, aux projections de liquide ou aux températures extrêmes. Le boîtier est conçu pour une dissipation efficace, mais une marge de ventilation autour du produit reste nécessaire, en particulier dans une armoire fermée.

Lors des manipulations internes (ajout de carte, remplacement de module, changement de carte TF), débrancher systématiquement l’alimentation et attendre quelques instants avant d’ouvrir le boîtier. Manipuler la carte CM4 par les bords afin de limiter les risques d’électricité statique et de détériorations accidentelles. Utiliser des alimentations de qualité, répondant aux spécifications de tension et d’intensité recommandées pour le CM4, afin d’éviter les surchauffes ou les instabilités. Un entretien suivi et une installation soignée garantissent un fonctionnement silencieux, stable et performant, même en service continu.
