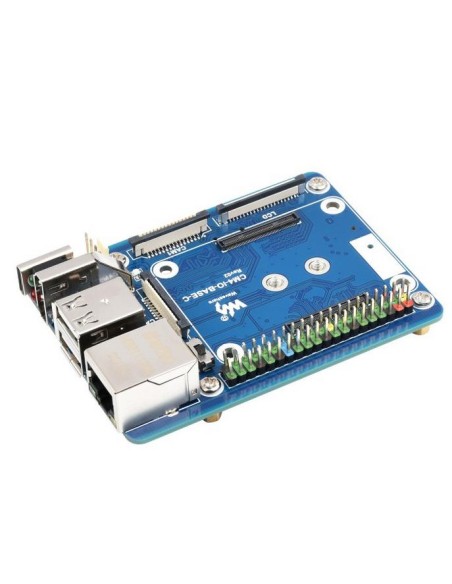

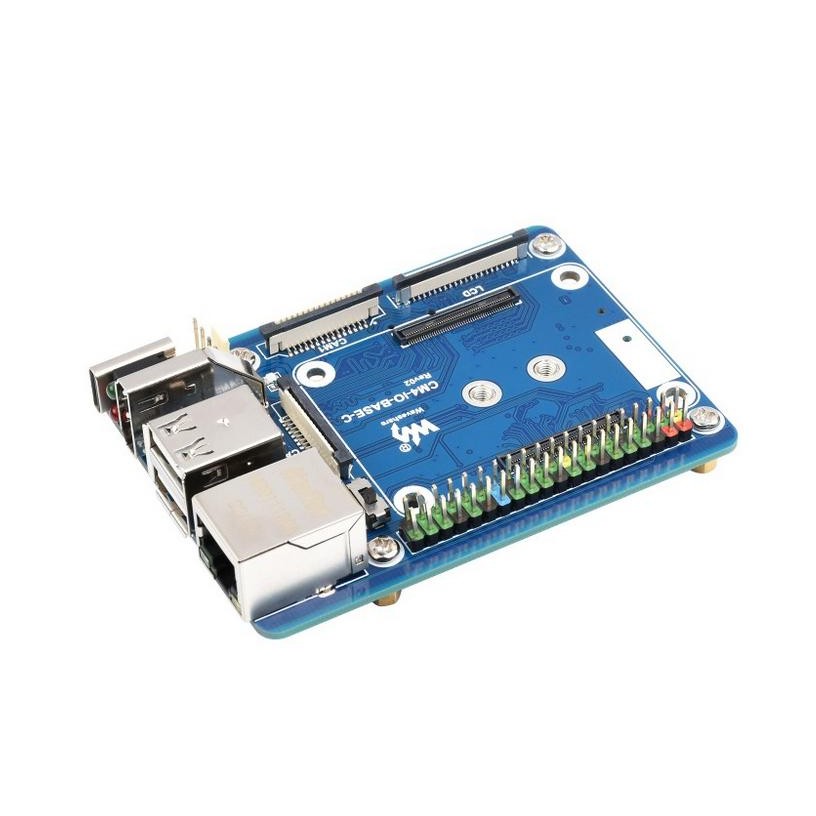

Mini Plaque de Base pour Raspberry Pi Compute Module 4

Conçue pour tirer le meilleur parti du Raspberry Pi Compute Module 4, la Mini Plaque de Base pour Raspberry Pi Compute Module 4 est une carte de développement compacte qui réunit USB, Ethernet, GPIO et alimentation stable dans un format optimisé pour les prototypes professionnels, les projets IoT exigeants et les intégrations industrielles.

Cette carte de base s’appuie sur un PCB en fibre de verre de haute qualité (FR‑4) à plusieurs couches, offrant une excellente stabilité mécanique et une intégrité du signal renforcée pour les interfaces haute vitesse. Les pistes sont protégées par un masque de soudure bleu résistant à l’abrasion, tandis que la sérigraphie claire facilite le repérage des connecteurs et broches. Les connecteurs USB, Ethernet et alimentation sont choisis pour leur robustesse, testés pour assurer de nombreux cycles de branchement/débranchement, et les composants sont soudés selon des procédés industriels garantissant une grande fiabilité dans le temps. La carte respecte les standards RoHS, limitant l’utilisation de substances dangereuses et participant à une électronique plus responsable.

La Mini Plaque de Base pour Raspberry Pi Compute Module 4 trouve naturellement sa place dans les projets de domotique, passerelles réseau, mini‑serveurs locaux, affichage dynamique ou encore robots compacts nécessitant un format réduit mais complet en connectique. Elle simplifie le quotidien des développeurs et des makers : au lieu de jongler avec des nappes ou des cartes bricolées, tout est déjà prêt pour brancher clavier, réseau, alimentation et modules supplémentaires via le connecteur GPIO. Cette simplicité favorise la créativité, permet de se concentrer sur le code et la conception plutôt que sur le câblage, et rend le partage ou la duplication d’un projet bien plus serein, que ce soit en classe, en fablab ou en entreprise.

Spécifications Techniques

Guide d'utilisation : Mini Plaque de Base pour Raspberry Pi Compute Module 4

1. Installation et mise en route Pour un premier usage, commencer par préparer un espace de travail propre et sec, idéalement sur une surface non conductrice. Sortir délicatement la Mini Plaque de Base pour Raspberry Pi Compute Module 4 de son emballage, en la tenant toujours par les bords pour éviter tout contact avec les composants sensibles. Repérer les connecteurs dédiés au Compute Module 4 : ce sont des connecteurs à double rangée, alignés l’un en face de l’autre. Orienter correctement le CM4 en fonction du détrompeur et des marquages, puis l’insérer doucement en veillant à ce que toutes les broches s’engagent de manière uniforme. Appuyer fermement mais sans forcer jusqu’à ce que le module soit bien en place. Si le CM4 ne dispose pas de mémoire eMMC, préparer au préalable une carte microSD contenant un système d’exploitation compatible (par exemple Raspberry Pi OS pour CM4) et l’insérer dans le logement prévu du module ou de la carte, selon la configuration. Une fois le module installé, connecter un câble Ethernet au port RJ45 si un accès réseau est nécessaire, ainsi que les périphériques USB indispensables (clavier, souris, dongle USB, etc.). Raccorder ensuite l’alimentation 5 V recommandée, en respectant l’intensité minimale suggérée pour le CM4 (souvent au moins 2 A, voire plus si de nombreux périphériques sont alimentés via l’USB). Ne brancher l’alimentation qu’une fois tous les câbles correctement positionnés. 2. Vue d’ensemble des composants La Mini Plaque de Base pour Raspberry Pi Compute Module 4 regroupe plusieurs éléments essentiels. Sur l’un des bords se trouve le port USB Type‑A, utilisé pour connecter des périphériques externes : clavier, souris, clé USB, adaptateur Wi‑Fi USB si nécessaire, etc. À proximité se situe le port Ethernet RJ45, indispensable pour les applications serveur, les passerelles réseau ou le développement à distance. Le connecteur GPIO 40 broches occupe une zone bien visible de la carte et reprend la disposition standard des broches d’un Raspberry Pi classique : alimentation 3,3 V et 5 V, masse (GND), lignes I2C, SPI, UART et GPIO génériques numérotés. Des trous de fixation sont placés aux coins pour permettre un montage sûr dans un boîtier, sur un rail, une platine de robot ou une installation murale. Selon la version de la carte, des headers ou pastilles supplémentaires peuvent donner accès aux signaux MIPI CSI/DSI du CM4, utiles pour raccorder une caméra ou un écran officiel. Enfin, des circuits de régulation d’alimentation et quelques LED d’état (alimentation, activité) assurent une indication visuelle du bon fonctionnement de la carte et du module. 3. Utilisation de base Une fois tous les câbles branchés et le CM4 correctement installé sur la Mini Plaque de Base pour Raspberry Pi Compute Module 4, mettre sous tension en connectant l’alimentation 5 V. Une LED d’alimentation doit s’allumer, indiquant que la carte est active. Si un écran est connecté via HDMI (selon le montage avec le CM4 ou des interfaces supplémentaires) ou à travers le réseau via SSH, le système d’exploitation commencera sa séquence de démarrage. Pour une première configuration, il est souvent plus simple d’utiliser un clavier et une souris USB ainsi qu’une connexion Ethernet afin d’accéder à l’interface graphique ou au terminal. Une fois le Raspberry Pi Compute Module 4 opérationnel, utiliser le port Ethernet pour les mises à jour, l’accès distant ou le stockage réseau, et le port USB pour ajouter d’autres périphériques de développement. Le connecteur GPIO 40 broches permet de raccorder des capteurs de température, des relais, des boutons, des LED et tout autre module compatible 3,3 V, ce qui en fait une base idéale pour domotiser un espace, construire un robot compact ou réaliser une borne interactive. Pour éteindre le système, toujours utiliser la procédure de shutdown du système d’exploitation (par commande ou menu) avant de débrancher l’alimentation, afin de protéger le système de fichiers. 4. Conseils de maintenance et de sécurité Afin d’assurer une longue durée de vie à la Mini Plaque de Base pour Raspberry Pi Compute Module 4, éviter toute exposition à l’humidité, à la poussière excessive ou aux atmosphères corrosives. Conserver la carte dans un boîtier ou sur des entretoises afin de limiter les risques de court‑circuit avec des objets métalliques posés à proximité. Lors de toute intervention (ajout de capteurs, remplacement du CM4, modification de câblage), débrancher systématiquement l’alimentation et attendre quelques secondes que les condensateurs se déchargent. Manipuler la carte en évitant la décharge électrostatique : toucher un objet métallique relié à la terre avant de toucher les composants, ou utiliser un bracelet antistatique. Nettoyer délicatement la surface avec de l’air sec en bombe si nécessaire, sans utiliser de solvants ou de liquides. Respecter en permanence les limites électriques des broches GPIO (3,3 V maximum sur les entrées/sorties logiques) et utiliser des circuits d’adaptation de niveau si des modules fonctionnent en 5 V. En suivant ces recommandations, la carte restera stable, fiable et prête pour des centaines d’heures de prototypage et d’utilisation continue.
