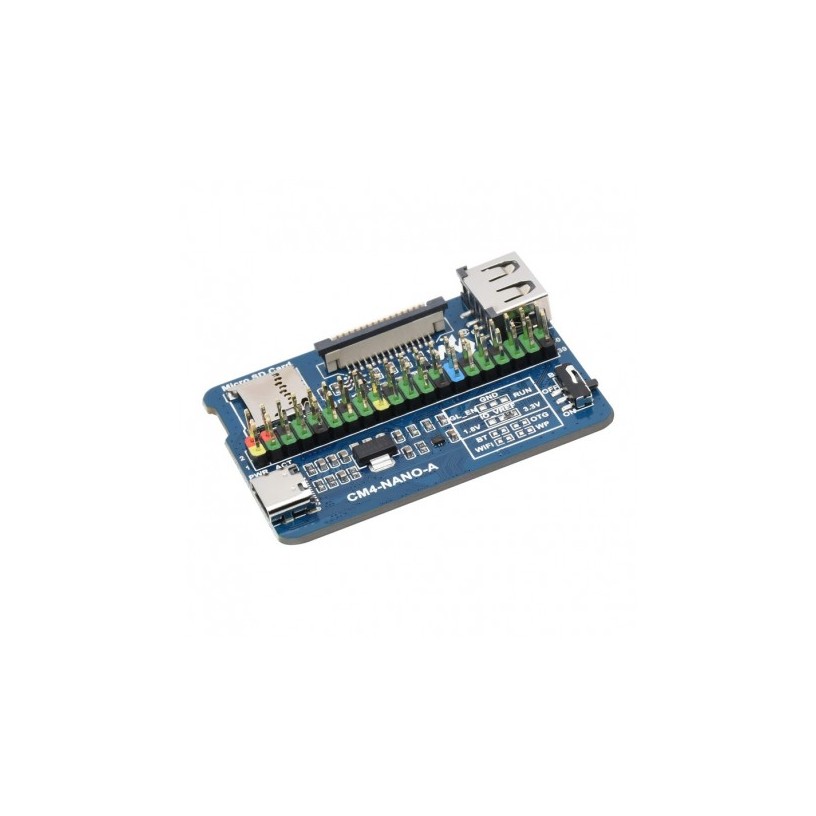

Carte de base Nano pour Raspberry Pi Compute Module 4

Carte de base Nano pour Raspberry Pi Compute Module 4 est une carte de développement ultra-compacte et optimisée pour la CM4, idéale pour créer des projets embarqués, des objets connectés et des prototypes professionnels grâce à son format réduit, ses ports USB, son connecteur GPIO 40 broches et son agencement pensé pour une intégration rapide.

Conçue sur un PCB multicouche de haute qualité, la carte mise sur des pistes optimisées pour la stabilité des signaux et une dissipation thermique maîtrisée, avec une sérigraphie claire qui résiste à l’usure pour des branchements répétés. Les connecteurs (USB, GPIO, alimentation) sont fixés mécaniquement de façon robuste afin de supporter de nombreuses insertions sans jeu excessif, tandis que le revêtement protecteur et les composants soigneusement sélectionnés réduisent les risques de corrosion et augmentent la durée de vie en environnement de prototypage intense. La conception s’inscrit dans une logique d’efficacité énergétique, permettant de bâtir des systèmes durables et économes, adaptés aussi bien aux makers qu’aux intégrateurs industriels soucieux de fiabilité.

La Carte de base Nano pour Raspberry Pi Compute Module 4 s’utilise aussi bien sur un coin de bureau, pour développer une application domotique, que dans un atelier pour piloter des moteurs, des capteurs ou des interfaces utilisateurs grâce à son connecteur GPIO 40 broches compatible Raspberry Pi. Sa taille réduite en fait une alliée idéale pour les projets compacts : bornes d’affichage, robots, passerelles IoT, consoles DIY ou systèmes embarqués discrets. Le double port USB permet de brancher clavier, souris, clé USB ou dongle Wi-Fi/Bluetooth, facilitant le développement et la démonstration de prototypes. En offrant un accès direct aux fonctions essentielles de la Compute Module 4, cette base rend le travail plus fluide, plus créatif et plus convivial, que ce soit en environnement éducatif, en fablab ou en bureau d’études.

Spécifications Techniques

Guide d'utilisation : Carte de base Nano pour Raspberry Pi Compute Module 4

1. Installation et étapes de mise en route Avant toute manipulation, couper l’alimentation et travailler sur une surface propre, sèche et non conductrice. Sortir délicatement la Carte de base Nano pour Raspberry Pi Compute Module 4 et le Raspberry Pi Compute Module 4 de leurs emballages antistatiques. Insérer le module CM4 dans le socket prévu, en alignant soigneusement les connecteurs et les détrompeurs, puis appuyer fermement mais progressivement jusqu’à ce que le module soit correctement emboîté et à plat. Connecter ensuite une alimentation 5 V adaptée via le port USB prévu ou le connecteur d’alimentation, puis brancher au besoin un clavier, une souris et une clé USB contenant le système, ou une carte microSD si le module utilise un support externe (selon configuration de la CM4). Raccorder enfin l’écran (via interface adaptée au CM4, si utilisée) et mettre l’ensemble sous tension pour démarrer le système d’exploitation.

2. Présentation des composants : ports, boutons et connecteurs La face supérieure de la carte accueille principalement le socket du Raspberry Pi Compute Module 4, cœur du système, ainsi que les ports USB Type‑A situés sur l’un des bords pour un accès rapide aux périphériques. Le long du bord latéral se trouve le connecteur GPIO 40 broches, reprenant le brochage standard d’un Raspberry Pi classique, permettant de brancher cartes d’extension, capteurs, relais, écrans ou tout autre module compatible. Des LEDs de statut sont positionnées de manière visible : une LED d’alimentation signale la présence de tension, tandis que d’autres LEDs peuvent refléter l’activité système ou réseau, selon la configuration logicielle. Des broches ou pastilles marquées RUN et GND servent à réaliser un reset ou à connecter des commandes externes, pratiques pour le débogage ou la gestion de l’alimentation dans un boîtier. La sérigraphie précise les fonctions essentielles de chaque broche, facilitant le câblage même pour un utilisateur débutant.

3. Utilisation de base : démarrage, connexions et fonctions principales Une fois le Raspberry Pi Compute Module 4 correctement installé et l’alimentation connectée, mettre la Carte de base Nano pour Raspberry Pi Compute Module 4 sous tension : la LED d’alimentation s’allume et le système démarre selon le système d’exploitation installé (Raspberry Pi OS, distribution Linux, firmware dédié, etc.). Pour un usage “ordinateur de bureau minimal”, connecter un clavier et une souris sur les ports USB, puis un écran via l’interface vidéo adaptée au module CM4 reliée à la carte (directement ou via un adaptateur selon le design). Pour un usage embarqué ou IoT, connecter les capteurs, actionneurs et modules de communication sur le GPIO 40 broches en suivant scrupuleusement le brochage (alimentation 3,3 V, 5 V, masses et signaux). Le port USB peut aussi accueillir une clé de stockage pour le déploiement d’applications ou la mise à jour de firmware. Le bouton ou les broches RUN peuvent être utilisés pour redémarrer proprement le système sans débrancher l’alimentation principale, ce qui est particulièrement utile dans un boîtier fermé. Pour tirer le meilleur parti de la carte, installer les bibliothèques logicielles compatibles GPIO (par exemple la bibliothèque officielle Raspberry Pi en Python) et tester les sorties et entrées à l’aide de scripts simples avant de passer à des projets plus complexes.

4. Conseils de maintenance et de sécurité Pour prolonger la durée de vie de la Carte de base Nano pour Raspberry Pi Compute Module 4, éviter toute exposition prolongée à la poussière, à l’humidité ou aux températures extrêmes ; placer idéalement la carte dans un boîtier ventilé adapté au format nano. Toujours couper l’alimentation avant de brancher ou débrancher le module CM4, les accessoires GPIO ou les ports USB afin de prévenir les courts‑circuits et décharges électrostatiques. Manipuler la carte par les bords, sans toucher directement les composants électroniques, surtout en cas de forte sensibilité ESD ; l’usage d’un bracelet antistatique est recommandé dans un environnement professionnel. Nettoyer ponctuellement la carte avec de l’air sec ou une brosse antistatique souple, sans solvants ni liquides. Vérifier régulièrement la solidité des connexions et l’absence de flexion excessive lorsque la carte est fixée dans un châssis. En cas de comportement anormal (surchauffe, odeur suspecte, redémarrages répétés), couper immédiatement l’alimentation et inspecter le câblage, en particulier les broches d’alimentation et de masse. Enfin, veiller à utiliser une alimentation 5 V stable et de qualité, dimensionnée pour supporter à la fois le module CM4 et les périphériques reliés aux ports USB et au GPIO, afin d’assurer un fonctionnement fiable et sécurisé.
