Double Pineboard NVMe pour Raspberry Pi 5

Conçu spécialement pour exploiter le port PCIe du Raspberry Pi 5, Double Pineboard NVMe pour Raspberry Pi 5 est une carte d’extension M.2 NVMe double SSD ultra-compacte qui permet d’installer deux disques PCIe 2230/2242 et de transformer un simple Pi 5 en véritable mini‑serveur de stockage haute performance.

La carte Double Pineboard NVMe pour Raspberry Pi 5 repose sur un PCB multicouche en matériau FR‑4 de qualité industrielle, avec masque de soudure vert haute densité et sérigraphie précise pour une identification rapide des composants. Les pistes PCIe sont soigneusement routées et appairées en impédance contrôlée afin de garantir une intégrité du signal optimale, même à haut débit. Un vernis de protection protège les surfaces cuivre des agressions extérieures (humidité, poussière, oxydation), tandis que les connecteurs M.2 sont renforcés pour supporter de nombreux cycles d’insertion. La conception respecte les bonnes pratiques RoHS et s’inscrit dans une démarche plus durable en prolongeant la vie utile du Raspberry Pi 5 grâce à une capacité de stockage extensible au lieu d’un remplacement prématuré de la carte mère.

Double Pineboard NVMe pour Raspberry Pi 5 s’adresse à tous ceux qui veulent donner une dimension professionnelle à leur Raspberry Pi 5 : serveur multimédia fluide, NAS silencieux, station de développement rapide, petit serveur web ou base de données locale pour l’auto‑hébergement. En combinant deux SSD NVMe, il devient possible de séparer système et données, de mettre en place du RAID logiciel ou de créer des espaces dédiés à la création (vidéo, montage audio, projets IA) tout en gardant un environnement réactif. Dans un salon, un bureau ou un fablab, la carte apporte confort d’usage, réduisant les temps d’attente et les micro‑coupures liées aux cartes microSD tout en offrant une expérience plus fiable et plus conviviale pour tous les utilisateurs du Raspberry Pi 5.

Spécifications Techniques

Guide d'utilisation : Double Pineboard NVMe pour Raspberry Pi 5

Pour tirer pleinement parti de Double Pineboard NVMe pour Raspberry Pi 5, il est utile de suivre une démarche structurée : préparation du matériel, montage mécanique, connexion PCIe, puis configuration logicielle. Ce guide accompagne un premier usage, même sans expérience préalable des cartes M.2, et détaille les composants, les étapes de base, ainsi que les conseils de maintenance et de sécurité.

1. Installation et étapes de mise en place 1) Préparation du matériel : s’assurer de disposer d’un Raspberry Pi 5 fonctionnel, d’une alimentation officielle ou de qualité équivalente, de deux SSD M.2 NVMe au format 2230 ou 2242, des vis M.2, d’entretoises et éventuellement d’un câble ou d’un adaptateur PCIe compatible. Éteindre complètement le Raspberry Pi 5 et le débrancher de l’alimentation avant toute manipulation. 2) Fixation des entretoises : positionner les entretoises aux quatre coins de la zone de fixation prévue sur Double Pineboard NVMe pour Raspberry Pi 5. Les entretoises assurent une distance correcte avec le Raspberry Pi 5 et limitent les contraintes mécaniques sur le connecteur PCIe et les composants. 3) Installation des SSD NVMe : insérer délicatement chaque SSD dans son emplacement M.2 numéroté (par exemple #1 et #2), en respectant l’encoche de la clé M. Incliner le module à environ 30° pour l’engager dans le connecteur, puis l’abaisser doucement avant de le fixer à l’aide de la vis correspondante (position 2230 ou 2242). Ne pas forcer : si le SSD ne rentre pas, vérifier l’orientation. 4) Connexion au Raspberry Pi 5 : relier la carte Double Pineboard NVMe pour Raspberry Pi 5 au port PCIe du Raspberry Pi 5 au moyen du câble ou adaptateur PCIe prévu. S’assurer que les connecteurs sont bien alignés et complètement enfichés, afin de garantir une bonne intégrité de signal. 5) Fixation mécanique sur le châssis ou boîtier : une fois les connecteurs en place, visser les entretoises dans les points d’ancrage correspondants du Raspberry Pi 5 ou du boîtier utilisé, de façon à stabiliser l’ensemble et à éviter les torsions du PCB. 6) Première mise sous tension : rebrancher l’alimentation du Raspberry Pi 5, puis démarrer le système. Vérifier que le système d’exploitation supporte le PCIe et les SSD NVMe (par exemple, une version récente de Raspberry Pi OS ou d’une distribution Linux compatible).

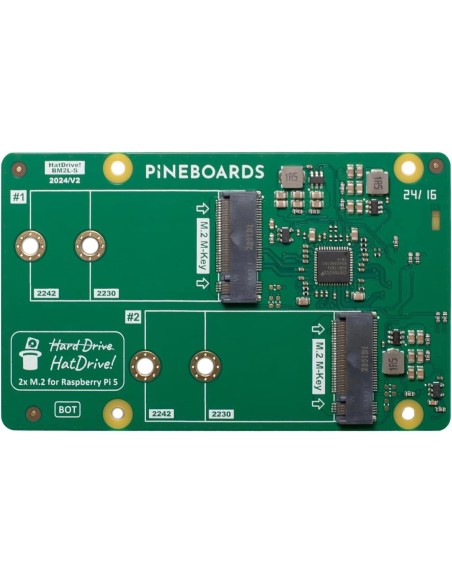

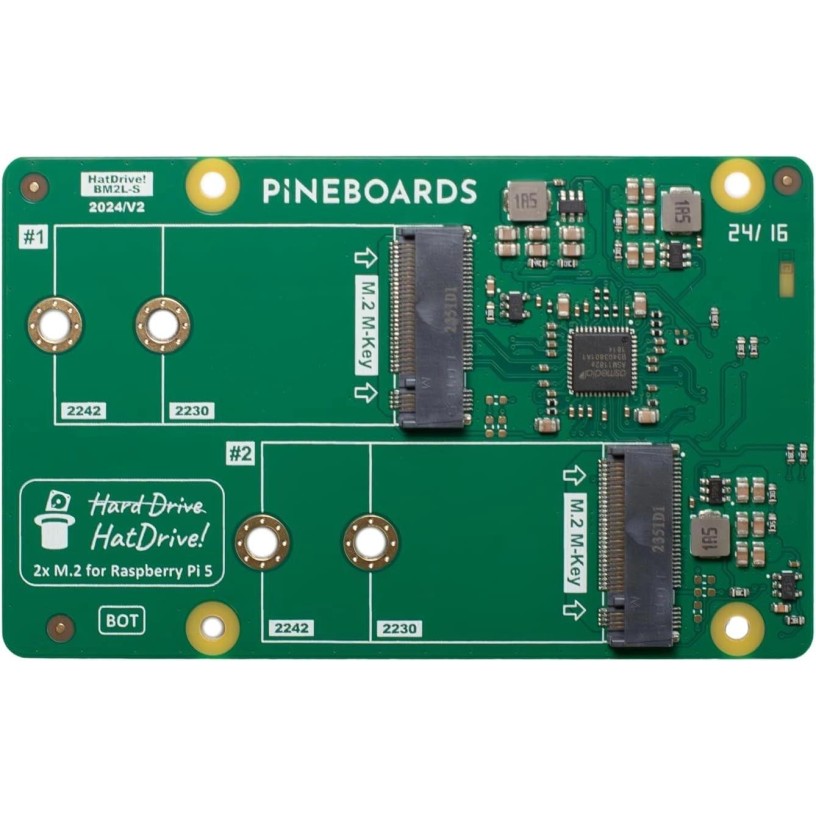

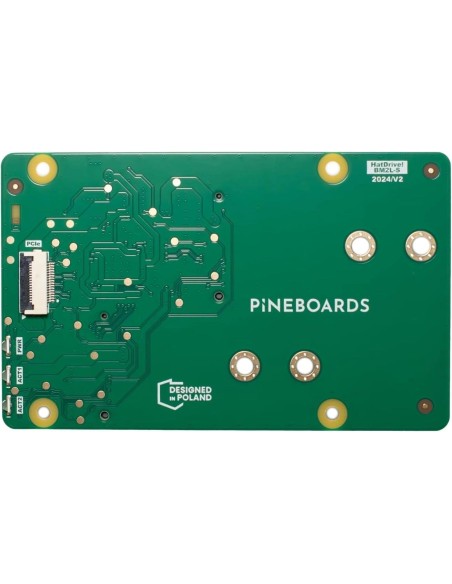

2. Vue d’ensemble des composants Double Pineboard NVMe pour Raspberry Pi 5 s’articule autour de plusieurs éléments principaux : – Emplacements M.2 NVMe : deux connecteurs M.2 au format 2230/2242, généralement sérigraphiés avec des repères (#1 et #2) pour identifier chaque canal ou chaque SSD. Ils sont munis de pastilles de vissage positionnées pour les deux longueurs de module les plus courantes. – Zone de contrôle et d’interface : au centre de la carte se trouve un ensemble de circuits intégrés, de résistances et de condensateurs dédiés à la gestion du signal PCIe, à la stabilité de l’alimentation et au filtrage des parasites. Cette zone ne doit pas être touchée ni couverte de manière étanche, afin de permettre une bonne dissipation thermique. – Connecteur PCIe vers Raspberry Pi 5 : un connecteur ou une liaison dédiée permet de transmettre les lignes PCIe du Pi 5 vers la carte. Cette liaison est cruciale pour les performances, et son intégrité physique doit rester irréprochable (pas de torsion excessive, pas de pliage serré de nappe). – Trous de montage : quatre trous entourés de zones métallisés ou non métallisés servent à fixer la carte sur un châssis, un support d’imprimante 3D ou directement sur les entretoises du Raspberry Pi 5. Ils garantissent la robustesse de l’ensemble dans le temps. – Sérigraphies et repères : la carte comporte des marquages pour la marque, le modèle, la révision (par exemple version 2024/V2), ainsi que des indications BOT/TOP ou autres repères d’orientation afin d’éviter les erreurs de montage.

3. Utilisation de base Après l’installation physique, la mise en service logicielle constitue l’étape suivante : – Démarrage du Raspberry Pi 5 : une fois sous tension, le Raspberry Pi 5 démarre sur son support système principal (carte microSD ou SSD configuré comme disque de démarrage). L’objectif est ensuite de reconnaître les SSD NVMe montés sur Double Pineboard NVMe pour Raspberry Pi 5. – Détection des SSD : dans un terminal Linux, lister les périphériques de stockage NVMe à l’aide de commandes comme lsblk ou sudo fdisk -l. Les disques apparaissent généralement sous la forme /dev/nvme0n1, /dev/nvme1n1 ou équivalents, selon l’ordre de détection. – Partitionnement et formatage : pour un premier usage, créer des partitions sur chaque SSD avec un outil comme fdisk ou gdisk, puis formater en ext4, btrfs ou un autre système de fichiers adapté. Par exemple, sudo mkfs.ext4 /dev/nvme0n1p1 pour préparer une partition principale. – Montage des volumes : créer des points de montage (par exemple /mnt/ssd1 et /mnt/ssd2) et monter les partitions correspondantes. La modification du fichier /etc/fstab permet un montage automatique au démarrage. Cela est particulièrement utile pour un usage serveur ou NAS. – Usage courant : Double Pineboard NVMe pour Raspberry Pi 5 permet d’installer le système d’exploitation sur un SSD pour gagner en rapidité, de dédier un second SSD au stockage multimédia, aux sauvegardes, aux conteneurs Docker ou aux bases de données. Les deux disques peuvent également être réunis en RAID logiciel (via mdadm) ou utilisés indépendamment selon les besoins. – Surveillance : l’accès aux informations SMART des SSD (avec smartctl par exemple) aide à suivre l’état de santé des disques, la température et les éventuelles erreurs, afin d’anticiper toute défaillance.

4. Conseils de maintenance et de sécurité Pour assurer une longue durée de vie à Double Pineboard NVMe pour Raspberry Pi 5 et aux SSD associés, quelques bonnes pratiques s’imposent : – Gestion de la chaleur : les SSD NVMe peuvent chauffer lors d’écritures soutenues. Il est conseillé d’ajouter de petits dissipateurs thermiques sur les modules ou de veiller à une bonne circulation d’air dans le boîtier. En cas de charge intensive (NAS, bases de données), surveiller régulièrement les températures. – Nettoyage : ne jamais nettoyer la carte avec des solvants agressifs ou de l’alcool directement versé sur le PCB. Utiliser un pinceau antistatique ou un chiffon sec et non pelucheux pour retirer délicatement la poussière. – Manipulation : toujours éteindre et débrancher le Raspberry Pi 5 avant de connecter ou de retirer Double Pineboard NVMe pour Raspberry Pi 5 ou les SSD. Éviter les décharges électrostatiques en touchant une surface métallique reliée à la terre avant la manipulation, ou en utilisant un bracelet antistatique. – Intégrité des connecteurs : ne pas tirer sur les câbles PCIe ou plier excessivement les nappes. Vérifier régulièrement que les vis de fixation des SSD et des entretoises restent bien serrées, notamment si la carte est fréquemment déplacée. – Sauvegardes régulières : comme tout support de stockage, un SSD NVMe n’est pas exempt de risque de panne. Mettre en place une stratégie de sauvegarde régulière vers un autre support (disque USB, stockage en réseau) afin de protéger les données critiques. En suivant ces recommandations, la carte Double Pineboard NVMe pour Raspberry Pi 5 pourra offrir un stockage fiable, performant et durable, adapté à un usage quotidien ou semi‑professionnel.
