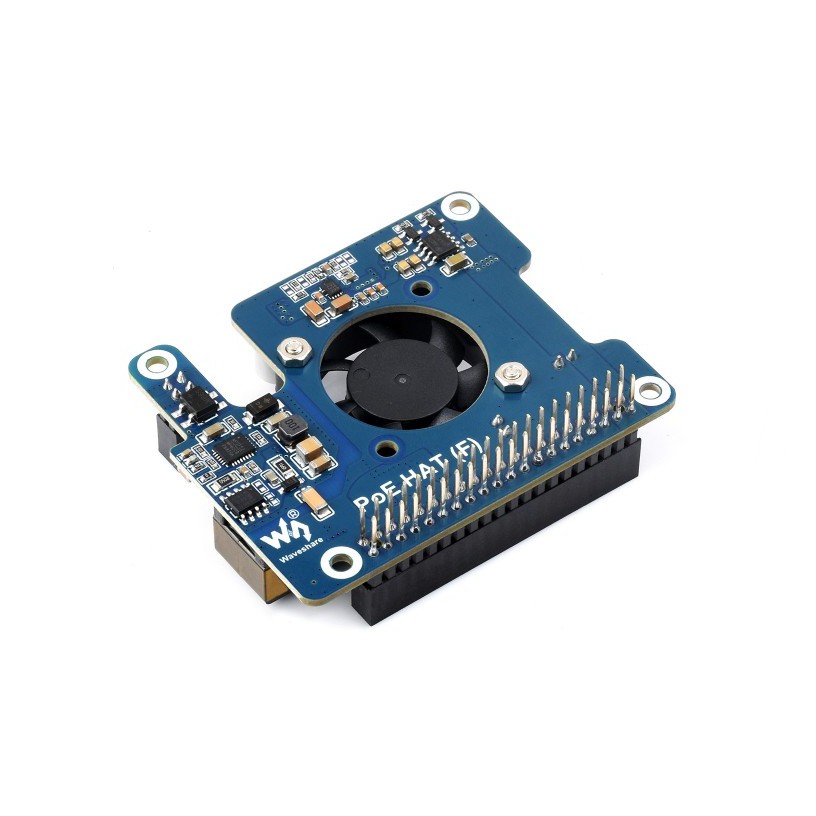

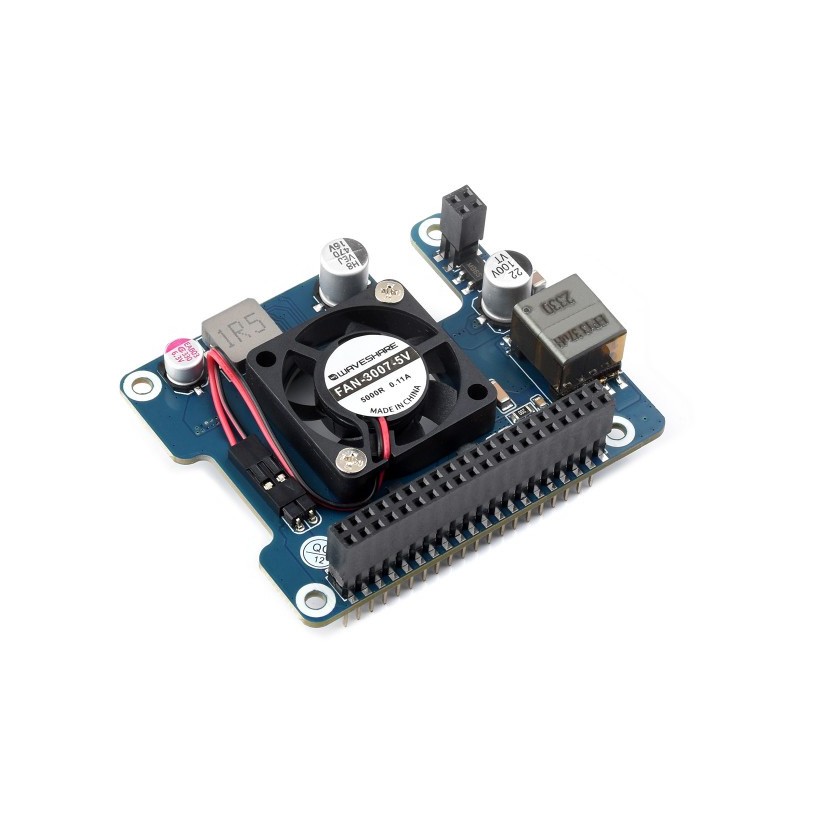

PoE HAT pour Raspberry Pi 5

Conçu pour les projets exigeants, le PoE HAT pour Raspberry Pi 5 apporte une alimentation stable via Ethernet (802.3af/at) tout en offrant un refroidissement actif silencieux, idéal pour les serveurs domestiques, les passerelles domotiques, la vidéo surveillance ou les mini-serveurs applicatifs basés sur Raspberry Pi 5 ou CM5.

Fabriqué sur un PCB multicouche de haute qualité en fibre de verre FR-4, ce module intègre des composants électroniques de grade industriel, des condensateurs à longue durée de vie et des connecteurs renforcés pour résister à des cycles d’assemblage répétés. Les pistes d’alimentation sont dimensionnées pour supporter jusqu’à 5 V / 5 A avec une excellente dissipation thermique, tandis que les surfaces sont protégées par un vernis de tropicalisation limitant l’oxydation et les dépôts de poussière. Le ventilateur compact, à roulement haute fiabilité, est pensé pour un fonctionnement continu, et la conception respecte les normes actuelles de réduction des substances dangereuses (RoHS), pour un accessoire durable et plus respectueux de l’environnement.

Au quotidien, le PoE HAT pour Raspberry Pi 5 simplifie radicalement l’installation : un seul câble RJ45 alimente et connecte le Raspberry Pi au réseau, ce qui rend l’intégration propre et discrète derrière un écran, dans une baie technique ou dans un boîtier mural. La carte assure à la fois l’alimentation de 5 V pour la carte Raspberry Pi 5, le refroidissement actif via un ventilateur central, et une stabilité de fonctionnement idéale pour les tâches critiques : serveur Home Assistant, NAS léger, station d’affichage dynamique, borne multimédia ou encore système de contrôle industriel. Moins de câbles, moins de blocs secteur au sol, plus de confort visuel et une installation plus sûre, même dans les petits espaces partagés ou les environnements de travail créatifs.

Spécifications Techniques

Guide d'utilisation : PoE HAT pour Raspberry Pi 5

Pour profiter pleinement du PoE HAT pour Raspberry Pi 5, quelques étapes simples suffisent, même pour un premier montage. Ci-dessous se trouve un guide détaillé, depuis l’installation physique jusqu’à l’entretien, afin de garantir un fonctionnement fiable et sécurisé. 1. Installation et configuration initiale 1) Préparer le matériel : placer sur la table le Raspberry Pi 5, le PoE HAT, un tournevis cruciforme, des entretoises et vis (souvent fournies), ainsi qu’un câble Ethernet relié à un switch ou injecteur PoE compatible 802.3af/at. 2) Éteindre et débrancher : s’assurer que le Raspberry Pi 5 est complètement éteint et déconnecté de toute source d’alimentation USB-C avant de commencer la manipulation. 3) Aligner le connecteur GPIO : positionner délicatement le PoE HAT au‑dessus du Raspberry Pi 5, en alignant précisément le connecteur 40 broches du HAT avec le header GPIO de la carte. 4) Enficher le HAT : presser doucement et uniformément jusqu’à ce que le connecteur soit complètement inséré sur toute la longueur, sans forcer exagérément pour ne pas tordre les broches. 5) Fixer avec des entretoises : placer les entretoises dans les trous de montage, visser pour rigidifier l’ensemble et assurer un bon appui mécanique, surtout si le montage doit être déplacé ou installé en vertical. 6) Raccorder le réseau PoE : connecter un câble RJ45 de bonne qualité sur le port Ethernet du Raspberry Pi 5, l’autre extrémité allant vers le switch PoE ou l’injecteur PoE. 7) Mise sous tension : dès que le câble Ethernet est branché à une source PoE active, le PoE HAT convertit la tension reçue (typ. 48 V) en 5 V pour le Raspberry Pi 5, qui démarre alors automatiquement. 2. Présentation des composants et connecteurs – Connecteur GPIO 40 broches : permet l’alimentation et le dialogue entre le PoE HAT et le Raspberry Pi, tout en laissant les broches disponibles pour d’autres extensions pass-through si la hauteur le permet. – Zone PoE : partie du circuit qui gère la négociation PoE 802.3af/at, la conversion de tension et les protections électriques. – Ventilateur central : positionné au milieu du HAT, il souffle directement sur le processeur et les composants chauds de la carte Raspberry Pi 5 pour maintenir une température stable. – Trous de fixation : un trou dans chaque coin, compatibles avec le standard Raspberry Pi pour un montage dans un boîtier, sur un rail DIN ou une platine. – Composants SMD : régulateurs, selfs de conversion, condensateurs et dispositifs de protection répartis sur la surface de la carte assurent la stabilité de l’alimentation et du signal. 3. Utilisation de base 1) Démarrage : après le branchement du câble Ethernet sur une source PoE active, le Raspberry Pi 5 démarre comme avec une alimentation classique. Le ventilateur peut commencer à tourner dès que la température le nécessite (selon la configuration logicielle). 2) Connexion réseau : le même câble fournit réseau et alimentation. Le système d’exploitation (Raspberry Pi OS, Ubuntu, etc.) détecte la connexion Ethernet et obtient une adresse IP via DHCP ou une configuration statique, selon le réseau. 3) Utilisation des fonctions principales : – servir de mini‑serveur web ou cloud personnel, – héberger une solution domotique ou IoT, – afficher du contenu multimédia (affichage dynamique, kiosque), – agir comme pont VPN ou pare‑feu léger. Dans tous ces cas, le PoE HAT assure que la carte reste alimentée de façon stable, même en cas de charge CPU élevée, tandis que le ventilateur prévient la surchauffe. 4) Arrêt sécurisé : pour éteindre, utiliser la commande de shutdown du système d’exploitation, attendre l’extinction complète des LED d’activité, puis débrancher le câble Ethernet si nécessaire. Cette procédure limite les risques de corruption de carte microSD. 4. Conseils de maintenance et de sécurité – Ventilation : éviter de bloquer le flux d’air du ventilateur. Dans un boîtier, vérifier la présence de grilles d’aération et d’un minimum d’espace autour du HAT. – Nettoyage : dépoussiérer périodiquement à l’aide d’air comprimé sec ou d’un pinceau antistatique. Ne jamais utiliser de produits liquides directement sur la carte. – Surveillance de la température : pour les usages intensifs ou en milieu chaud, contrôler régulièrement la température CPU via des outils logiciels (par exemple, la commande vcgencmd ou des tableaux de bord système). – Source PoE de qualité : privilégier un switch ou un injecteur certifié PoE/PoE+ et éviter les équipements non conformes qui pourraient envoyer une tension inadaptée. – Manipulation : toujours tenir la carte par les bords, éviter l’électricité statique (bracelet antistatique recommandé) et ne jamais insérer ou retirer le HAT lorsque le Raspberry Pi est sous tension. En suivant ces recommandations simples, le PoE HAT pour Raspberry Pi 5 offrira une alimentation fiable, un refroidissement efficace et une grande longévité à l’ensemble de l’installation.
