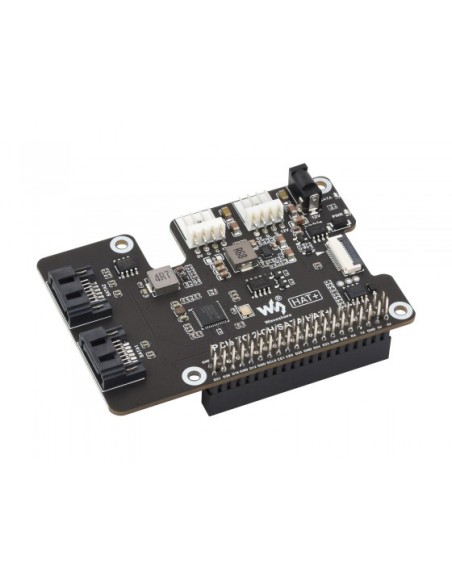

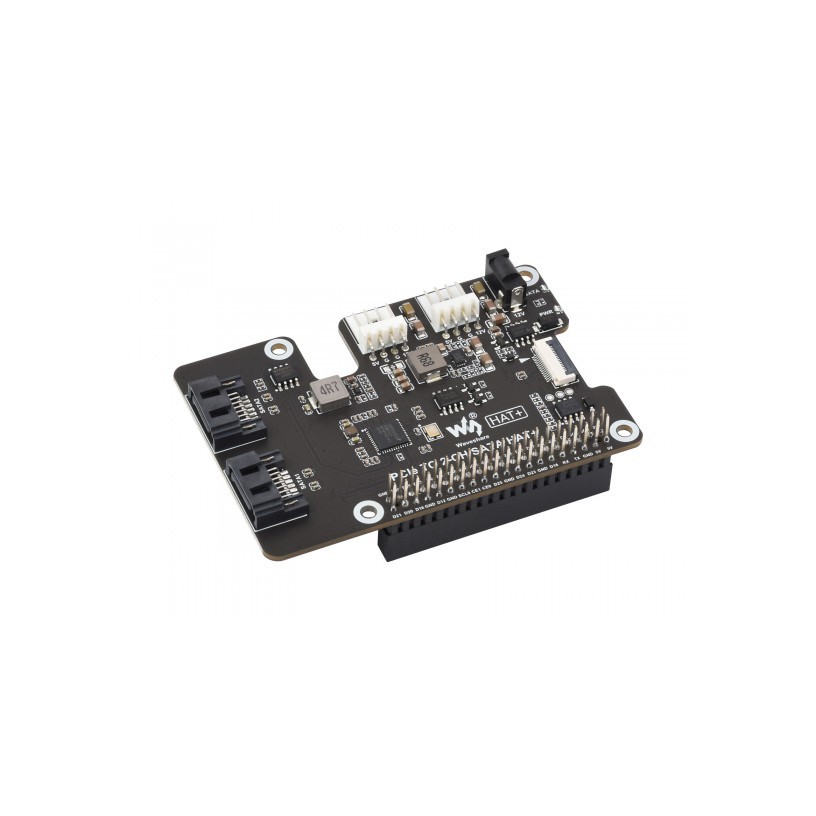

Adaptateur SATA double pour Raspberry Pi 5

Conçu spécialement pour exploiter le port PCIe du Raspberry Pi 5, l’adaptateur SATA double pour Raspberry Pi 5 transforme votre nano-ordinateur en véritable serveur de stockage, en offrant deux ports SATA 6 Gb/s stables, une gestion intelligente de l’alimentation et un suivi visuel via doubles LED d’activité, idéal pour NAS personnels, projets domotiques et laboratoires de développement.

Ce module repose sur un PCB multicouche de qualité industrielle avec finition ENIG (or chimique) pour une excellente conductivité et une résistance accrue à l’oxydation, tandis que le substrat en fibre de verre FR-4 à haute densité garantit une rigidité mécanique et une excellente tenue dans le temps. Les connecteurs SATA et le connecteur d’alimentation sont renforcés, prêts à encaisser des centaines de cycles de branchement sans jeu ni perte de contact. Le contrôleur PCIe vers SATA est associé à une EEPROM intégrée pour une reconnaissance fiable par le système, et les composants sont soudés par procédés automatisés à température contrôlée afin de réduire les risques de microfissures. Les vernis de protection assurent une meilleure résistance à l’humidité, à la poussière et aux petites projections, tandis que la conception privilégie des matériaux conformes aux normes RoHS pour limiter l’empreinte environnementale.

Au quotidien, l’adaptateur SATA double pour Raspberry Pi 5 s’utilise comme une passerelle simple et efficace pour connecter deux disques durs ou SSD SATA 2,5"/3,5" à votre Raspberry Pi 5 : création d’un NAS silencieux pour la maison, montage d’un serveur multimédia, station de sauvegarde automatisée, serveur Nextcloud ou encore environnement de tests pour développeurs. La présence de LED d’état séparées pour chaque port SATA permet de surveiller en un coup d’œil l’activité des disques, réduisant le stress lors de transferts importants ou de sauvegardes critiques. Dans un atelier, un fablab ou un environnement éducatif, cet adaptateur aide à rendre visibles et concrets les notions de stockage, de bus PCIe et de gestion de données, tout en offrant une expérience d’utilisation fluide qui favorise la créativité et le travail collaboratif.

Spécifications Techniques

Guide d'utilisation : Adaptateur SATA double pour Raspberry Pi 5

1. Installation et étapes de mise en place Avant toute manipulation, couper l’alimentation du Raspberry Pi 5 et débrancher le bloc secteur. Placer le Raspberry Pi 5 sur une surface plane, antistatique de préférence, puis repérer le connecteur PCIe (nappe FFC) prévu sur la carte. Localiser ensuite le connecteur FFC correspondant sur l’adaptateur SATA double pour Raspberry Pi 5. Ouvrir avec précaution le verrou du connecteur sur l’adaptateur, insérer la nappe dans le bon sens (contacts alignés côté prévu, sans torsion), puis refermer le verrou pour maintenir la nappe. Fixer l’adaptateur à l’aide d’entretoises et de vis dans les trous de montage afin de garantir une bonne rigidité et d’éviter tout mouvement susceptible de détériorer la nappe PCIe. Relier ensuite vos disques SATA aux deux ports SATA de la carte à l’aide de câbles de bonne qualité, puis brancher l’alimentation dédiée aux disques (via une alimentation ATX ou un bloc PSU adapté, en respectant scrupuleusement la polarité et la tension). Une fois tous les câbles en place, reconnecter l’alimentation du Raspberry Pi 5 et procéder au démarrage.

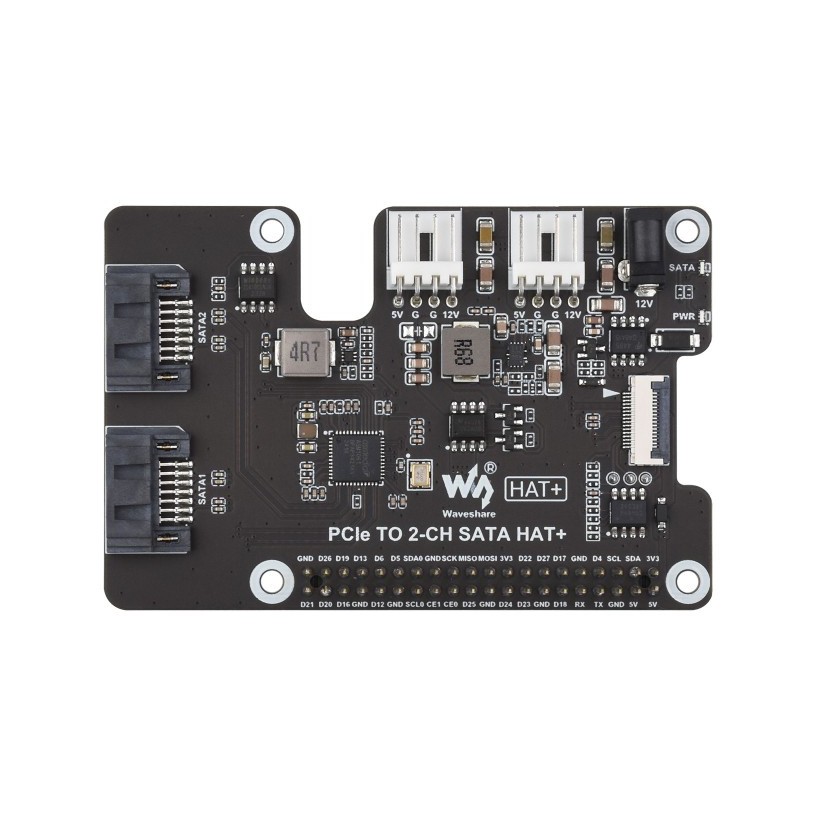

2. Vue d’ensemble des composants La carte comporte un connecteur PCIe au format nappe (FFC) qui assure la liaison directe avec le Raspberry Pi 5. Le cœur du dispositif est un contrôleur PCIe vers SATA, généralement placé au centre de la carte, chargé de convertir le flux PCIe en deux canaux SATA indépendants. Deux connecteurs SATA standard sont positionnés sur un côté du PCB pour raccorder les disques durs ou SSD. Une zone dédiée à l’alimentation reçoit l’entrée d’énergie supplémentaire nécessaire aux disques, avec parfois un bornier ou un connecteur standard type Molex/SATA power selon la version. Des LED d’état, proches de chaque port SATA, indiquent l’activité de lecture/écriture, tandis qu’une LED d’alimentation signale la mise sous tension de l’adaptateur. L’EEPROM intégrée est généralement un petit composant CMS proche du contrôleur, chargé des informations d’identification de la carte. Enfin, des trous de fixation se situent aux coins ou sur les bords, permettant d’assurer une intégration propre dans un boîtier ou un rack.

3. Utilisation de base : démarrage, connexions et fonctions principales Une fois le Raspberry Pi 5 sous tension, le système d’exploitation (comme Raspberry Pi OS) détecte automatiquement le contrôleur SATA, à condition d’avoir un noyau et un firmware à jour. Il est recommandé d’effectuer les mises à jour logicielles via les commandes habituelles (par exemple sudo apt update && sudo apt full-upgrade) avant d’exploiter intensivement le stockage. Les disques connectés apparaissent ensuite en tant que nouveaux périphériques de bloc (souvent sous la forme /dev/sda, /dev/sdb, etc.). Il suffit alors de partitionner et formater ces disques (en ext4, Btrfs, XFS ou autre système de fichiers adapté) à l’aide d’outils tels que lsblk, fdisk, parted ou une interface graphique. Pour créer un NAS, l’installation de services comme Samba, NFS ou un logiciel spécialisé (OpenMediaVault, Nextcloud, etc.) permet de mettre en réseau le stockage en quelques étapes supplémentaires. Les LED d’activité aident à vérifier le bon fonctionnement : elles clignotent lors des accès disques, ce qui est utile lors de diagnostics ou de transferts importants. En usage courant, il est possible de combiner les deux disques en RAID logiciel (via mdadm) pour renforcer la redondance ou augmenter les performances selon la configuration choisie.

4. Conseils de maintenance et de sécurité Pour préserver la durée de vie de l’adaptateur SATA double pour Raspberry Pi 5 et des disques associés, veiller à une bonne ventilation du boîtier, en particulier si des disques 3,5" ou des SSD très rapides sont utilisés, car la chaleur peut s’accumuler rapidement. Éviter de déplacer le montage lorsque les disques sont en fonctionnement, afin de réduire les risques de chocs mécaniques, surtout pour les HDD. Toujours éteindre proprement le Raspberry Pi 5 via le système d’exploitation avant de couper l’alimentation ou de débrancher des câbles. En cas de maintenance, décharger l’électricité statique de son corps en touchant une surface métallique reliée à la terre avant de manipuler le PCB. Inspecter régulièrement les câbles SATA et d’alimentation : un câble abîmé ou mal inséré est une source fréquente d’erreurs de lecture et de déconnexions. Ne jamais dépasser la capacité de courant de l’alimentation utilisée pour les disques ; en cas de doute, opter pour une alimentation externe dédiée et correctement dimensionnée. Enfin, garder le PCB à l’abri de l’humidité, des poussières excessives et des objets métalliques libres dans le boîtier, afin d’éviter les courts-circuits et les dysfonctionnements prématurés.
