Conçu pour les systèmes embarqués exigeants, l’adaptateur Mini-PCIe vers CAN 2 canaux offre une interface CAN hautement fiable et isolée galvanique, idéale pour relier PC industriels, automates ou passerelles IoT aux réseaux CAN et CANopen dans les domaines automobile, robotique et industriel.
Ce module repose sur un PCB haute densité en fibre de verre FR4 de qualité industrielle, doté de couches de cuivre épaisses pour une meilleure tenue au courant et une dissipation thermique maîtrisée, avec une finition de surface à base d’étain ou d’or chimique limitant l’oxydation et les faux contacts dans le temps. Les composants critiques (transceivers CAN, régulateurs, optocoupleurs) sont sélectionnés pour leur stabilité thermique et leur robustesse électrique, tandis que le vernis de protection et les contrôles qualité en sortie de chaîne réduisent le risque de défaillance prématurée. La conception respecte les bonnes pratiques de compatibilité électromagnétique (CEM) et s’inscrit dans une logique durable en privilégiant des composants conformes aux directives RoHS.
Dans un PC industriel, un mini PC fanless ou une plate-forme embarquée, l’adaptateur Mini-PCIe vers CAN 2 canaux ajoute instantanément deux bus CAN isolés pour superviser un réseau de capteurs, dialoguer avec des ECU automobiles ou piloter des variateurs et automates en usine, tout en réduisant les interférences et les boucles de masse. L’utilisateur profite d’une communication fluide et stable, simplifie son câblage et gagne en sérénité lors des phases de test, de diagnostic et de mise au point. Que ce soit pour développer des prototypes, moderniser une ligne de production ou intégrer une passerelle CAN dans un système IoT, cette carte devient un véritable atout de fiabilité et de confort de travail au quotidien.
Spécifications Techniques
| Caractéristique | Détail |
|---|---|
| Format | Module Mini-PCIe (half size, compatible slot Mini-PCIe standard) |
| Nombre de canaux CAN | 2 canaux CAN indépendants et isolés |
| Norme de bus CAN | CAN 2.0A (standard) et CAN 2.0B (étendu) |
| Débit CAN | Jusqu’à 1 Mbit/s par canal (configurable) |
| Isolation galvanique | Isolation galvanique entre bus CAN et logique Mini-PCIe (jusqu’à 2,5 kV selon référence fabricant) |
| Interface hôte | Mini-PCIe, connexion directe au bus interne du PC ou système embarqué |
| Connectique CAN | Borniers ou connecteurs 2 broches par canal (CAN-H, CAN-L), repérés CAN1 et CAN2 |
| Alimentation d’entrée | Fourni par l’emplacement Mini-PCIe (3,3 V typique) |
| Sortie d’alimentation auxiliaire | Broche 5 V disponible sur connecteur dédié pour périphériques légers (suivant modèle) |
| Température de fonctionnement | -20 °C à +70 °C (typique, selon spécifications constructeur) |
| Compatibilité système | PC industriels, mini PC, routeurs embarqués et cartes mères disposant d’un slot Mini-PCIe libre |
| Pilotes et protocoles | Support typique de pilotes pour OS industriels / PC (se référer à la documentation fabricant) |
| Dimensions | Format compact Mini-PCIe, adapté aux boîtiers restreints |
| Protection électrique | Protection contre les surtensions et ESD sur les lignes CAN (selon design de la carte) |
| Poids | Quelques grammes, négligeable dans l’intégration globale |
| Prix indicatif | 167,39 € (vendeur : AAliexpress France, valeur indicative susceptible d’évoluer) |
Guide d'utilisation : Adaptateur Mini-PCIe vers CAN 2 canaux
1. Installation et mise en place Avant toute chose, éteindre complètement l’ordinateur ou le système embarqué et le débrancher de son alimentation principale. Ouvrir le boîtier en respectant les consignes du fabricant de la machine, puis repérer un emplacement Mini-PCIe libre. Décharger l’électricité statique en touchant une surface métallique reliée à la terre, puis insérer délicatement l’adaptateur Mini-PCIe vers CAN 2 canaux dans le connecteur, en l’engageant d’abord par l’extrémité dorée, puis en l’abaissant jusqu’au verrouillage éventuel par vis ou clip. Une fois fixé, raccorder les câbles CAN sur les connecteurs signalés CAN1 et CAN2, en respectant la polarité des signaux CAN-H et CAN-L ainsi que la topologie du bus (résistances de terminaison, longueur de câble, nombre de nœuds). Refermer ensuite le boîtier et rebrancher l’alimentation avant de rallumer la machine.

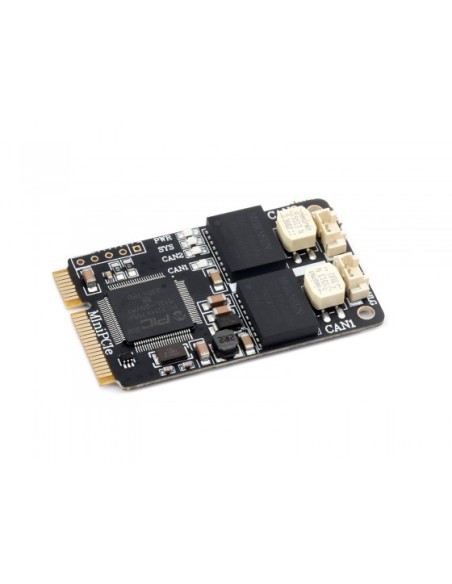

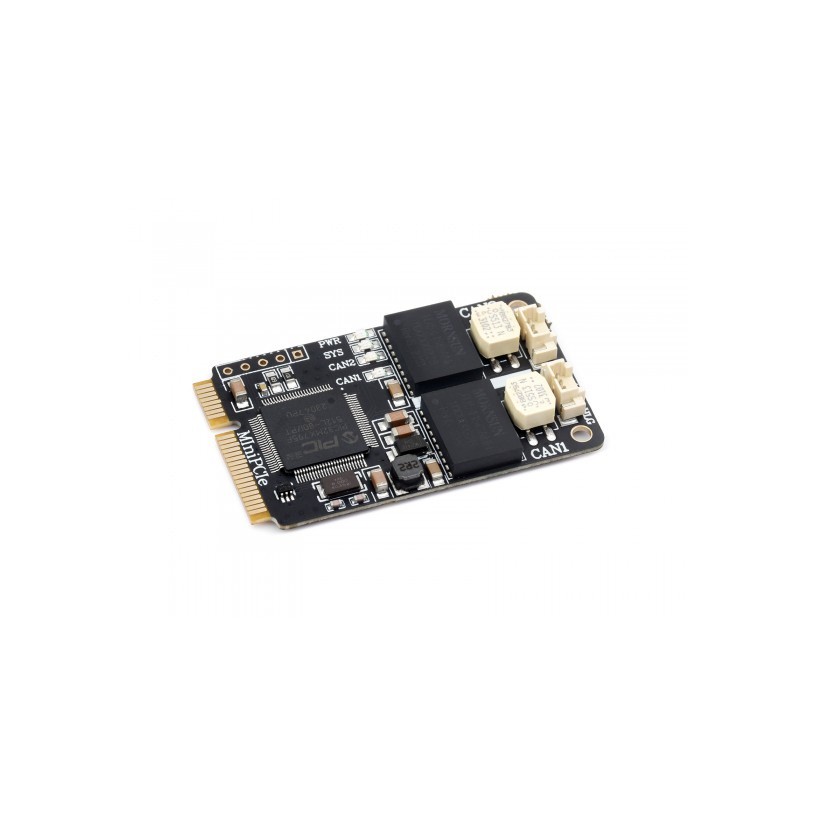

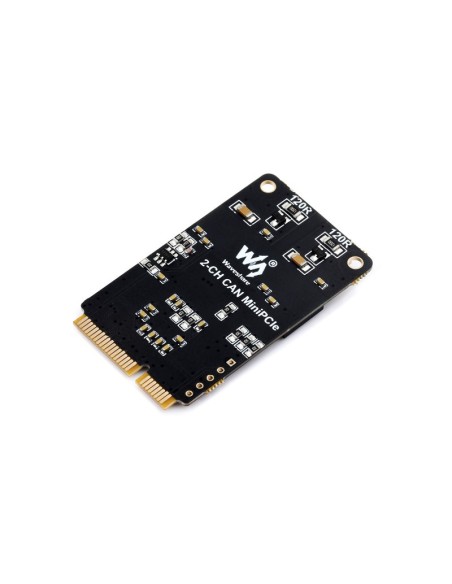

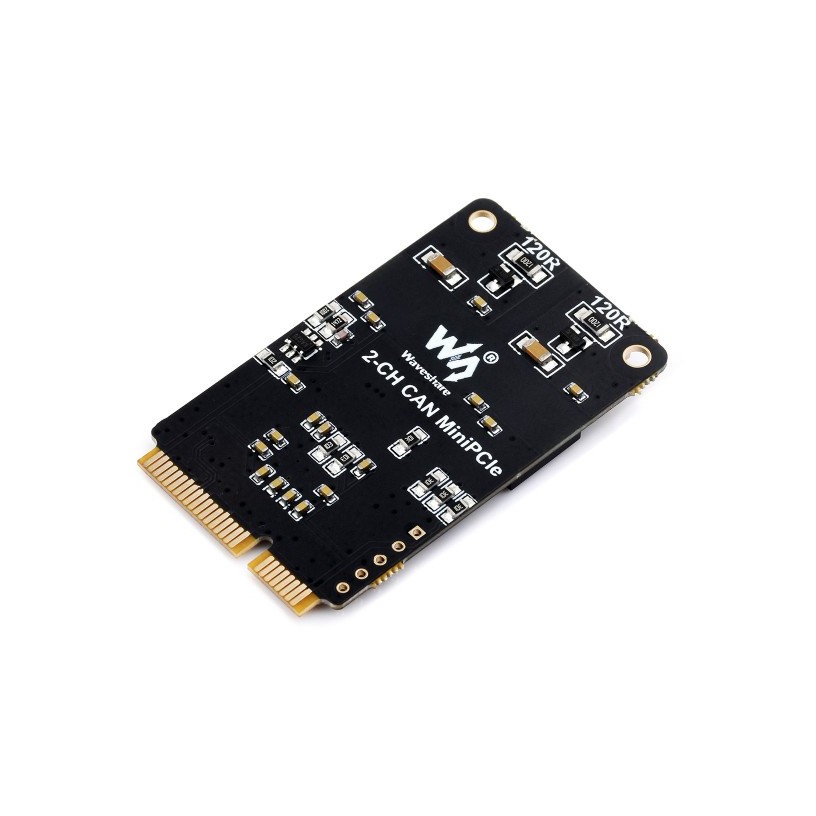

2. Présentation des composants La carte comporte d’un côté le bord doré Mini-PCIe qui assure l’interface avec la carte mère, et de l’autre plusieurs zones fonctionnelles clairement sérigraphiées. Les marquages CAN1 et CAN2 identifient les connecteurs dédiés à chaque canal CAN, généralement sous forme de borniers à vis ou de connecteurs enfichables pour un câblage rapide. Une zone marquée 5V peut fournir une tension auxiliaire pour alimenter de petits modules externes, dans la limite du courant disponible. Les circuits intégrés noirs de taille moyenne sont les contrôleurs et transceivers CAN, tandis que des composants additionnels (optocoupleurs, condensateurs, résistances de terminaison) gèrent l’isolation, le filtrage et la protection. Certains modèles incluent des LED d’état (RX/TX ou Power) indiquant l’activité du bus et la bonne alimentation de la carte.
3. Utilisation de base Une fois la machine démarrée, le système d’exploitation détecte généralement l’adaptateur Mini-PCIe vers CAN 2 canaux comme une nouvelle interface de communication. Selon la plate-forme, il peut être nécessaire d’installer des pilotes fournis par le fabricant : copier les fichiers de pilotes, lancer l’installateur, puis redémarrer l’ordinateur si demandé. Après installation, chaque canal CAN apparaît comme une interface distincte que l’on peut configurer (vitesse du bus, mode normal, écoute seule) au moyen d’un utilitaire ou via des bibliothèques logicielles dédiées. L’utilisateur peut alors : envoyer des trames CAN pour piloter des actionneurs, lire les messages provenant de capteurs ou d’ECU, enregistrer des logs pour le diagnostic, ou encore intégrer la carte dans une application de supervision SCADA ou dans un banc de test. Pour un premier essai, il suffit de relier l’un des canaux à un réseau CAN déjà en fonctionnement ou à un simulateur, puis de lancer un outil de monitoring pour vérifier la réception des trames en temps réel.
4. Conseils de maintenance et de sécurité Pour garantir la longévité de l’adaptateur Mini-PCIe vers CAN 2 canaux, éviter de manipuler la carte sous tension et respecter les plages de température spécifiées. Il est recommandé de vérifier régulièrement le serrage des borniers ou la bonne insertion des connecteurs pour prévenir les faux contacts susceptibles de générer des erreurs de communication. Dans les environnements poussiéreux ou humides, protéger le système dans un boîtier adapté et ne pas nettoyer la carte avec des solvants agressifs : préférer un pinceau antistatique ou de l’air sec à faible pression. En cas de modification de câblage sur le bus CAN, couper l’alimentation de tous les équipements concernés avant intervention afin de limiter les risques de surtension et de décharge électrostatique. Enfin, respecter la topologie du réseau (longueur totale, terminaisons 120 Ω aux extrémités, nombre de nœuds) évite les réflexions de signal et augmente fortement la stabilité de la communication sur le long terme.
Découvrez les autres produits de la catégorie : Accessoires divers
Pour compléter l’intégration de cet adaptateur Mini-PCIe vers CAN 2 canaux dans un environnement professionnel ou de prototypage, il peut être utile d’ajouter câbles adaptés, modules de protection, boîtiers et interfaces complémentaires disponibles dans la rubrique Accessoires divers afin de bâtir une solution cohérente, évolutive et durable.
FAQ
L’adaptateur Mini-PCIe vers CAN 2 canaux est-il compatible avec mon PC industriel ou mini PC ?
La compatibilité dépend principalement de la présence d’un emplacement Mini-PCIe libre sur la carte mère. Si le système dispose d’un slot Mini-PCIe non utilisé et que le BIOS autorise son exploitation comme interface de communication, l’adaptateur pourra en général être installé. Il est recommandé de vérifier le manuel de la machine et, si nécessaire, de consulter les spécifications du fabricant de la carte pour confirmer la prise en charge de l’OS utilisé et des pilotes disponibles.
Comment choisir la bonne vitesse de communication sur les deux canaux CAN ?
La vitesse (baudrate) doit correspondre à celle du réseau CAN auquel la carte se connecte. Un réseau court et bien câblé peut fonctionner à 1 Mbit/s, tandis que des réseaux plus longs ou très chargés utiliseront souvent 125 kbit/s, 250 kbit/s ou 500 kbit/s. Avant de configurer la carte, il est donc important de connaître la vitesse déjà utilisée par les autres nœuds du bus. Le réglage s’effectue ensuite dans le logiciel ou le pilote fourni, canal par canal, en s’assurant que tous les équipements partagent exactement la même valeur.
Faut-il ajouter des résistances de terminaison sur les lignes CAN1 et CAN2 ?
Un bus CAN doit toujours être terminé par deux résistances de 120 Ω placées aux extrémités physiques du réseau, et non sur chaque nœud intermédiaire. Certains équipements intègrent déjà une terminaison activable via un cavalier ou un interrupteur, d’autres non. Avant d’ajouter des résistances sur les lignes CAN de l’adaptateur Mini-PCIe vers CAN 2 canaux, vérifier la présence éventuelle de terminaisons sur les autres dispositifs afin d’éviter une sur-termination qui dégraderait la qualité des signaux. Dans un montage de test très simple reliant uniquement la carte et un autre module, chaque extrémité devra être correctement terminée.
