ventilateur 5V pour le module de calcul 5

Conçu spécialement pour assurer un refroidissement optimal et silencieux, le ventilateur 5V pour le module de calcul 5 maintient votre Raspberry Pi CM5 à une température stable, même en pleine charge, pour des performances constantes, une meilleure fiabilité et une durée de vie électronique nettement prolongée.

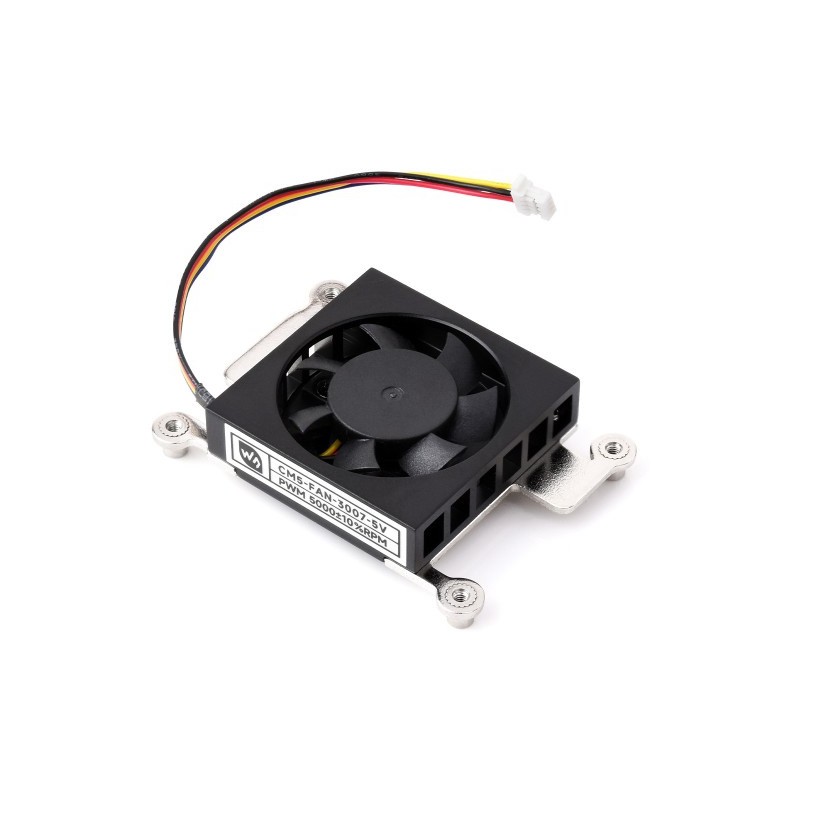

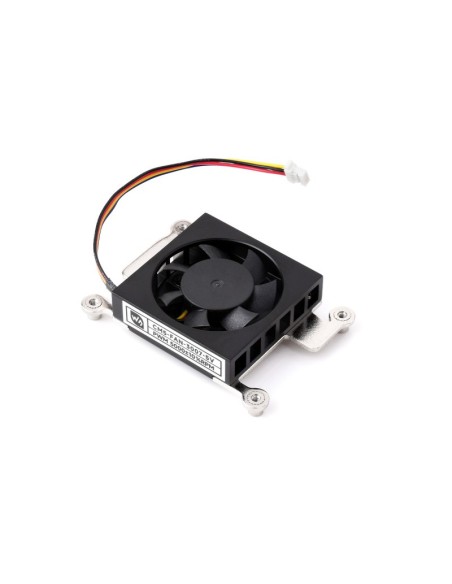

Ce ventilateur de refroidissement 5 V s’appuie sur un châssis compact au format 30 × 30 × 7 mm (type 3007) en plastique technique haute résistance, complété par une équerre de fixation métallique robuste, traitée contre la corrosion pour supporter des environnements exigeants. Le moteur à roulements de précision limite l’usure prématurée et réduit les vibrations, tandis que la finition soignée du rotor et des pales optimise le flux d’air tout en diminuant le bruit. Conçu pour consommer très peu d’énergie, il répond aux exigences modernes en matière d’efficacité énergétique, tout en utilisant des matériaux durables, pensés pour fonctionner des milliers d’heures sans faiblir.

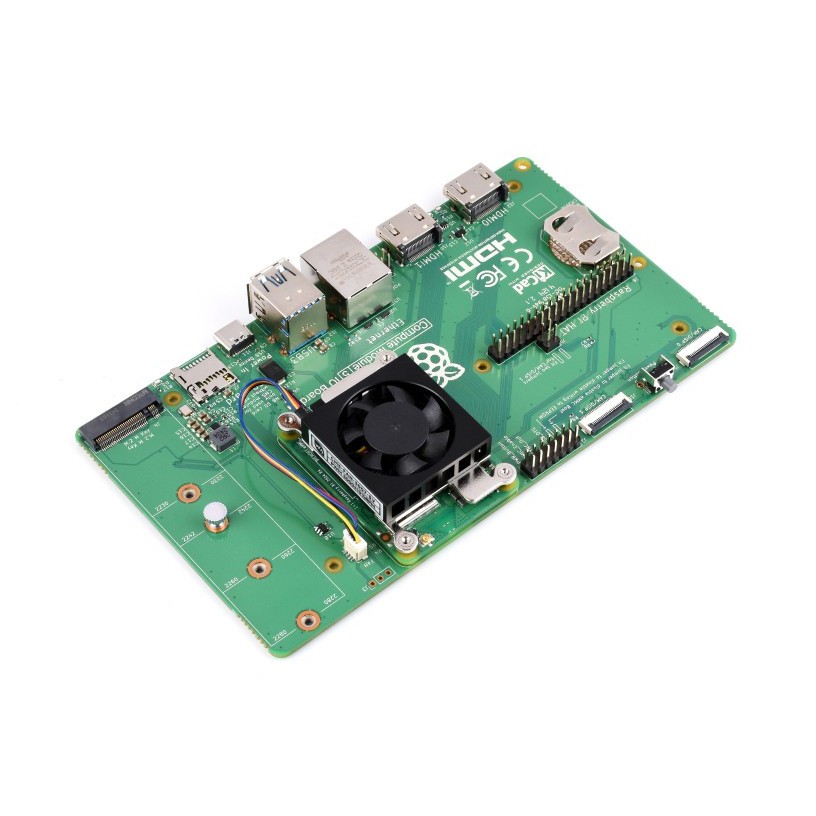

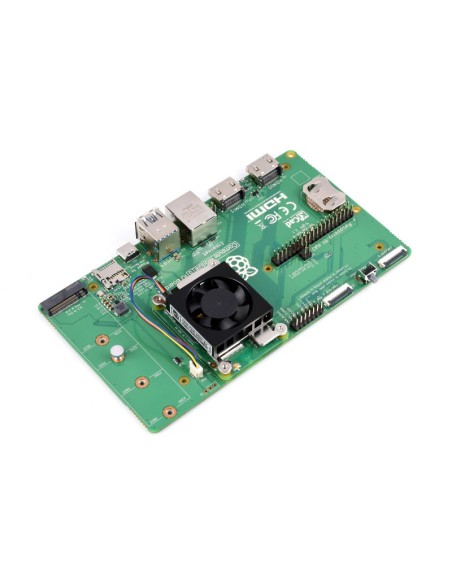

Idéal pour les projets intensifs (IA, calcul distribué, serveurs domestiques, stations multimédia, automatisation industrielle), le ventilateur 5V pour le module de calcul 5 se fixe directement sur le dissipateur ou le boîtier dédié au CM5 et garantit un refroidissement actif stable, réduisant drastiquement les risques de thermal throttling. En pratique, cela se traduit par un système plus réactif, des traitements plus rapides et une plateforme plus fiable, y compris en fonctionnement 24/7. Son fonctionnement discret préserve un environnement calme, que ce soit dans un bureau, un laboratoire, une salle de classe ou un atelier. Plébiscité par les makers et intégrateurs pour son excellent rapport performance/bruit, il s’impose comme un accessoire quasi indispensable dès que la charge du module de calcul devient soutenue.

Spécifications Techniques

Guide d'utilisation : ventilateur 5V pour le module de calcul 5

Pour tirer pleinement parti des performances du ventilateur 5V pour le module de calcul 5, quelques étapes simples suffisent, même pour une première installation. Voici un guide détaillé, pensé pour accompagner pas à pas chaque utilisateur, de l’ouverture de l’emballage jusqu’aux bonnes pratiques de maintenance quotidienne, afin de garantir un refroidissement fiable et silencieux de votre module de calcul.

1. Installation et étapes de configuration Commencer par couper l’alimentation de la carte porteuse du module de calcul 5 et débrancher toute source de courant afin d’éviter tout risque de court-circuit. Ouvrir le boîtier ou accéder à la zone où se trouve le module de calcul, en repérant le dissipateur thermique ou l’emplacement prévu pour le ventilateur. Positionner ensuite le ventilateur 5V pour le module de calcul 5 de manière à ce que le flux d’air soit dirigé vers le dissipateur ou la surface du CM5, en respectant le sens de rotation et d’aspiration indiqué par les petites flèches sur le châssis (flux d’air et sens du rotor). Fixer le support métallique à l’aide des vis fournies ou de la visserie déjà présente sur le dissipateur, sans trop serrer pour ne pas déformer le cadre, mais suffisamment pour éviter toute vibration parasite. Une fois le ventilateur en place, connecter le câble 4 fils au connecteur dédié sur la carte porteuse ou sur les broches GPIO, en respectant la polarité (rouge sur le +5 V, noir sur GND) et, si disponible, les pins pour le signal de contrôle PWM et le retour tachymètre. Après vérification des connexions, refermer le boîtier et rebrancher l’alimentation, puis démarrer le système : le ventilateur doit alors se lancer automatiquement selon la configuration choisie.

2. Présentation des composants et connecteurs Le ventilateur 5V pour le module de calcul 5 se compose de plusieurs éléments principaux faciles à identifier. Le bloc ventilateur lui-même comprend un cadre carré en plastique noir, un moyeu central abritant le moteur et plusieurs pales profilées pour optimiser le débit d’air. Sur les côtés se trouvent les ouvertures de fixation, permettant de le solidariser au support métallique. Ce support, généralement en aluminium ou acier inoxydable, intègre des trous pré-percés ou des fentes permettant d’aligner le ventilateur sur les vis existantes du dissipateur ou de la carte. Enfin, le câble 4 fils assure à la fois l’alimentation et, selon la carte, la surveillance et le contrôle de la vitesse. Chaque fil a un rôle précis : le fil rouge apporte la tension 5 V, le fil noir correspond à la masse, le fil jaune peut servir au retour tachymétrique (mesure de la vitesse de rotation) et le quatrième fil, souvent d’une autre couleur, peut être dédié au contrôle PWM, pour ajuster la vitesse directement via le système d’exploitation ou le firmware de la carte porteuse.

3. Utilisation de base : mise en route et réglages Après installation physique, l’usage le plus simple consiste à laisser le ventilateur 5V pour le module de calcul 5 tourner en continu dès que le module est alimenté, ce qui assure un refroidissement permanent sans configuration particulière. Pour une gestion plus fine, certains systèmes basés sur Raspberry Pi permettent de définir une courbe de ventilation dans le système d’exploitation, en fonction de la température du processeur : au repos, le ventilateur reste lent ou arrêté, puis accélère lorsque la charge augmente. Cette approche diminue le bruit global tout en protégeant efficacement le module. En pratique, une fois le système démarré, il suffit de surveiller la température via les outils logiciels habituels et d’ajuster la configuration (fichiers de configuration ou utilitaire dédié) si nécessaire. Dans un usage quotidien, aucune action n’est requise : le ventilateur assure un flux d’air constant, améliorant la stabilité du module lors du lancement de conteneurs, de compilations, de rendus vidéo, ou de tout autre traitement intensif. Si un bruit anormal apparaît ou si le flux d’air semble réduit, un contrôle visuel de la poussière et de la fixation est recommandé.

4. Conseils de maintenance et règles de sécurité Pour garantir une longue durée de vie au ventilateur 5V pour le module de calcul 5, une maintenance simple mais régulière suffit. Tous les quelques mois, en particulier dans un environnement poussiéreux, couper l’alimentation, ouvrir le boîtier et souffler délicatement la poussière accumulée sur les pales et le dissipateur à l’aide d’air comprimé ou d’un pinceau antistatique. Éviter d’utiliser des produits liquides ou des solvants qui pourraient attaquer le plastique ou pénétrer dans le moteur. Vérifier également que les câbles ne sont pas pincés et que les vis de fixation sont toujours fermes, sans être excessivement serrées. Côté sécurité, ne jamais toucher les pales lorsque le ventilateur est en fonctionnement et toujours débrancher la carte avant toute intervention. Veiller aussi à n’alimenter le ventilateur qu’en 5 V DC, conformément à ses spécifications, pour éviter toute surchauffe ou détérioration prématurée. En respectant ces quelques règles, le système de refroidissement restera performant et discret, assurant une protection thermique durable de votre module de calcul 5.
