Double base NVMe pour Raspberry Pi 5

Conçue pour exploiter au maximum le port PCIe du Raspberry Pi 5, la Double base NVMe pour Raspberry Pi 5 est une carte d’extension M.2 innovante permettant de connecter deux SSD NVMe (formats 2230 et 2242) et d’obtenir un stockage ultra‑rapide, idéal pour un système principal fluide, des projets serveurs, du développement ou du multimédia avancé.

La Double base NVMe pour Raspberry Pi 5 repose sur un PCB multicouche de qualité supérieure, avec pistes haute vitesse optimisées pour le signal PCIe, finition ENIG (or chimique) pour une excellente conductivité et une résistance accrue à l’oxydation, ainsi que des composants montés en surface de grade électronique garantissant stabilité et fiabilité dans le temps. Les connecteurs M.2 sont renforcés, les entretoises et visserie assurent une fixation solide, et le design compact respecte les bonnes pratiques thermiques, tout en limitant la consommation et les matériaux superflus pour réduire l’empreinte environnementale.

Au quotidien, la Double base NVMe pour Raspberry Pi 5 transforme un simple Raspberry Pi 5 en mini‑PC ou micro‑serveur professionnel : démarrage du système d’exploitation depuis un SSD NVMe, hébergement de services à domicile (Nextcloud, serveur multimédia, Home Assistant), environnements de développement rapides, machines de tests, émulation, ou encore centre de stockage sécurisé. La fluidité du système réduit l’attente, les copies de fichiers se font en quelques secondes, et la possibilité d’installer deux SSD NVMe permet de séparer système et données, de mettre en place du mirroring logiciel, ou d’avoir un espace dédié pour les projets créatifs ou collaboratifs, aussi bien à la maison qu’en laboratoire ou en fablab.

Spécifications Techniques

Guide d'utilisation : Double base NVMe pour Raspberry Pi 5

Pour exploiter pleinement la Double base NVMe pour Raspberry Pi 5, il est utile de suivre une démarche structurée, de l’installation matérielle à la configuration logicielle. Ce guide accompagne pas à pas un utilisateur débutant afin d’obtenir un système stable, performant et facile à maintenir, tout en détaillant les différents éléments de la carte, ses connecteurs et les bonnes pratiques d’utilisation.

1. Installation et étapes de mise en place Avant de commencer, couper l’alimentation du Raspberry Pi 5 et débrancher tous les câbles. Travailler si possible sur une surface antistatique pour protéger les composants. Préparer la Double base NVMe pour Raspberry Pi 5, les SSD M.2 NVMe, la visserie et la nappe PCIe qui reliera la carte au Raspberry Pi 5.

Commencer par installer les SSD : positionner soigneusement le premier SSD dans l’emplacement M.2 prévu, en l’insérant dans le connecteur sous un léger angle, puis l’abaisser et le fixer avec la vis fournie. Reproduire la même opération pour le second SSD, en choisissant la position adaptée à sa longueur (2230 ou 2242) grâce aux points de fixation présents sur la carte. S’assurer que les SSD sont parfaitement à plat et fermement maintenus.

Fixer ensuite la carte sur le support choisi grâce aux entretoises et aux vis. Les trous de montage du PCB permettent d’installer la Double base NVMe pour Raspberry Pi 5 au‑dessus ou à côté du Raspberry Pi 5, ou dans un boîtier compatible. Il est conseillé de prévoir un flux d’air correct, surtout en cas d’utilisation intensive ou de SSD hautes performances.

Relier la carte au Raspberry Pi 5 à l’aide de la nappe PCIe fournie (ou compatible). Insérer délicatement l’extrémité FFC dans le connecteur PCIe du Raspberry Pi 5, puis verrouiller la languette. Répéter l’opération côté carte NVMe. Vérifier que la nappe n’est pas tordue ni fortement pliée, afin d’assurer un signal stable.

Une fois l’assemblage terminé, reconnecter l’alimentation et les périphériques du Raspberry Pi 5. Il est désormais possible de démarrer et de passer à la configuration logicielle, soit pour utiliser les SSD comme simples volumes de stockage, soit pour activer le démarrage du système directement depuis un SSD NVMe.

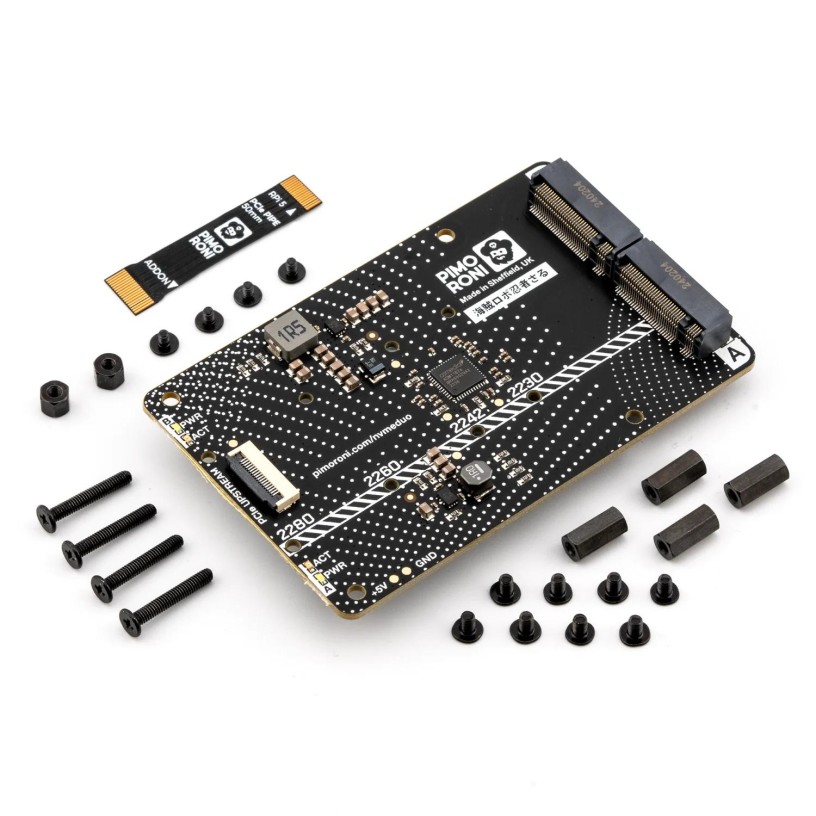

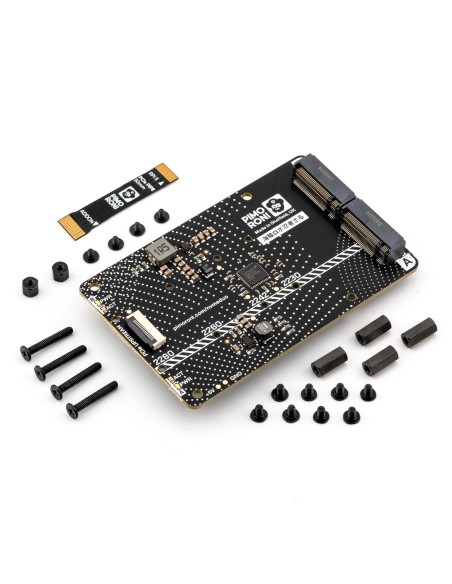

2. Aperçu des composants, ports et connecteurs Le cœur de la Double base NVMe pour Raspberry Pi 5 est constitué de deux connecteurs M.2 capables d’accueillir des SSD NVMe au format 2230 ou 2242. Chaque connecteur comprend une zone de fixation avec emplacement de vis correspondant à la longueur du module, afin de garantir une tenue mécanique optimale. Autour des connecteurs, différents composants montés en surface assurent la gestion des signaux et la stabilité électrique.

Sur un bord de la carte se trouve le connecteur FFC haute vitesse reliant le module NVMe au port PCIe du Raspberry Pi 5. Ce connecteur est conçu pour limiter les pertes de signal et supporter les débits élevés associés au PCIe. En complément, plusieurs trous de fixation sont répartis sur le PCB, permettant une grande flexibilité de montage dans différents boîtiers ou sur diverses platines.

Certains kits incluent également une petite carte ou adaptateur additionnel, servant par exemple à faciliter l’alignement mécanique ou l’intégration dans un châssis spécifique. Enfin, la sérigraphie du PCB identifie clairement les emplacements des vis, le sens d’insertion des SSD et parfois des repères de test, ce qui simplifie l’assemblage et le dépannage.

3. Utilisation de base : démarrage, connexion et fonctions principales Une fois les SSD installés et la Double base NVMe pour Raspberry Pi 5 reliée au Raspberry Pi 5, allumer le système comme d’habitude. Sous Raspberry Pi OS ou une autre distribution Linux compatible, les SSD devraient apparaître comme de nouveaux périphériques de stockage NVMe, généralement sous la forme /dev/nvme0n1, /dev/nvme1n1, etc. Il est possible de les vérifier avec des commandes comme lsblk ou fdisk -l.

Pour utiliser un SSD comme simple espace de stockage, créer une table de partitions, formater le disque dans le système de fichiers de son choix (ext4, btrfs…), puis monter la partition dans le système. Cette approche convient bien pour le stockage de médias, de projets de développement, de bases de données légères ou de machines virtuelles.

Pour activer le démarrage depuis un SSD NVMe, il peut être nécessaire de mettre à jour le firmware du Raspberry Pi 5, puis de configurer l’ordre de boot pour privilégier le PCIe/NVMe. Une méthode courante consiste à cloner la carte microSD existante vers le SSD NVMe, puis à adapter la configuration de boot afin que le Raspberry Pi 5 charge le système d’exploitation directement depuis le SSD. Cela améliore sensiblement les temps de démarrage, l’ouverture d’applications et la réactivité générale.

La présence de deux SSD NVMe ouvre de nombreuses possibilités : installation de deux systèmes d’exploitation distincts, mise en place d’un volume de données séparé du système, ou utilisation de solutions logicielles de mirroring (RAID logiciel, synchronisation régulière, sauvegardes automatisées) pour une meilleure sécurité des données. L’utilisateur peut ainsi créer un mini‑serveur domestique ou de laboratoire fiable et rapide, sans le bruit ni l’encombrement d’un PC classique.

4. Conseils de maintenance et de sécurité Pour préserver la longévité de la Double base NVMe pour Raspberry Pi 5 et des SSD associés, il est recommandé de surveiller la température en charge, notamment lors de transferts intensifs ou d’un usage continu 24 h/24. L’ajout de dissipateurs thermiques sur les SSD et une bonne ventilation du boîtier contribuent à limiter la chauffe et à prolonger la durée de vie des composants.

Lors des manipulations, toujours couper l’alimentation du Raspberry Pi 5 avant de connecter ou déconnecter la nappe PCIe, ou de monter/démonter des SSD. Éviter les décharges électrostatiques en touchant une surface métallique reliée à la terre ou en utilisant un bracelet antistatique. Manipuler la carte par les bords, sans toucher directement les connecteurs ou les puces électroniques.

Sur le plan logiciel, maintenir le système d’exploitation et le firmware du Raspberry Pi 5 à jour permet de bénéficier des dernières améliorations de stabilité et de compatibilité NVMe. Il est aussi judicieux de mettre en place une stratégie de sauvegarde régulière : même si les SSD NVMe sont fiables, aucune solution de stockage n’est à l’abri d’un incident. Sauvegarder les données importantes vers un autre support (NAS, disque externe, cloud) garantit une tranquillité d’esprit supplémentaire.

Enfin, utiliser des alimentations de qualité pour le Raspberry Pi 5 limite les risques de chute de tension et de corruption de données. En suivant ces quelques règles, la Double base NVMe pour Raspberry Pi 5 devient un support robuste et durable pour tous les projets, des plus simples aux plus ambitieux.
