Kit H4 Mini-ITX

Conçu pour les intégrateurs exigeants, le Kit H4 Mini-ITX est un mini PC industriel ultra‑compact doté d’un châssis entièrement en métal, d’un refroidissement passif par large dissipateur à ailettes et d’une connectique complète (USB 3.0, USB 2.0, HDMI/VGA, alimentation sécurisée), idéal pour les applications embarquées, les serveurs légers et les postes d’affichage numérique à haute fiabilité.

Son boîtier robuste en aluminium brossé noir, à la fois léger et rigide, assure une excellente dissipation thermique tout en protégeant l’électronique interne contre les chocs, les vibrations et la poussière rencontrés en environnement industriel ou professionnel intensif. Les ailettes massives usinées avec précision favorisent un refroidissement entièrement passif, sans ventilateur, réduisant drastiquement l’usure mécanique et allongeant la durée de vie du système. Les surfaces sont traitées par anodisation pour résister aux rayures et à la corrosion, et la conception respecte des standards de consommation énergétique maîtrisée, limitant l’empreinte carbone tout en garantissant une disponibilité 24h/24 et 7j/7.

Grâce à son format Mini-ITX et à son encombrement réduit, le Kit H4 Mini-ITX trouve naturellement sa place dans un atelier, derrière un écran, dans une borne interactive, un panneau d’affichage dynamique ou un coffret de supervision domotique. Son fonctionnement totalement silencieux crée un environnement plus calme, propice à la concentration au bureau comme en studio. Les ports USB 3.0 accélèrent les transferts de données avec disques externes ou clés de sauvegarde, tandis que la sortie HDMI/VGA permet de piloter un moniteur de contrôle, un vidéoprojecteur ou un grand écran d’accueil. Les fixations par vis facilitent l’intégration propre dans un rack, sur une paroi ou sous un bureau, ce qui rassure les professionnels cherchant une solution fiable, discrète et durable déjà adoptée par de nombreux installateurs et petites entreprises.

Spécifications Techniques

Guide d'utilisation : Kit H4 Mini-ITX

1. Installation et mise en place Commencer par préparer un espace de travail propre, stable et bien ventilé, en évitant les surfaces chargées d’électricité statique (tapis, moquette épaisse). Débrancher toute source d’alimentation avant la manipulation. Poser le Kit H4 Mini-ITX à plat, dissipateur vers le haut, puis retirer les vis du capot inférieur pour accéder à l’intérieur du boîtier. Installer la carte mère Mini‑ITX compatible en alignant le panneau d’entrées/sorties avec l’ouverture arrière du boîtier et en la vissant aux entretoises prévues. Placer ensuite le processeur sur le socket LGA1150, ajouter le module de refroidissement adapté (ou utiliser la solution passive fournie avec la carte ou le boîtier selon le cas), puis insérer les barrettes de mémoire DDR3 dans les emplacements dédiés jusqu’au clic de verrouillage. Monter le SSD ou disque dur 2,5" dans son emplacement, visser fermement et connecter le câble SATA ainsi que l’alimentation. Relier enfin les câbles du panneau avant (bouton power, LED, éventuellement USB) à la carte mère en suivant le schéma de câblage du manuel de la carte. Refermer le boîtier et resserrer toutes les vis sans forcer.

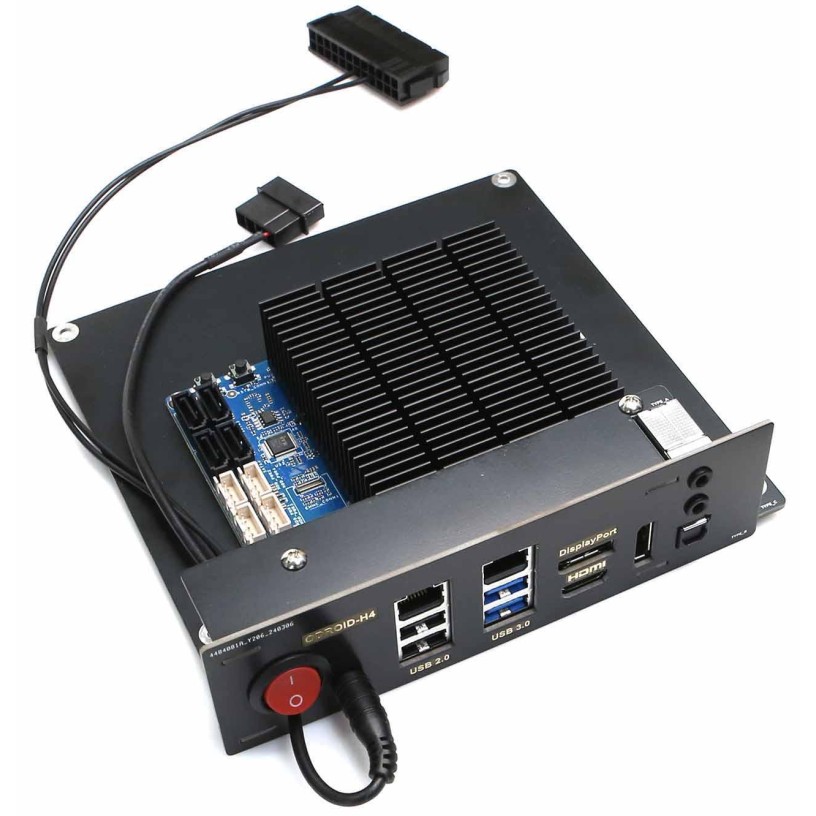

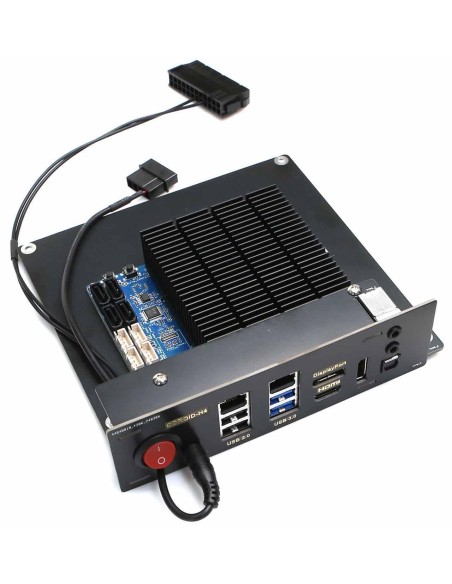

2. Vue d’ensemble des composants et connectiques En façade, le Kit H4 Mini-ITX met en avant le bouton d’alimentation encastré, pratique pour un accès rapide, ainsi qu’un connecteur d’alimentation DC sécurisé par filetage pour éviter les débranchements accidentels. Un ou plusieurs ports USB sont souvent positionnés à l’avant pour connecter facilement clé USB, dongle sans‑fil ou clavier lors des interventions rapides. Sur la partie arrière, la connectique dépend de la carte mère Mini‑ITX H81 installée, mais comporte typiquement une sortie HDMI, une sortie VGA, plusieurs ports USB 3.0 et 2.0, un port réseau RJ45 Gigabit, des prises audio et éventuellement des ports supplémentaires (série, PS/2, etc.). Le châssis dispose également de multiples perçages sur les flancs et parfois en dessous, permettant le passage de câbles ou la fixation sur un support. À l’intérieur, on retrouve la carte mère, le support de stockage 2,5", les connecteurs d’alimentation et de données, ainsi que le large bloc dissipateur qui couvre la zone la plus chaude pour assurer un refroidissement passif homogène.

3. Utilisation de base Pour la première mise sous tension, connecter un écran via HDMI ou VGA, un clavier et une souris en USB, puis brancher le câble réseau RJ45 si une connexion Internet ou intranet est souhaitée. Raccorder l’adaptateur secteur compatible au connecteur d’alimentation DC du Kit H4 Mini-ITX, puis à une prise murale protégée par une multiprise parafoudre ou un onduleur. Appuyer sur le bouton d’alimentation en façade : les voyants de la carte mère et du stockage s’allument, et le système démarre. Accéder ensuite au BIOS/UEFI (généralement par la touche Suppr ou F2) pour vérifier la détection du processeur, de la mémoire et du disque. Configurer l’ordre de démarrage pour installer le système d’exploitation de votre choix (Windows, Linux, distribution spécialisée pour affichage dynamique ou serveur léger). Une fois le système installé, installer les pilotes de la carte mère, régler la résolution d’affichage souhaitée, puis ajouter les logiciels nécessaires : suite bureautique, application de supervision, lecteur multimédia, navigateur, outils d’automatisation, etc. Le mini PC peut alors fonctionner comme poste de travail discret, terminal d’affichage, serveur de fichiers ou contrôleur d’équipements selon les besoins.

4. Conseils de maintenance et de sécurité Pour garantir la longévité du Kit H4 Mini-ITX, vérifier régulièrement que les ailettes du dissipateur restent dégagées de toute poussière ou obstruction, surtout en environnement industriel ou proche de machines. Nettoyer l’extérieur du boîtier à l’aide d’un chiffon doux légèrement humide, sans solvants agressifs ni aérosols directement sur les connecteurs. En cas d’intervention interne (ajout de RAM, remplacement de SSD), débrancher systématiquement l’alimentation, appuyer quelques secondes sur le bouton power pour décharger les condensateurs, puis ouvrir le boîtier avec un tournevis adapté. Éviter les environnements trop chauds ou humides et ne jamais couvrir les zones de ventilation. En fonctionnement 24/7, surveiller ponctuellement les températures via les outils du système d’exploitation pour s’assurer que le refroidissement passif reste efficace. Enfin, sauvegarder régulièrement les données importantes sur un support externe ou dans le cloud, et maintenir le système d’exploitation ainsi que les logiciels à jour pour réduire les risques de panne logicielle et de faille de sécurité.
