Adaptateur HDMI vers CSI

Adaptateur HDMI vers CSI pour Raspberry Pi est la passerelle idéale entre vos sources HDMI et l’interface caméra CSI de votre carte, offrant une conversion stable en 1080p à 30 fps, une latence réduite et une compatibilité parfaite avec les projets de vision, de streaming et de capture d’images haute définition.

Conçu autour d’un PCB multicouche de haute qualité en fibre de verre FR4, cet adaptateur bénéficie de pistes cuivre épaisses, de soudures précises et d’un vernis de protection (solder mask) qui limite l’oxydation et les courts‑circuits. Les connecteurs HDMI et CSI sont renforcés mécaniquement pour supporter de multiples branchements, tandis que les composants SMD sont sélectionnés pour leur fiabilité et leur stabilité thermique. L’ensemble respecte des normes de fabrication modernes, avec une consommation optimisée et une longévité pensée pour un fonctionnement continu dans des boîtiers fermés, laboratoires, salles de classe ou installations professionnelles.

Adaptateur HDMI vers CSI trouve sa place partout où un Raspberry Pi doit récupérer un flux vidéo HDMI : vidéoprotection DIY, rétro‑gaming en capture directe, diffusion en direct sur YouTube, affichage dynamique, microscopie numérique ou encore projets IA de reconnaissance d’objets. Il permet d’utiliser une caméra HDMI, un reflex avec sortie propre (clean HDMI), un mini‑PC, un décodeur ou toute autre source compatible comme s’il s’agissait d’une caméra CSI classique. En réduisant le nombre de boîtiers intermédiaires et de câbles de conversion, il simplifie les montages, améliore la stabilité, et aide à créer des environnements plus fluides, créatifs et conviviaux, que ce soit en atelier de makers, en FabLab ou en salle de cours.

Spécifications Techniques

Guide d'utilisation : Adaptateur HDMI vers CSI

1. Installation et configuration initiale 1. Éteindre complètement le Raspberry Pi et le débrancher de son alimentation. 2. Repérer le port caméra CSI sur la carte Raspberry Pi (connecteur FFC avec loquet). 3. Insérer délicatement la nappe FFC dans le port CSI, contacts orientés du bon côté (généralement vers le port HDMI de la carte, selon le modèle), puis verrouiller le loquet. 4. Connecter l’autre extrémité de la nappe FFC au connecteur CSI de l’adaptateur HDMI vers CSI, puis verrouiller de la même manière. 5. Fixer l’adaptateur sur un support ou à l’intérieur de votre boîtier à l’aide des trous de montage pour éviter toute tension sur la nappe. 6. Brancher votre source HDMI (caméra, ordinateur, console, boîtier TV, etc.) sur le port HDMI de l’adaptateur à l’aide d’un câble HDMI de bonne qualité. 7. Si le modèle d’adaptateur utilisé nécessite une alimentation supplémentaire (par exemple via micro‑USB ou broches 5 V/GND), connecter cette alimentation en respectant scrupuleusement la polarité et la tension recommandées. 8. Rebrancher l’alimentation du Raspberry Pi et le démarrer. 9. Sous Raspberry Pi OS, vérifier les mises à jour et consulter la documentation fournie par le vendeur ou la communauté pour activer le support de l’adaptateur comme caméra (modification éventuelle de config.txt, activation des interfaces caméra, installation de scripts ou pilotes spécifiques).

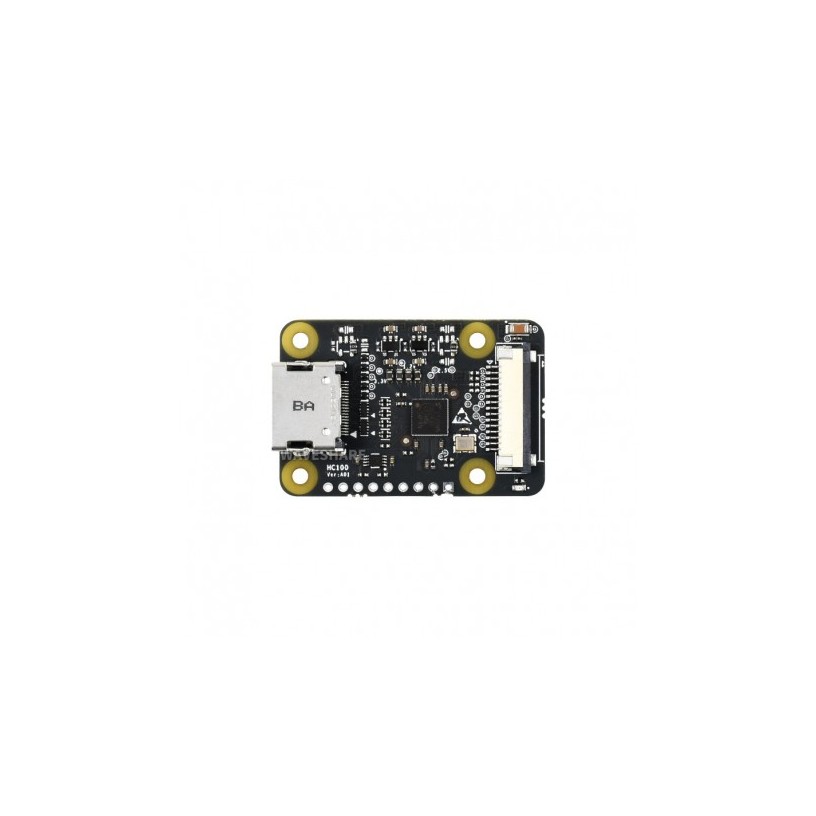

2. Vue d’ensemble des composants • Port HDMI femelle : entrée vidéo, reçoit le signal venant de la source HDMI. • Connecteur CSI (FFC) : sortie vers le Raspberry Pi, transmet le flux vidéo via l’interface MIPI CSI‑2. • Microcontrôleur / puce de conversion : composant central chargé de convertir le flux HDMI en format compatible CSI, souvent placé au centre de la carte. • Port d’alimentation auxiliaire (selon modèles) : prise micro‑USB ou broches destinées à fournir un surplus de puissance si la seule alimentation via le Pi ne suffit pas. • LED d’état (si présente) : indique souvent la présence d’alimentation ou d’un signal HDMI actif. • Trous de fixation : points de montage mécaniques pour visser la carte sur un support, une plaque ou à l’intérieur d’un boîtier. • Zones de test et pastilles de soudure : réservées aux diagnostics, mises à jour éventuelles de firmware ou modifications avancées, plutôt destinées aux utilisateurs expérimentés.

3. Utilisation de base

1. Allumer d’abord la source HDMI, puis le Raspberry Pi pour garantir une bonne détection du signal.
2. Vérifier que le câble HDMI est bien enfoncé et que la source sort dans une résolution compatible (préférer 1080p ou 720p).
3. Sur le Raspberry Pi, utiliser les outils de capture ou de prévisualisation compatibles avec la caméra (par exemple libcamera, un logiciel de streaming ou une application de visioconférence adaptée). L’adaptateur est généralement vu comme une caméra CSI aux yeux du système.
4. Régler la résolution et le framerate dans le logiciel de capture pour rester dans les limites annoncées : 1080p @ 30 fps pour un flux fluide et stable.
5. En cas d’absence d’image, tester avec une autre résolution côté source HDMI, vérifier les câbles et redémarrer le Raspberry Pi après toute modification de configuration.
6. Une fois le flux vidéo fonctionnel, intégrer l’adaptateur dans votre workflow : enregistrement de vidéos, streaming en direct, traitement d’image (OpenCV, IA, etc.).

4. Conseils de maintenance et de sécurité • Toujours éteindre le Raspberry Pi avant de connecter ou déconnecter la nappe CSI afin d’éviter les surtensions ou les dommages à l’interface. • Manipuler la nappe FFC par ses extrémités rigides, sans la plier brutalement ni la tordre à angle droit ; une nappe endommagée peut entraîner des pertes de signal. • Éviter les environnements humides, poussiéreux ou chargés en particules métalliques qui peuvent provoquer des courts‑circuits sur le PCB. • En cas de montage dans un boîtier étroit, veiller à une ventilation suffisante : les puces de conversion HDMI peuvent légèrement monter en température en usage prolongé. • Ne jamais dépasser la tension d’alimentation préconisée par le fabricant ; ne pas brancher d’alimentations inconnues ou non régulées sur les broches de la carte. • Nettoyer délicatement la carte avec de l’air comprimé sec si nécessaire, sans liquides ni solvants agressifs. • Stocker l’adaptateur à l’abri de l’électricité statique (poche antistatique) lorsque celui‑ci n’est pas utilisé, en particulier si d’autres composants électroniques sont rangés à proximité.
