Module adaptateur multi-caméras [Accommodate up to four 5MP or 8MP Raspberry Pi cameras]

Conçu pour les passionnés de vision artificielle et les créateurs de projets exigeants, le Module adaptateur multi-caméras [Accommodate up to four 5MP or 8MP Raspberry Pi cameras] permet de connecter jusqu’à quatre caméras Raspberry Pi 5MP OV5647 ou 8MP IMX219 sur un seul port CSI, offrant une plateforme compacte, fiable et ultra-flexible pour la robotique, la surveillance et les systèmes d’imagerie avancés.

Basé sur un circuit imprimé haute densité en fibre de verre FR4, ce module adaptateur multi-caméras bénéficie de pistes cuivrées de précision, d’un revêtement anti-oxydation et de connecteurs FFC robustes conçus pour supporter de nombreuses insertions sans perte de contact. Les composants sont soudés par procédés industriels à température contrôlée, garantissant une excellente fiabilité électrique et une résistance accrue aux interférences. Le PCB adopte des finitions sans plomb conformes aux normes RoHS, limitant l’impact environnemental tout en assurant une longévité optimale, même dans des environnements de prototypage intensif ou de fonctionnement continu.

Idéal pour des installations multi-vues, le Module adaptateur multi-caméras [Accommodate up to four 5MP or 8MP Raspberry Pi cameras] s’intègre parfaitement à des projets de robotique mobile, de systèmes de sécurité multi-zones, de timelapse complexes ou de monitoring industriel, tout en restant simple à déployer sur Raspberry Pi 4B, 3B+, 3 et 2. En regroupant plusieurs angles de prise de vue dans un format compact, il aide à gagner en créativité, à mieux analyser les scènes filmées et à rendre les interfaces plus conviviales, par exemple dans des projets éducatifs, des démonstrateurs en laboratoire ou des installations artistiques interactives. De nombreux makers et développeurs l’utilisent déjà pour réaliser des panoramas, des effets de stéréovision ou des montages de suivi d’objets sans multiplier les cartes et les nappes.

Spécifications Techniques

Guide d'utilisation : Module adaptateur multi-caméras [Accommodate up to four 5MP or 8MP Raspberry Pi cameras]

1. Installation et mise en place Pour commencer, éteindre complètement le Raspberry Pi et le débrancher de son alimentation afin d’éviter tout risque de court-circuit. Placer le Module adaptateur multi-caméras [Accommodate up to four 5MP or 8MP Raspberry Pi cameras] sur une surface antistatique ou neutre, puis préparer les nappes FFC fournies avec les modules caméra Raspberry Pi. Brancher d’abord la nappe principale entre le port CSI du Raspberry Pi et le connecteur dédié du module adaptateur : pour cela, relever délicatement la languette de verrouillage du port CSI, insérer la nappe côté contacts vers l’intérieur du connecteur, puis refermer la languette. Répéter ensuite l’opération pour chaque caméra en reliant chaque module au connecteur correspondant sur le PCB (CAMERA A, B, C, etc.), en veillant à ce que les contacts de la nappe soient orientés dans le bon sens. Fixer la carte et les caméras à l’aide d’entretoises et de vis dans les trous de montage pour assurer une bonne tenue mécanique avant de reconnecter l’alimentation du Raspberry Pi.

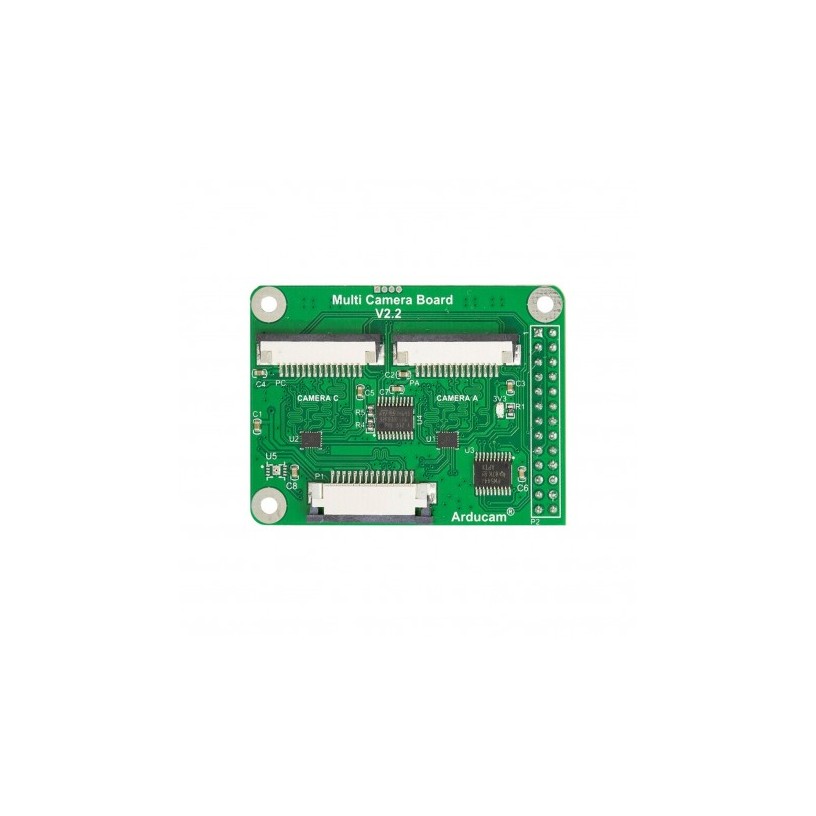

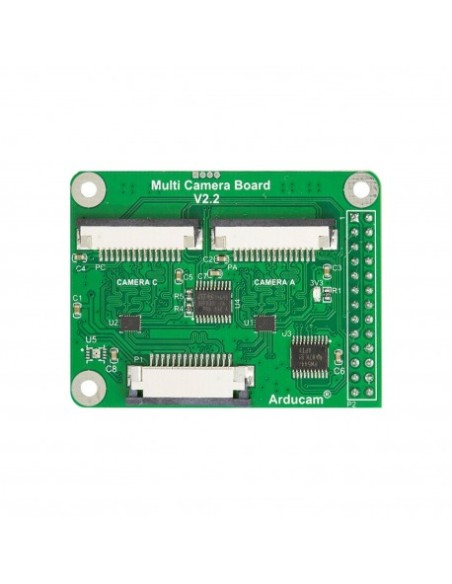

2. Présentation des composants Le Module adaptateur multi-caméras [Accommodate up to four 5MP or 8MP Raspberry Pi cameras] se compose principalement d’un connecteur CSI vers le Raspberry Pi et de plusieurs connecteurs FFC pour les caméras, clairement identifiés par des sérigraphies comme CAMERA A, CAMERA B, CAMERA C, etc. Des broches de signaux (par exemple P1, PA, PC ou autres marques selon la version) sont présentes pour permettre la sélection de la caméra active via les GPIO du Raspberry Pi. Des pastilles de test et composants CMS (résistances, condensateurs, éventuellement un circuit de multiplexage dédié) assurent la gestion et la stabilité des signaux MIPI CSI-2. Quatre trous de montage situés aux coins du PCB permettent de fixer solidement la carte dans un boîtier, sur un châssis de robot ou sur un support imprimé en 3D, afin d’éviter toute tension sur les nappes.

3. Utilisation de base Après le montage matériel, reconnecter l’alimentation du Raspberry Pi et le démarrer avec un système d’exploitation compatible (par exemple Raspberry Pi OS). Activer l’interface caméra dans les paramètres (via raspi-config ou l’interface graphique, selon la version du système) puis redémarrer si nécessaire. Installer les bibliothèques ou scripts fournis par le fabricant du module ou par la communauté (par exemple des projets Arducam, des scripts Python ou des utilitaires en ligne de commande) pour contrôler la commutation entre les caméras. Le principe de base consiste à sélectionner, via les GPIO, la caméra à activer (A, B, C, etc.), puis à lancer la capture avec l’outil habituel (libcamera, scripts Python, OpenCV…). Les caméras fonctionnent en alternance : l’utilisateur choisit rapidement l’entrée désirée, prend une photo ou lance un flux vidéo, puis passe à une autre vue en modifiant l’état des signaux de sélection. Cette approche permet de créer des séquences multi-angles, de surveiller plusieurs zones d’une pièce ou d’effectuer des mesures visuelles dans un environnement robotique sans multiplier les ports CSI.

4. Conseils de maintenance et de sécurité Pour garantir la durée de vie du Module adaptateur multi-caméras [Accommodate up to four 5MP or 8MP Raspberry Pi cameras], éviter de plier excessivement les nappes FFC : préférer de larges courbes douces et un maintien mécanique à l’aide de colliers ou d’entretoises. Toujours éteindre et débrancher le Raspberry Pi avant de connecter ou de déconnecter une caméra ou la nappe principale, afin de protéger le port CSI et les circuits du module. Conserver le PCB à l’abri de l’humidité, de la poussière et de l’électricité statique ; l’idéal est de l’installer dans un boîtier ou sur une plaque support. Nettoyer uniquement avec un pinceau antistatique sec en cas de dépôts visibles et ne jamais utiliser de solvants agressifs. Surveiller la température globale de l’installation lors d’une utilisation prolongée, en particulier dans des boîtiers fermés ou en environnement chaud, et prévoir une ventilation si nécessaire. Enfin, tenir la carte hors de portée des jeunes enfants et manipuler les nappes et connecteurs avec précaution pour éviter tout arrachement ou dégradation prématurée.
