Module officiel de caméra Raspberry Pi v3 [Angle - Standard 75]

Conçu pour tirer le meilleur parti des cartes Raspberry Pi de dernière génération, le module officiel de caméra Raspberry Pi v3 [Angle - Standard 75] associe le capteur Sony IMX708 haute résolution à un champ de vision diagonal de 75° pour offrir des images nettes, détaillées et parfaitement adaptées à la vision artificielle, à la domotique et aux projets de surveillance avancés.

Reposant sur un circuit imprimé haute densité au format compact, ce module intègre une électronique de précision conçue pour durer : PCB multicouche stable, lentille protégée dans un bloc optique rigide, traitement de surface résistant à l’oxydation et contrôle qualité strict propre aux accessoires officiels Raspberry Pi. L’ensemble reste léger mais robuste, supporte un fonctionnement prolongé et s’appuie sur un câble nappe FFC fiable qui assure une connexion ferme au port CSI, tout en respectant des standards éco‑responsables avec une conception sans plomb et une consommation énergétique maîtrisée.

Idéal pour les projets DIY, la robotique éducative, la vidéo de surveillance à domicile, les systèmes de vision pour imprimantes 3D ou les timelapses créatifs, le module officiel de caméra Raspberry Pi v3 [Angle - Standard 75] se fixe aisément dans un boîtier, sur un bras articulé ou sur un châssis de robot grâce à ses quatre points de montage. Son angle standard de 75° offre un compromis parfait entre vue d’ensemble et précision des détails, ce qui favorise la concentration, la créativité et la convivialité lors de projets collaboratifs en classe, en fablab ou en entreprise. Fort d’une large communauté Raspberry Pi, de nombreux tutoriels, bibliothèques logicielles et exemples de code simplifient la prise en main, même pour un tout premier projet en informatique embarquée.

Spécifications Techniques

Guide d'utilisation : Module officiel de caméra Raspberry Pi v3 [Angle - Standard 75]

Pour un premier contact réussi avec le module officiel de caméra Raspberry Pi v3 [Angle - Standard 75], il est utile de suivre quelques étapes simples, depuis l’installation physique jusqu’aux bonnes pratiques de maintenance, afin de profiter pleinement de ses capacités d’image.

1. Installation et configuration initiale

1. Éteindre complètement le Raspberry Pi et le débrancher de l’alimentation pour éviter tout risque de court‑circuit.
2. Repérer le port CSI (Camera Serial Interface) sur la carte Raspberry Pi : il s’agit d’un connecteur fin, généralement situé près du port HDMI, muni d’un loquet plastique.
3. Soulever délicatement le loquet du port CSI en tirant les deux bords vers le haut, sans forcer pour ne pas l’endommager.
4. Insérer la nappe FFC de la caméra : les contacts métalliques de la nappe doivent être orientés vers les contacts du connecteur CSI (souvent vers l’intérieur de la carte).
5. Une fois bien alignée, refermer le loquet du port CSI pour bloquer la nappe en place ; la nappe ne doit pas bouger si l’on tire légèrement dessus.
6. Fixer la caméra sur son support (boîtier, trépied, châssis de robot) à l’aide de vis adaptées aux quatre trous de montage, en veillant à ce que la lentille soit dégagée et centrée selon la scène à filmer.
7. Rebrancher l’alimentation du Raspberry Pi et démarrer le système d’exploitation (idéalement Raspberry Pi OS à jour).
8. Activer la prise en charge de la caméra si besoin : sur les versions récentes de Raspberry Pi OS utilisant libcamera, la caméra est généralement détectée automatiquement ; en cas de doute, vérifier les mises à jour et la documentation Raspberry Pi.
9. Tester la capture d’image via une commande ou un outil graphique (par exemple en utilisant libcamera-still ou un utilitaire de prévisualisation) pour confirmer le bon fonctionnement.

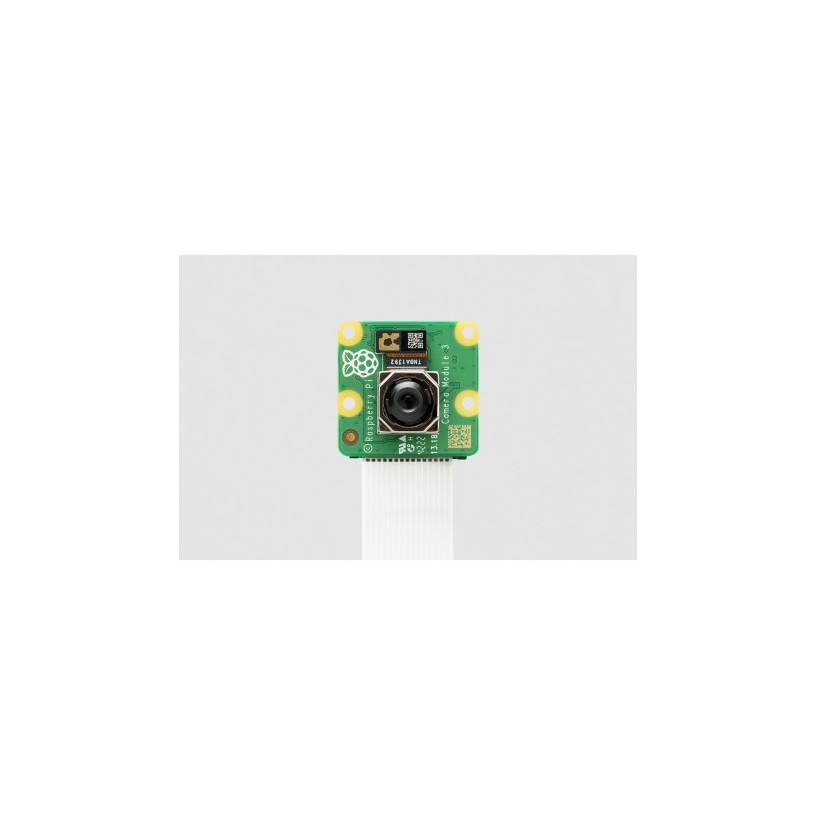

2. Présentation des composants principaux Le module officiel de caméra Raspberry Pi v3 [Angle - Standard 75] est construit autour de plusieurs éléments distincts : – Le capteur Sony IMX708 : situé au centre du circuit imprimé, il convertit la lumière en signal numérique de haute qualité. – La lentille et le bloc optique : un ensemble compact, noir, entourant le capteur, qui définit l’angle de vue et la mise au point ; dans cette version, l’angle diagonal est de 75° et l’autofocus est géré par logiciel. – Le PCB (circuit imprimé) : plaque verte comportant les pistes électroniques, les composants de traitement du signal, le logo Raspberry Pi, ainsi que divers marquages (numéros de série, QR code d’identification). – Les quatre trous de fixation : placés aux coins du module, ils permettent de visser la caméra sur une plaque, un boîtier ou un support articulé pour des installations propres et solides. – La nappe FFC (Flat Flexible Cable) : câble souple, plat, reliant la caméra au port CSI du Raspberry Pi, conçu pour limiter l’encombrement et permettre divers angles de montage. Aucune alimentation séparée n’est nécessaire : l’énergie et les données transitent intégralement via le port CSI.

3. Utilisation de base Après la première installation, quelques opérations simples permettent de démarrer vos captures : – Mise sous tension : une fois le Raspberry Pi démarré, la caméra est alimentée automatiquement, sans bouton spécifique sur le module. – Test rapide : utiliser un terminal pour lancer une commande de capture, par exemple avec libcamera-still (capture photo) ou libcamera-vid (enregistrement vidéo), ou se servir d’une interface graphique fournie par certains environnements de bureau. – Réglage du cadrage : incliner ou déplacer le support, ajuster l’orientation de la caméra et vérifier l’aperçu en temps réel pour s’assurer que le champ de 75° couvre exactement la zone souhaitée (entrée, bureau, maquette de robot, etc.). – Autofocus : la mise au point automatique peut être contrôlée par logiciel ; selon l’application, il est possible de déclencher un autofocus ponctuel ou continu, pratique pour suivre des objets en mouvement ou des scènes changeantes. – Enregistrement vidéo : choisir la résolution (par exemple 1920 × 1080 pour du Full HD) et la fréquence d’images (jusqu’à 60 fps selon les réglages), puis lancer l’enregistrement vers un fichier sur la carte microSD ou un support de stockage externe. – Capture photo : pour les photos statiques, sélectionner la résolution maximale, ajuster l’exposition et la balance des blancs via les paramètres logiciel, puis déclencher la prise de vue ; le capteur haute définition révèle finement les détails des maquettes, documents, paysages ou objets techniques. Pour des usages plus avancés (vision par ordinateur, détection de mouvement, reconnaissance d’objets), des bibliothèques comme OpenCV ou des frameworks d’IA peuvent être associés à la caméra.

4. Conseils de maintenance et de sécurité – Manipuler avec soin : toujours tenir le module par les bords du PCB, éviter de toucher la lentille et les composants électroniques avec les doigts pour ne pas déposer de gras ou d’électricité statique. – Protéger la lentille : en cas d’installation dans un environnement poussiéreux ou proche de sources de vapeur, ajouter une petite vitre de protection ou un boîtier adapté tout en laissant un champ de vision dégagé. – Nettoyage : si des traces apparaissent sur la lentille, utiliser une poire soufflante et un chiffon microfibre sec ou légèrement humidifié avec un produit spécifique pour optiques ; éviter les solvants agressifs qui pourraient endommager les revêtements. – Gestion de la chaleur : même si la caméra consomme peu, assurer une ventilation correcte autour du Raspberry Pi, surtout en cas d’enregistrement vidéo longue durée ou d’utilisation intensive de l’IA. – Sécurité électrique : ne jamais brancher ou débrancher la nappe FFC lorsque le Raspberry Pi est sous tension ; cette précaution prévient les courts‑circuits et prolonge la durée de vie du connecteur CSI. – Fixation solide : pour les projets mobiles (robots, drones, bras articulés), bien sécuriser le module avec des vis et éventuellement des entretoises afin d’éviter les vibrations excessives ou la traction sur la nappe. – Mises à jour logicielles : garder le système Raspberry Pi OS et les paquets libcamera à jour garantit une meilleure compatibilité, une meilleure qualité d’image et un autofocus plus efficace. En appliquant ces bonnes pratiques, le module officiel de caméra Raspberry Pi v3 [Angle - Standard 75] offre une fiabilité sur le long terme, prêt à accompagner de nombreux projets visuels, éducatifs ou professionnels.
