TV HAT pour Raspberry Pi Officiel

Conçu spécialement pour transformer un simple micro‑ordinateur en véritable tuner TNT haute définition, TV HAT pour Raspberry Pi Officiel permet de recevoir, décoder et enregistrer les flux TV numériques DVB‑T et DVB‑T2 directement sur votre Raspberry Pi, avec une électronique optimisée, une compatibilité logicielle étendue et une intégration parfaitement adaptée aux projets multimédia domestiques comme professionnels.

La carte s’appuie sur un PCB en fibre de verre FR‑4 de qualité industrielle, équipé de pistes cuivrées à haute précision et d’un vernis de protection (solder mask) vert anti‑oxydation pour garantir une excellente longévité, même en fonctionnement continu. Le connecteur coaxial RF blindé assure une excellente tenue mécanique et une résistance aux interférences parasites, tandis que l’en-tête GPIO 40 broches plaqué or limite l’usure et la corrosion au fil des montages et démontages. La production suit les standards RoHS et des procédures de tests en usine qui réduisent drastiquement les risques de défauts, pour un tuner TV stable, durable et économe en énergie.

Utilisé avec un Raspberry Pi 2, 3, 4 ou plus récent, TV HAT pour Raspberry Pi Officiel se prête à de nombreuses utilisations : construire un serveur TV à la maison, diffuser un bouquet de chaînes TNT sur le réseau local, transformer un écran en téléviseur numérique sans décodeur supplémentaire, créer un enregistreur numérique PVR ou encore développer des projets d’affichage dynamique dans un environnement éducatif ou professionnel. L’installation compacte en format HAT laisse l’ensemble discret et silencieux, idéal pour un salon ou une chambre, et les retours d’utilisateurs soulignent la simplicité du montage ainsi que la fiabilité de la réception, même sur de longues sessions d’enregistrement.

Spécifications Techniques

Guide d'utilisation : TV HAT pour Raspberry Pi Officiel

Pour un premier contact réussi avec TV HAT pour Raspberry Pi Officiel, ce guide détaille chaque étape, de l’installation au bon entretien, afin d’obtenir rapidement une réception TV fluide et agréable. L’ensemble du processus reste abordable même pour un débutant, à condition de suivre soigneusement l’ordre proposé.

1. Installation et étapes de configuration Commencer par éteindre complètement le Raspberry Pi et débrancher l’alimentation. Poser le Raspberry Pi sur une surface plane et non conductrice, puis repérer le connecteur GPIO 40 broches. Aligner délicatement le connecteur femelle de la carte TV HAT avec ce GPIO, en vérifiant que la première broche correspond bien à la bonne orientation. Presser uniformément jusqu’à ce que la carte s’enfiche fermement sans forcer exagérément. Fixer ensuite la carte à l’aide des entretoises et vis fournies, afin d’éviter tout mouvement et tout risque de court‑circuit avec d’autres éléments métalliques.

Connecter ensuite l’antenne TV à la prise coaxiale de la carte, idéalement via un câble de bonne qualité relié à une antenne râteau ou d’intérieur adaptée à la réception TNT de la région. Rebrancher l’alimentation du Raspberry Pi et démarrer le système d’exploitation. Une fois sous Raspberry Pi OS ou une autre distribution compatible, mettre à jour le système (mise à jour des paquets et du firmware), puis installer les pilotes DVB nécessaires si ceux‑ci ne sont pas déjà intégrés. De nombreux utilisateurs optent pour TVHeadend en tant que serveur TV : après installation, ouvrir l’interface web de TVHeadend, lancer la détection automatique de l’adaptateur DVB, choisir la région et lancer un scan des multiplex pour trouver les chaînes disponibles.

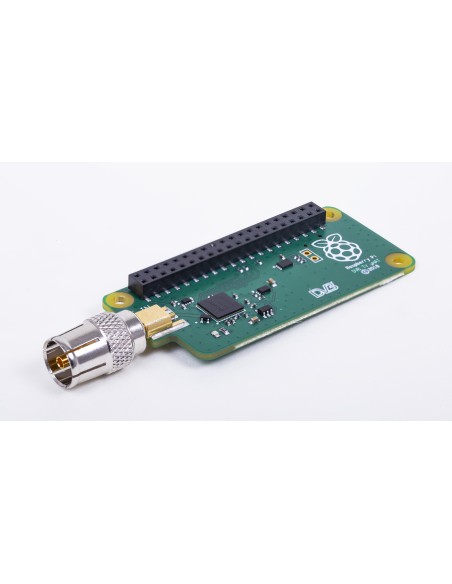

2. Vue d’ensemble des composants La carte comporte plusieurs zones importantes à connaître. Le connecteur GPIO 40 broches assure la liaison de données et l’alimentation depuis le Raspberry Pi ; il ne doit jamais être branché ou débranché lorsque la carte est sous tension. À proximité, un circuit intégré principal gère la réception et le décodage des flux DVB‑T/T2. Des composants passifs (condensateurs, résistances, bobines) stabilisent l’alimentation, filtrent les signaux et améliorent la qualité RF. Le connecteur RF coaxial, situé sur un bord de la carte, reçoit le câble d’antenne : il est généralement de type MCX ou similaire, parfois accompagné d’un adaptateur vers un connecteur TV standard. Des perçages aux coins de la carte permettent la fixation via les entretoises incluses, garantissant une distance de sécurité avec le Raspberry Pi et optimisant la dissipation thermique.

3. Utilisation de base Une fois l’installation matérielle et logicielle réalisée, l’utilisation quotidienne devient très simple. Pour regarder la TV en direct, lancer l’application choisie (interface web de TVHeadend, client Kodi, VLC configuré pour lire le flux, ou un autre logiciel compatible) et sélectionner la chaîne souhaitée dans la liste des services détectés. Il est possible de passer rapidement d’une chaîne à l’autre, de consulter la grille des programmes (EPG) lorsque le logiciel le permet, ou encore de planifier un enregistrement. Pour enregistrer une émission, paramétrer dans TVHeadend ou dans l’application PVR l’heure de début, la durée ou la règle récurrente (par exemple, tous les jours à une heure donnée). Le flux vidéo sera alors sauvegardé sur la carte microSD du Raspberry Pi, un disque dur USB ou un partage réseau, en fonction de la configuration.

Pour un usage avancé, le Raspberry Pi peut diffuser le flux TV vers d’autres appareils du réseau local : ordinateurs, tablettes, smartphones, boîtiers multimédia. TV HAT pour Raspberry Pi Officiel devient ainsi le cœur d’un petit serveur TV domestique. Le contrôle du volume et des fonctions habituelles (pause, reprise, avance rapide lors d’un enregistrement) dépend du logiciel utilisé, mais repose toujours sur la même base : la carte reçoit le signal TNT, le décode, puis le met à disposition de l’application qui l’affiche ou l’enregistre.

4. Conseils de maintenance et de sécurité Pour préserver la durée de vie de TV HAT pour Raspberry Pi Officiel, il est recommandé de l’installer dans un boîtier ou un environnement offrant une bonne circulation d’air, surtout si le Raspberry Pi sert aussi à d’autres tâches intensives. Éviter toute exposition prolongée à la chaleur directe (radiateur, plein soleil) ou à l’humidité. Avant toute intervention matérielle, comme débrancher l’antenne ou retirer la carte, couper l’alimentation du Raspberry Pi afin de limiter les risques de surtension ou de dommage sur le connecteur GPIO. Nettoyer la carte uniquement à l’aide d’un pinceau antistatique ou d’air sec, jamais avec des liquides ou des produits ménagers.

Sur le plan logiciel, maintenir le système d’exploitation à jour, ainsi que les paquets liés à la pile DVB et au logiciel de gestion TV (TVHeadend, Kodi, etc.). Des mises à jour régulières améliorent souvent la stabilité, la détection de services et la gestion de l’EPG. En cas de réception instable, vérifier d’abord le câblage d’antenne, la qualité du signal à la source, ainsi que la configuration des multiplex dans le logiciel avant de suspecter un problème de matériel. En appliquant ces bonnes pratiques, la carte conservera de bonnes performances et un fonctionnement fiable pendant de longues années.
