Raspberry Pi Compute Module 4S 1GB, 8GB eMMC

Conçue pour les intégrateurs exigeants et les passionnés d’embarqué, la Raspberry Pi Compute Module 4S 1GB, 8GB eMMC condense la puissance d’un Raspberry Pi 4 dans un format compact type carte SO‑DIMM, idéal pour créer des produits finis, des passerelles IoT industrielles, des robots intelligents ou des systèmes multimédias embarqués à haute fiabilité.

Basée sur un PCB multicouche en fibre de verre FR‑4 haute densité, cette carte de calcul bénéficie de pistes optimisées pour les signaux haute fréquence, d’un vernis épargne protecteur et d’un contrôle qualité industriel, avec des composants montés en surface soigneusement sélectionnés pour leur stabilité thermique et leur endurance dans le temps, tout en respectant les normes environnementales européennes (RoHS, recyclabilité accrue et consommation électrique maîtrisée) afin d’offrir une solution durable pour des déploiements à long terme.

Que ce soit pour piloter une borne interactive, une imprimante 3D, un système domotique discret ou un cluster de micro‑services, la Raspberry Pi Compute Module 4S 1GB, 8GB eMMC s’intègre dans un support personnalisé ou un module IO standard pour offrir une expérience fluide : démarrage rapide grâce au stockage eMMC, réduction de l’encombrement dans vos boîtiers, fiabilité accrue pour un usage 24/7 et une plateforme logicielle Raspberry Pi OS et Linux largement documentée par une communauté mondiale active, rassurante pour les débutants comme pour les professionnels.

Spécifications Techniques

Guide d'utilisation : Raspberry Pi Compute Module 4S 1GB, 8GB eMMC

Pour un premier projet avec la Raspberry Pi Compute Module 4S 1GB, 8GB eMMC, il suffit de suivre quelques étapes structurées : d’abord préparer la carte porteuse, puis installer le système d’exploitation sur l’eMMC, connecter les périphériques et assurer une bonne dissipation thermique, afin d’obtenir une plateforme stable et prête à être intégrée dans votre produit final.

1. Installation et mise en route Commencer par choisir une carte porteuse compatible Compute Module 4S, idéalement équipée au minimum d’une alimentation stable 5 V, d’un port USB pour le clavier/souris, d’un port HDMI ou d’un connecteur d’affichage et, si nécessaire, d’un port Ethernet. Insérer délicatement la Raspberry Pi Compute Module 4S 1GB, 8GB eMMC dans le connecteur dédié type SO‑DIMM en veillant à aligner correctement les détrompeurs, puis verrouiller le module si la carte porteuse dispose de clips de maintien. Une fois la partie matérielle prête, utiliser un PC pour flasher l’image de Raspberry Pi OS ou d’un autre système compatible sur la mémoire eMMC intégrée à l’aide des outils fournis par la fondation Raspberry Pi (mode boot USB ou utilitaire rpiboot, selon la documentation de la carte porteuse). Après le flash, connecter l’alimentation, l’écran, le clavier et éventuellement un câble réseau, puis mettre la carte sous tension : la première phase de démarrage va terminer la configuration de base du système.

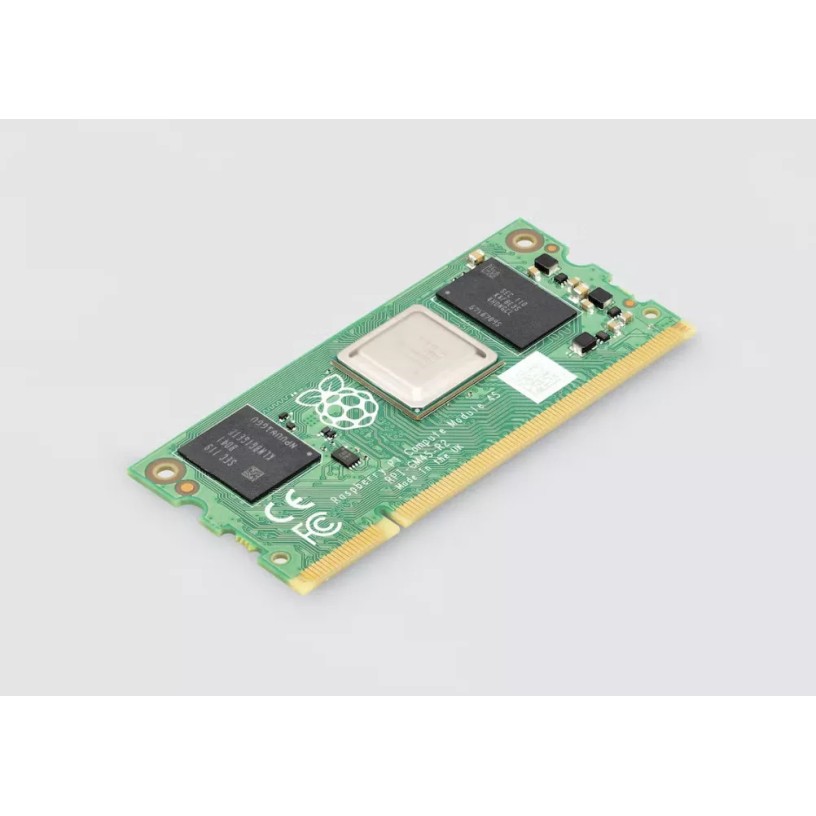

2. Aperçu des composants et connecteurs Sur le module lui‑même, le composant le plus visible est le SoC Broadcom BCM2711, généralement recouvert d’un capot métallique ou d’un vernis noir, entouré d’une puce mémoire LPDDR4 et du boîtier eMMC 8 Go, ainsi que de petits composants passifs (résistances, condensateurs) gérant l’alimentation et la stabilité des signaux. Tout le reste des connecteurs utilisateurs (ports USB, HDMI, Ethernet, GPIO, connecteurs caméra et écran, alimentation) se trouve sur la carte porteuse : c’est elle qui transforme la Raspberry Pi Compute Module 4S 1GB, 8GB eMMC en carte de développement ou en carte mère de produit fini. Selon le modèle de carte porteuse, il est possible de disposer de broches GPIO au format broches mâles, de boutons de reset, d’en‑têtes pour ventilateurs, de logements pour modules supplémentaires ainsi que de points de test utiles pour le diagnostic ou la production en série.

3. Utilisation de base Lors du premier démarrage, suivre l’assistant de configuration de Raspberry Pi OS : choisir la langue, le fuseau horaire, le mot de passe et, si une connexion réseau filaire est disponible, laisser le système effectuer ses premières mises à jour. Une fois arrivé sur le bureau ou en ligne de commande, utiliser l’outil de configuration Raspberry Pi pour activer les interfaces nécessaires telles que I2C, SPI, UART ou les caméras CSI. Pour un usage multimédia, connecter un écran à la sortie vidéo de la carte porteuse et configurer la résolution dans les paramètres d’affichage ; pour un usage industriel ou IoT, installer les bibliothèques de contrôle des GPIO, déployer vos scripts Python ou vos conteneurs Docker et tester les entrées/sorties reliées aux capteurs et actionneurs. La mémoire eMMC de 8 Go permet un lancement rapide du système et une meilleure résistance aux coupures de courant qu’une carte microSD, ce qui est particulièrement appréciable en environnement professionnel.

4. Entretien et sécurité Pour garantir une longue durée de vie, il est conseillé de surveiller la température du SoC via les outils fournis par le système d’exploitation et, en cas d’usage intensif ou d’environnement chaud, d’ajouter un dissipateur thermique ou un petit ventilateur relié à la carte porteuse. Utiliser une alimentation de qualité, correctement régulée, afin d’éviter les fluctuations de tension qui peuvent endommager l’électronique ou corrompre les données stockées sur l’eMMC. Éviter de manipuler la carte sans décharge électrostatique préalable : toucher un objet métallique relié à la terre ou utiliser un bracelet antistatique réduit fortement les risques. Enfin, maintenir le système d’exploitation et les logiciels à jour, mettre en place des sauvegardes régulières de l’eMMC via des images disque et protéger l’accès réseau (mots de passe forts, pare‑feu, mises à jour de sécurité) afin de disposer d’une plateforme fiable, sûre et prête pour une utilisation 24/7 dans vos produits ou prototypes.
