Support de carte caméra V2 pour Raspberry Pi

Conçu pour les projets exigeants de vision embarquée, Support de carte caméra V2 pour Raspberry Pi est un module de caméra haute précision monté sur carte, optimisé pour Raspberry Pi 4B et 3B+, offrant une capture d’images fluide, une intégration propre sur PCB et un support mécanique stable pour les applications de robotique, de surveillance et d’objets connectés.

La carte électronique s’appuie sur un PCB en fibre de verre FR4 haute densité, doté de pistes cuivrées protégées par un vernis épargne garantissant une excellente résistance à l’oxydation et aux variations de température. Les connecteurs sont choisis pour leur fiabilité : contacts dorés pour limiter l’usure, embase réseau RJ45 robuste, fixations mécaniques renforcées pour réduire les vibrations autour du module caméra. Le support de caméra en plastique technique moulé présente une bonne tenue thermique, ne se déforme pas dans la durée et offre un maintien rigide de l’optique. La nappe souple FFC, prévue pour de multiples flexions, assure une liaison stable entre la caméra et la carte tout en préservant la durée de vie du système. L’ensemble répond aux standards actuels de réduction des substances nocives (type RoHS), pour une solution plus respectueuse de l’environnement et pensée pour durer.

Support de carte caméra V2 pour Raspberry Pi trouve naturellement sa place dans les projets de robot suiveur de ligne, de bras robotisé, de mini‑drone expérimental, mais aussi dans les systèmes de vidéo‑surveillance légère, de monitoring à distance ou de stations domotiques intelligentes. L’utilisateur peut fixer la caméra sur un châssis, une coque imprimée en 3D ou un boîtier mural, orienter précisément l’optique, puis laisser le Raspberry Pi gérer la capture, l’enregistrement ou l’analyse d’images. Dans un atelier de makers, le module apporte un côté ludique et créatif, propice aux expérimentations en computer vision ou en reconnaissance d’objets ; dans un cadre plus professionnel, il permet de prototyper rapidement des systèmes d’inspection visuelle ou des bornes interactives. Un montage propre, sans câbles qui pendent, améliore la fiabilité, réduit le stress lors des démonstrations et renforce la convivialité autour du projet, que ce soit en classe, en fablab ou en entreprise.

Spécifications Techniques

Guide d'utilisation : Support de carte caméra V2 pour Raspberry Pi

Avant la première mise en service de Support de carte caméra V2 pour Raspberry Pi, il est utile de prendre un moment pour bien identifier chaque élément, préparer le Raspberry Pi et suivre une procédure d’installation méthodique. Un montage rigoureux garantit une meilleure qualité d’image, une plus grande fiabilité et évite les mauvaises surprises au moment de lancer la capture vidéo.

1. Installation et étapes de configuration Commencer par éteindre complètement le Raspberry Pi et débrancher l’alimentation afin d’éviter tout court‑circuit pendant la manipulation. Poser ensuite la carte et le module caméra sur une surface propre et antistatique, en évitant de toucher la lentille du capteur avec les doigts. Insérer délicatement la nappe FFC dans le connecteur caméra du Raspberry Pi (port CSI), en respectant le sens des contacts, puis verrouiller le connecteur en abaissant la petite barrette de retenue. Fixer le support caméra à son emplacement final : sur un châssis de robot, sur un support imprimé en 3D, dans un boîtier mural ou au-dessus d’un écran, en utilisant les trous de fixation ou les ergots prévus. S’assurer que la nappe n’est ni trop tendue ni fortement pliée, afin de préserver sa durée de vie. Rebrancher l’alimentation du Raspberry Pi, puis démarrer le système. Sous Raspberry Pi OS, activer l’interface caméra via l’outil de configuration (raspi-config ou équivalent) et installer les bibliothèques nécessaires à la capture d’images (libcamera, Picamera2, OpenCV, selon le projet). Un premier test de photo ou de flux vidéo permettra de vérifier immédiatement que le module est correctement reconnu.

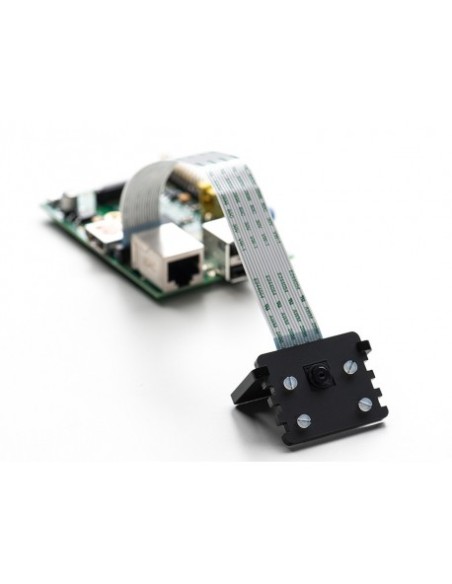

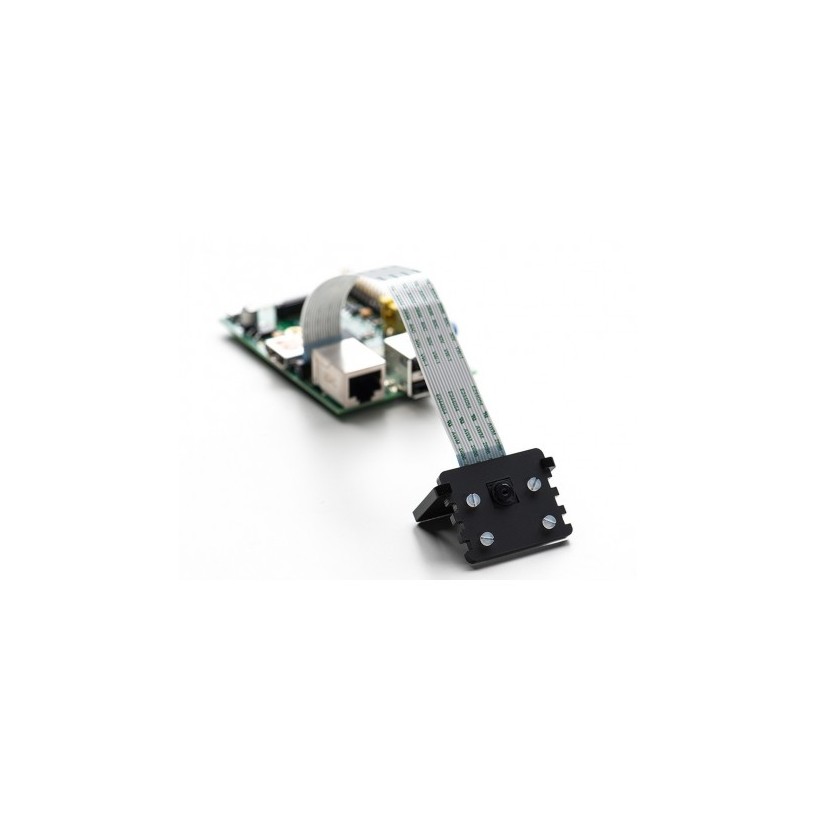

2. Vue d’ensemble des composants Le cœur du système est constitué du module caméra fixé dans un support plastique rigide : à l’avant se trouve la lentille et le capteur, à l’arrière le connecteur pour la nappe FFC. Le support intègre des logements ou fentes destinés à la fixation sur différents supports mécaniques, ce qui simplifie grandement le positionnement de l’optique par rapport à la scène à filmer. La carte électronique principale, de couleur verte, embarque divers composants : un port RJ45 Ethernet pour la connexion réseau du Raspberry Pi (lorsqu’elle est utilisée sur ou avec une carte de type HAT ou base), des composants de gestion du signal et des connecteurs d’extension. Des pastilles de fixation ou de soudure peuvent être présentes pour personnaliser l’intégration dans un montage spécifique. La nappe FFC agit comme liaison souple à haute densité, transportant les signaux vidéo entre la caméra et la carte du Raspberry Pi tout en autorisant un certain degré de mouvement ou d’orientation.

3. Utilisation de base Une fois le matériel monté et le système d’exploitation configuré, l’usage courant de Support de carte caméra V2 pour Raspberry Pi se fait en quelques étapes simples. Il suffit d’allumer le Raspberry Pi, d’ouvrir un terminal ou un environnement de développement (Python par exemple), puis de lancer une commande de capture ou un script de test. Selon la pile logicielle choisie, la visualisation peut se faire dans une fenêtre locale, dans un navigateur web via un serveur de streaming, ou être directement traitée par un programme de vision artificielle (détection de mouvement, reconnaissance d’objets, suivi de ligne pour robot, etc.). L’orientation de la caméra peut être ajustée en jouant sur la position du support : inclinaison vers le bas pour la détection au sol, orientation horizontale pour la vidéosurveillance, ou encore angle précis pour filmer un convoyeur ou un tableau d’affichage. Pour les projets en réseau, le port Ethernet du Raspberry Pi ou de la carte associée permet de transmettre les images en temps réel à un PC, un serveur ou un tableau de bord en ligne. Le fonctionnement quotidien se résume alors à démarrer le Raspberry Pi, vérifier le cadrage, puis lancer le programme souhaité.

4. Entretien et conseils de sécurité Pour maintenir la qualité d’image, un nettoyage régulier mais délicat de la lentille est recommandé : utiliser un chiffon microfibre propre, éventuellement légèrement humidifié avec un produit adapté aux optiques, en évitant tout produit agressif. Protéger la carte de la poussière, de l’humidité et des projections de liquide en l’installant dans un boîtier ou derrière une vitre adaptée lorsque l’environnement est contraignant (atelier, garage, extérieur abrité). Veiller à ne pas forcer sur la nappe FFC lors des manipulations : ne pas tirer dessus pour déplacer la caméra, préférer tenir le support lui‑même. Toujours éteindre le Raspberry Pi avant de brancher ou débrancher la caméra pour éviter les décharges électrostatiques et les dommages sur le port CSI. En cas d’installation proche de moteurs, de servos ou de sources de vibrations, s’assurer que le support caméra est bien serré et, si possible, ajouter des rondelles ou silentblocs pour limiter les micro‑mouvements pouvant dégrader la netteté. Enfin, respecter les règles de confidentialité et de droit à l’image lorsque la caméra est utilisée pour surveiller des espaces partagés ou filmer des personnes, en informant clairement les utilisateurs des lieux.
