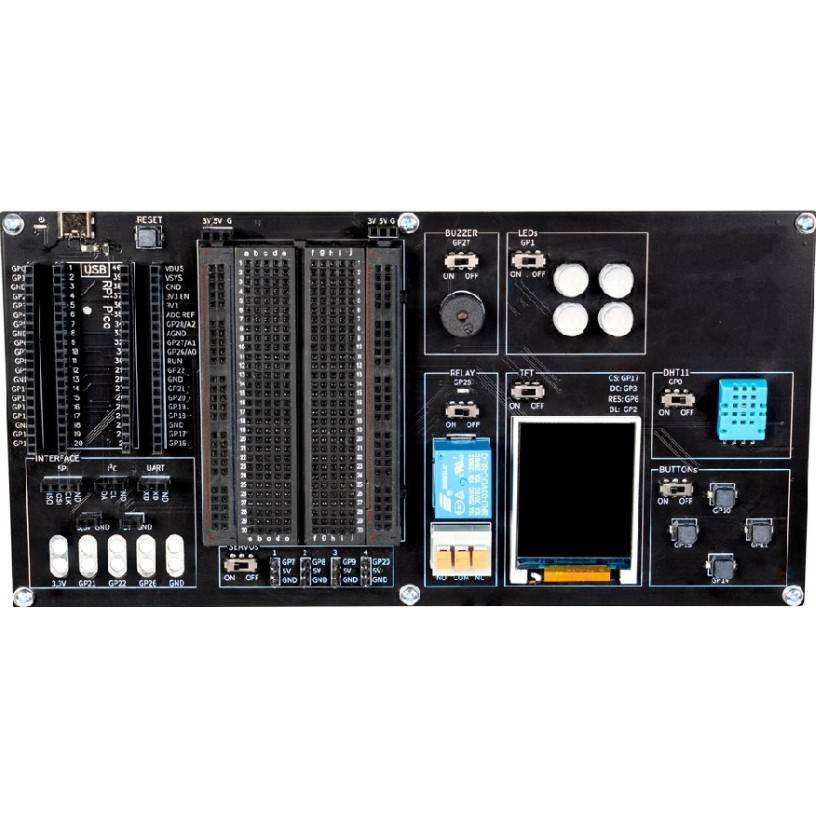

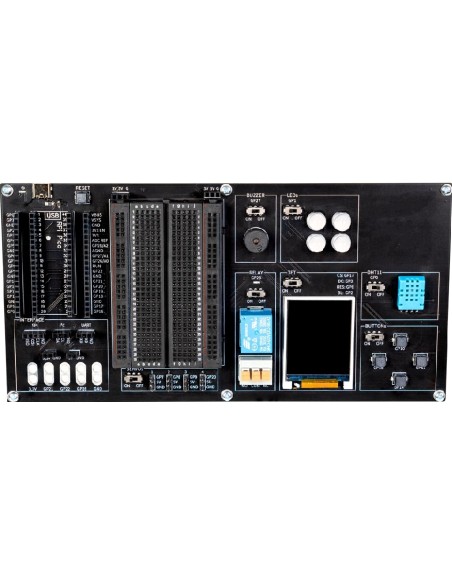

Carte d'exploration pour Raspberry Pi Pico
Carte d'exploration pour Raspberry Pi Pico
Carte d'exploration pour Raspberry Pi Pico
Carte d'exploration pour Raspberry Pi Pico

Carte d'exploration pour Raspberry Pi Pico

JOYIT

Caractéristiques techniques

  • Compatibilité : Raspberry Pi Pico et Pico W
  • Zones d’essai : Double breadboard intégrée
  • Affichage : Écran intégré pour données et messages
  • Signalisations : LEDs multiples et buzzer
  • Entrées utilisateur : Boutons poussoirs et interrupteur
  • Sorties de puissance : Relais et borniers à vis


Conçue pour l’apprentissage rapide de l’électronique et de la programmation, la carte d'exploration pour Raspberry Pi Pico est une plate‑forme complète qui regroupe breadboards, afficheur, boutons, relais, buzzer et connectique pédagogique afin de transformer n’importe quel Raspberry Pi Pico en véritable laboratoire d’expérimentation interactif.

La carte repose sur un circuit imprimé haute densité en fibre de verre FR‑4, recouvert d’un vernis de protection (solder mask) sombre qui limite l’oxydation et les courts‑circuits accidentels, tandis que les pistes en cuivre sont traitées avec une finition étain ou or chimique pour garantir une excellente conductivité dans le temps. Les connecteurs, borniers et headers femelles pour le Raspberry Pi Pico sont renforcés et plaqués pour supporter des milliers d’insertions, et les breadboards sont fixées solidement sur le support rigide afin de résister aux manipulations répétées en salle de classe ou en atelier. La conception privilégie également des composants à faible consommation et conformes aux normes européennes en matière de substances dangereuses, ce qui en fait un outil durable et plus respectueux de l’environnement.

En classe, en fablab ou sur un coin de bureau à la maison, la carte d'exploration pour Raspberry Pi Pico facilite la création de projets concrets : tableau de bord connecté avec écran, petit système domotique grâce au relais intégré, jeux lumineux pilotés par LED, alarmes sonores avec buzzer, ou encore interfaces homme‑machine via les boutons et le commutateur. Les deux breadboards centrales permettent de prototyper sans soudure, de tester des capteurs ou modules IoT, et d’itérer en quelques secondes, ce qui renforce la confiance, la créativité et l’esprit d’expérimentation. Pour les enseignants, cette plate‑forme sert de support visuel clair, idéal pour illustrer pas à pas les notions de logique, d’entrées/sorties et de programmation embarquée, tout en favorisant les projets collaboratifs et la convivialité au sein du groupe.

Spécifications Techniques

Caractéristique Détail
Compatibilité microcontrôleur Raspberry Pi Pico / Raspberry Pi Pico W (connecteur dédié)
Zones de prototypage 2 breadboards enfichables 400 points (environ) pour montage sans soudure
Interface USB Port micro‑USB ou USB‑C (selon révision) pour alimentation et programmation via le Raspberry Pi Pico
Afficheur intégré Écran LCD/TFT couleur, diagonale typique 1,8" à 2", interface SPI, rétroéclairage pilotable
Boutons poussoirs 3 boutons utilisateur en façade, reliés à des GPIO du Raspberry Pi Pico via résistances de tirage
Interrupteur 1 commutateur à bascule pour la sélection de mode ou l’activation d’une fonction spécifique
Indicateurs lumineux Plusieurs LED d’état (alimentation, activité, sorties GPIO) avec résistances intégrées
Buzzer Buzzer piézoélectrique monté sur la carte, pilotable par sortie numérique (sons, alertes, feedback)
Module relais 1 relais embarqué, bornier à vis pour connexion de charges externes basse tension, LED de signalisation
Connectique d’extension Headers et broches pour capteurs, modules I2C/SPI, entrées analogiques et numériques supplémentaires
Tension d’alimentation Principalement via USB du Raspberry Pi Pico (5 V), régulation locale pour les différents sous‑ensembles
Protection Résistances de limitation, diodes sur le relais, implantation soignée pour réduire les risques de courts‑circuits
Dimensions approximatives Carte rectangulaire compacte, optimisée pour un usage sur bureau ou en valise pédagogique
Usage recommandé Enseignement, auto‑formation, prototypage rapide, ateliers STEM, projets IoT et domotique légère
Prix indicatif 26,90 € (vendeur : GGalaxus FR, susceptible de varier)

Guide d'utilisation : Carte d'exploration pour Raspberry Pi Pico

La carte d'exploration pour Raspberry Pi Pico a été pensée pour qu’un débutant puisse réaliser ses premiers montages en très peu de temps tout en offrant suffisamment de possibilités pour des projets plus avancés. Le guide suivant accompagne une première prise en main, depuis l’installation jusqu’aux bons réflexes de sécurité. 1. Installation et étapes de mise en route 1. Vérifier le contenu : s’assurer de disposer de la carte d’exploration, du Raspberry Pi Pico (ou Pico W), du câble USB adapté et, éventuellement, de quelques composants (LED, résistances, capteurs) pour les premiers essais. 2. Préparer le Raspberry Pi Pico : - Télécharger le firmware MicroPython ou l’outil de programmation souhaité (Thonny, Arduino IDE compatible RP2040, ou SDK C/C++). - Brancher le Raspberry Pi Pico directement à l’ordinateur en USB, installer si besoin les pilotes et charger un premier firmware selon la documentation officielle Raspberry Pi. 3. Monter le Raspberry Pi Pico sur la carte d’exploration : - Identifier le connecteur dédié au Pico sur la carte (généralement un double header femelle). - Orienter correctement le Raspberry Pi Pico en alignant le port USB avec l’indication présente près du bord de la carte. - Enfoncer doucement le module dans le connecteur jusqu’à ce qu’il soit bien maintenu. 4. Connexion à l’ordinateur : - Brancher le câble USB sur le port du Raspberry Pi Pico désormais inséré sur la plate‑forme. - L’ordinateur reconnaît le périphérique ; ouvrir ensuite l’IDE choisi (Thonny, par exemple) pour établir la connexion. 5. Test rapide : - Lancer un petit script d’exemple (clignotement de LED, affichage d’un message sur l’écran) pour vérifier que tout est fonctionnel avant de passer à des montages plus complexes. 2. Vue d’ensemble des composants La compréhension de l’implantation des éléments permet d’éviter les erreurs de câblage et de mieux exploiter le potentiel de la carte : - Zone Raspberry Pi Pico : située en général sur le côté gauche, elle comporte le connecteur principal qui relie l’ensemble des GPIO aux différents sous‑modules de la carte et aux headers d’extension. - Port USB : solidaire du Raspberry Pi Pico, il sert à la programmation et à l’alimentation principale. Un indicateur lumineux de présence de tension est souvent présent à proximité. - Breadboards centrales : deux plages de prototypage à contacts à ressort, numérotées, utilisées pour insérer résistances, LED, capteurs, potentiomètres, etc. Elles sont reliées à la masse (GND) et aux lignes d’alimentation 3,3 V/5 V via des rails latéraux. - Afficheur LCD/TFT : positionné au centre de la carte, il est relié via une interface SPI au Raspberry Pi Pico. On l’utilise pour afficher du texte, des valeurs de capteurs, des menus simples ou des graphiques basiques. - Boutons poussoirs : trois boutons placés au‑dessus de la zone d’affichage, chacun connecté à une broche GPIO spécifique. Ils servent de commandes utilisateur (validation, navigation de menu, démarrage/arrêt d’un programme, etc.). - Interrupteur à bascule : souvent utilisé comme sélecteur de mode (par exemple, test manuel/automatique, ou activation d’un relais). Sa position peut être lue par le Raspberry Pi Pico. - LED intégrées : réparties sur la carte, certaines indiquent l’alimentation ou l’état de sorties logiques. D’autres peuvent être accessibles par code pour des effets lumineux ou des signaux visuels. - Buzzer : petit élément circulaire, utilisé pour émettre des bips, alarmes ou petits effets sonores, piloté par une sortie numérique ou PWM. - Relais et bornier : module bleu ou noir comportant un bornier à vis permettant de connecter une charge externe basse tension. Une LED de proximité signale l’activation du relais lorsque la bobine est commandée via une broche GPIO. - Connecteurs et headers supplémentaires : rangées de broches exposant les signaux I2C, SPI, UART, analogiques et numériques pour brancher d’autres cartes filles, capteurs environnementaux, modules radio, etc. 3. Utilisation de base Une fois la carte configurée, quelques étapes simples permettent de profiter rapidement de ses fonctions : - Mise sous tension : la carte s’alimente dès que le câble USB est relié au Raspberry Pi Pico et à l’ordinateur ou à un chargeur compatible. Vérifier que la LED d’alimentation s’allume. - Connexion logicielle : ouvrir l’environnement de développement, sélectionner le port correspondant au Raspberry Pi Pico, puis créer un nouveau script. - Tester les boutons et les LED : 1. Écrire quelques lignes de code pour configurer les broches des boutons en entrée avec résistances de tirage (pull‑up) et les LED associées en sortie. 2. Envoyer le script et observer la réaction des LED lorsque les boutons sont pressés. - Utiliser l’afficheur : 1. Importer une bibliothèque adaptée à l’écran (souvent fournie avec un exemple). 2. Initialiser l’écran dans le code, puis afficher du texte : par exemple « Température : XX °C » ou « Bienvenue ». Cela aide à visualiser en temps réel les mesures de capteurs connectés sur les breadboards. - Essai du buzzer : 1. Configurer une broche en sortie PWM. 2. Faire varier la fréquence et la durée pour générer un bip ou une petite mélodie à la fin d’une mesure ou pour signaler une erreur. - Commande du relais : 1. Vérifier la tension et le type de charge que l’on souhaite commuter (toujours basse tension et raisonnable pour un usage pédagogique). 2. Relier la charge au bornier du relais en respectant les indications (COM, NO/NC). 3. Piloter la broche de commande du relais dans le code (niveau haut/bas) et observer le clic mécanique accompagné de l’allumage de la LED du module. - Prototypage sur breadboard : insérer LED, résistances, capteurs et les relier aux broches du Raspberry Pi Pico via des fils de liaison souples. Tester rapidement plusieurs schémas sans soudure avant, éventuellement, de les reproduire sur un PCB définitif. 4. Conseils de maintenance et de sécurité Pour prolonger la durée de vie de la carte et travailler en toute sérénité, quelques habitudes sont à adopter : - Couper l’alimentation avant modification : toujours débrancher le câble USB avant de reconfigurer les branchements, de déplacer le Raspberry Pi Pico ou de connecter une charge sur le relais. - Respecter les limites de tension et de courant : ne jamais appliquer de tension supérieure aux spécifications du Raspberry Pi Pico et de la carte d’exploration. Pour le relais, rester dans les plages de courant indiquées par le fabricant et éviter le secteur tant que l’on n’est pas expérimenté et encadré. - Éviter l’électricité statique : manipuler le Raspberry Pi Pico et la carte sur une surface sèche, éviter les textiles très chargés électrostatiquement, et toucher une surface métallique reliée à la terre avant de prendre les composants. - Protéger les breadboards : ne pas forcer les composants lors de l’insertion pour ne pas détériorer les contacts internes. Un rangement dans une valise ou une boîte lorsque la carte n’est pas utilisée limite l’accumulation de poussière et d’oxydation. - Nettoyage : en cas de poussière, utiliser un pinceau antistatique ou une bombe d’air sec. Ne jamais employer de produits liquides ou solvant sur le PCB ou l’écran. - Surveillance en contexte pédagogique : avec des enfants ou des débutants, accompagner les manipulations de consignes claires sur ce qu’il est permis de brancher ou non. Expliquer simplement pourquoi certaines tensions ou charges sont déconseillées. En respectant ces recommandations, la carte d'exploration pour Raspberry Pi Pico reste un compagnon fiable pour des centaines d’heures d’expérimentation, de cours et de projets créatifs.

Découvrez les autres produits de la catégorie : Extensions & Microcontrôleurs

Pour enrichir encore vos projets et compléter votre atelier électronique autour du Raspberry Pi Pico, explorez la sélection dédiée aux cartes filles, modules de capteurs, shields de communication et kits pédagogiques de la catégorie Extensions & Microcontrôleurs afin de trouver les extensions parfaitement adaptées à vos idées les plus ambitieuses.

FAQ

La carte d'exploration pour Raspberry Pi Pico est-elle adaptée aux débutants complets en électronique ?

Oui, cette plate‑forme a été pensée pour l’initiation : les breadboards permettent de brancher des composants sans soudure, les boutons, LED, buzzer et relais sont déjà câblés, et l’ensemble se pilote avec de petits programmes simples. Avec quelques tutoriels de base sur le Raspberry Pi Pico, un débutant complet peut réaliser ses premiers montages en quelques heures seulement.

Quels logiciels peut-on utiliser pour programmer les projets sur la carte d'exploration pour Raspberry Pi Pico ?

La carte étant basée sur le Raspberry Pi Pico, elle est compatible avec les environnements usuels de ce microcontrôleur : MicroPython via Thonny, Arduino IDE (avec le support RP2040 installé), ou encore le SDK officiel C/C++ de Raspberry Pi. Il suffit de sélectionner les bonnes broches GPIO correspondant aux boutons, LED, écran et relais tels qu’indiqués dans la documentation de la carte.

Peut-on connecter des capteurs et modules supplémentaires sur la carte d'exploration pour Raspberry Pi Pico ?

Oui, plusieurs headers et broches d’extension donnent accès aux bus I2C, SPI, UART ainsi qu’aux entrées analogiques et numériques libres du Raspberry Pi Pico. Il est ainsi possible d’ajouter des capteurs de température, d’humidité, de mouvement, des modules radio (LoRa, Wi‑Fi additionnel, RF 433 MHz, etc.) ou encore des afficheurs complémentaires, en utilisant la zone breadboard et des câbles de liaison.
