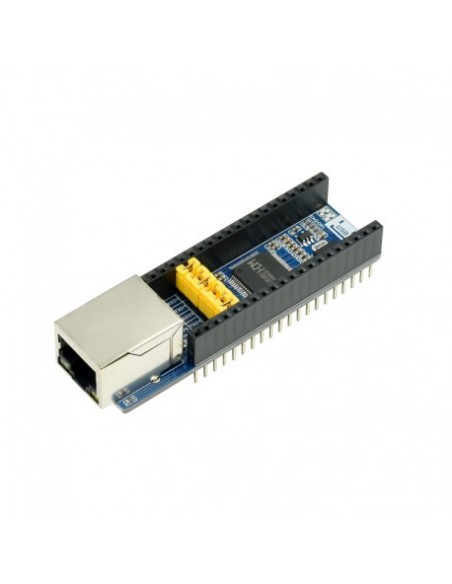

Convertisseur Ethernet vers UART pour Raspberry Pi Pico

Conçu pour les projets réseau les plus exigeants, le Convertisseur Ethernet vers UART pour Raspberry Pi Pico offre une passerelle fiable entre le monde IP (10/100 Mbps) et la liaison série UART, idéal pour créer des objets connectés, des systèmes domotiques ou des applications industrielles à partir de votre microcontrôleur compact.

Le circuit imprimé haute densité repose sur une PCB multicouche de qualité industrielle, dotée de pistes optimisées pour réduire les interférences et garantir l’intégrité des signaux à haute vitesse. Le connecteur RJ45 blindé intègre un transformateur d’isolement pour protéger la carte et le Raspberry Pi Pico contre les surtensions et les bruits électriques. Les composants sont sélectionnés pour leur stabilité thermique, avec une plage de température étendue adaptée à une utilisation en continu, tandis que le vernis de protection et les finitions sans plomb conformes RoHS assurent une meilleure résistance à l’oxydation et une empreinte environnementale réduite.

Sur un bureau, dans un atelier ou dans un coffret technique, le Convertisseur Ethernet vers UART pour Raspberry Pi Pico permet de connecter un simple montage électronique à un réseau local, à un serveur distant ou à une interface web de supervision. En quelques lignes de code, un flux série devient une API réseau ou un pont de télémétrie, facilitant le contrôle d’actionneurs, la remontée de données de capteurs ou la mise en place d’alertes à distance. Cette solution apporte un vrai confort : plus besoin de rester physiquement près du montage, le suivi se fait depuis un navigateur ou un logiciel de supervision, ce qui libère du temps, réduit le stress en phase de test et ouvre la porte à des projets collaboratifs accessibles à plusieurs utilisateurs sur le même réseau.

Spécifications Techniques

Guide d'utilisation : Convertisseur Ethernet vers UART pour Raspberry Pi Pico

1. Installation et mise en route Commencer par éteindre toute alimentation du montage afin d’éviter les courts-circuits. Insérer ensuite délicatement le Raspberry Pi Pico sur le Convertisseur Ethernet vers UART pour Raspberry Pi Pico : les broches doivent s’aligner parfaitement avec les connecteurs femelles de la carte d’extension, sans forcer. Une fois l’ensemble solidement empilé, fixer le module dans un boîtier ou sur une plaque de montage si nécessaire, afin d’éviter les contraintes mécaniques sur le port RJ45. Raccorder un câble Ethernet RJ45 entre le port de la carte et un routeur, un switch ou un PC configuré en réseau direct. Alimenter ensuite le Raspberry Pi Pico via le port micro-USB ou l’alimentation prévue sur votre montage. Les LED d’alimentation et de lien réseau s’allument alors, indiquant que la couche matérielle est active. 2. Vue d’ensemble des composants Le bord de la carte accueille le connecteur RJ45 blindé, utilisé pour la connexion au réseau local. À proximité se trouvent les LED LINK/ACT, qui signalent la présence d’un lien et le trafic de données. Sur la surface du PCB, le module Ethernet gère la pile réseau et la conversion vers UART, tandis que les connecteurs d’empilage assurent la liaison électrique avec le Raspberry Pi Pico (alimentation, signaux UART, GPIO de configuration éventuels). Certaines versions de la carte comportent des broches supplémentaires pour accéder directement aux canaux UART 1 et 2, pratiques pour le diagnostic ou l’intégration dans des systèmes plus complexes. 3. Utilisation de base Une fois l’alimentation branchée et le câble réseau connecté, vérifier que la LED de lien reste allumée en continu : cela confirme la bonne négociation du lien Ethernet. La configuration initiale du module se fait le plus souvent via un navigateur web ou un terminal série. Dans le cas d’une interface web, repérer l’adresse IP par défaut dans la documentation du module, saisir cette adresse dans la barre d’un navigateur depuis un PC relié au même réseau, puis accéder à la page de configuration. Définir un mode de fonctionnement (serveur TCP, client TCP, mode UDP ou simple tunnel transparent) ainsi que le débit, le nombre de bits de stop, la parité et le format de trame de l’UART pour qu’ils correspondent au code exécuté sur le Raspberry Pi Pico. Côté microcontrôleur, initialiser l’UART sélectionné dans votre programme (par exemple en MicroPython ou en C) avec les mêmes paramètres de communication. À partir de ce moment, tout octet envoyé via l’UART est encapsulé par le module dans des paquets réseau et acheminé vers l’hôte distant, tandis que les données reçues du réseau sont restituées sur la liaison série. Tester le bon fonctionnement en ouvrant un terminal TCP ou UDP sur un ordinateur et en visualisant les messages générés par le Pico (logs, mesures de capteurs, commandes de contrôle). 4. Conseils de maintenance et de sécurité Pour assurer une longue durée de vie, éviter l’exposition à la poussière, à l’humidité et aux projections de liquides. Nettoyer la carte uniquement hors tension, à l’aide d’un pinceau antistatique ou d’air sec, sans solvants agressifs. Ne pas tordre ni tirer sur le câble réseau, afin de préserver le connecteur RJ45 et les soudures. Veiller à ce que la carte soit correctement ventilée si elle fonctionne en continu dans un environnement clos, surtout lorsque plusieurs modules sont empilés. Du point de vue électrique, ne jamais alimenter la carte au-delà des niveaux recommandés et respecter les polarités. En phase de développement, utiliser de préférence un bracelet antistatique lors de la manipulation pour limiter les décharges électrostatiques sur les composants sensibles. En suivant ces quelques recommandations, le Convertisseur Ethernet vers UART pour Raspberry Pi Pico devient un élément robuste de votre infrastructure d’objets connectés, capable de fonctionner de manière stable jour après jour.
