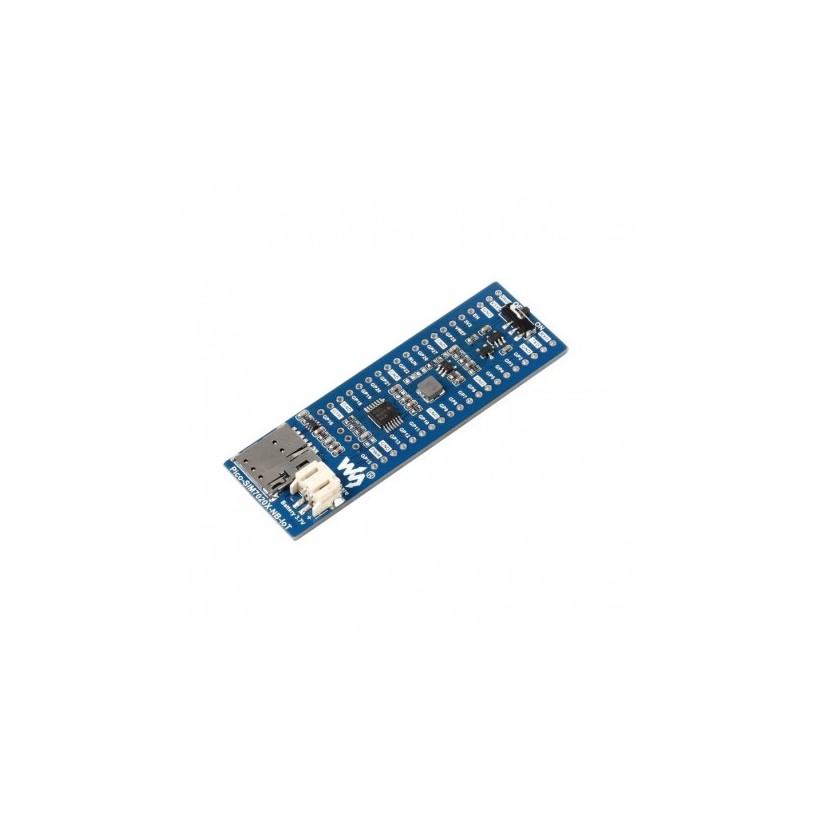

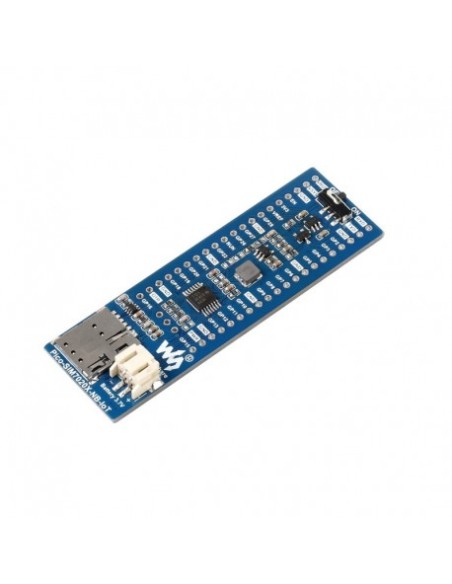

Module NB-IoT SIM7020E pour Raspberry Pi Pico

Conçu pour offrir une connectivité IoT longue portée, ultra‑basse consommation et une intégration directe sur Raspberry Pi Pico, le module NB-IoT SIM7020E pour Raspberry Pi Pico rassemble modem cellulaire NB-IoT, gestion de l’alimentation et interface série simplifiée dans un format compact prêt pour les projets professionnels comme pour le prototypage rapide.

Le module est construit sur un circuit imprimé multicouches de qualité industrielle avec vernis de protection (conformal coating) pour limiter l’oxydation, la poussière et l’humidité, tandis que le modem SIM7020E et les composants passifs SMD sont soudés en ligne de production automatisée afin de garantir une excellente répétabilité et une tolérance thermique élevée. Les connecteurs à broches sont dorés pour réduire la résistance de contact et prolonger la durée de vie, et la conception respecte les normes RoHS, limitant l’usage de substances dangereuses et favorisant un produit plus durable et respectueux de l’environnement.

Idéal pour les projets de suivi d’actifs, de capteurs distants, de télérelève ou de domotique connectée, le module NB-IoT SIM7020E pour Raspberry Pi Pico permet d’envoyer des données vers le cloud même dans des zones difficiles d’accès au Wi‑Fi, tout en préservant la batterie pendant des mois grâce aux modes d’économie d’énergie du réseau NB-IoT. En combinant la puissance du microcontrôleur Raspberry Pi Pico et la simplicité des commandes AT du SIM7020E, il devient possible de créer des objets communicants fiables, de tester rapidement des POC (Proof of Concept) ou de déployer des mini‑stations de mesure collaboratives dans des fablabs, des établissements d’enseignement ou des environnements industriels légers.

Spécifications Techniques

Guide d'utilisation : Module NB-IoT SIM7020E pour Raspberry Pi Pico

1. Installation et mise en route Commencer par couper l’alimentation de la carte Raspberry Pi Pico avant toute manipulation du module. Insérer ensuite la carte Pico dans les connecteurs du module, en respectant scrupuleusement le sens indiqué par la sérigraphie du PCB (alignement du port USB de la Pico avec le bord correspondant du module). Vérifier que toutes les broches sont correctement engagées pour garantir un contact fiable. Insérer la carte SIM NB-IoT fournie par l’opérateur dans le support SIM : orienter la carte suivant le détrompeur dessiné sur le module, puis pousser délicatement jusqu’à ce qu’elle soit correctement verrouillée. Connecter l’antenne NB-IoT sur le connecteur IPEX/U.FL, en appuyant fermement mais sans torsion pour ne pas endommager le connecteur RF. Fixer l’antenne de manière à ce qu’elle soit dégagée de tout blindage métallique et idéalement positionnée à l’extérieur du boîtier si celui-ci est métallique. Une fois l’ensemble prêt, brancher la Raspberry Pi Pico au PC via le câble USB ou alimenter le montage via une source externe adaptée. S’assurer que la tension fournie respecte les spécifications (généralement 5 V sur l’entrée de la Pico, avec régulation interne pour le 3,3 V et le modem).

2. Présentation des composants du module Au centre du PCB se trouve le boîtier métallique du SIM7020E, qui contient le modem NB-IoT, ses circuits RF et la logique de base. Autour, différents composants SMD assurent la régulation de tension, les filtres et la protection contre les surtensions. Le long des bords, les connecteurs à broches femelles ou mâles (selon la version) accueillent la Raspberry Pi Pico et assurent le passage des lignes UART, GPIO de contrôle, alimentation 3,3 V / 5 V et masse. Une LED d’état, souvent proche du modem, permet de visualiser l’alimentation et, selon le firmware, l’enregistrement réseau (clignotement caractéristique). Un port de carte SIM est positionné sur un côté du module : il peut s’agir d’un tiroir coulissant ou d’un support à insertion directe. Un bouton de reset ou une broche étiquetée RST permet de redémarrer le modem en cas de besoin, sans devoir couper l’alimentation générale. Certains modèles incluent également des pastilles de test (test pads) pour la programmation ou le débogage bas niveau, ainsi qu’un second port série pour le diagnostic. La sérigraphie en blanc sur le PCB détaille les signaux clés (TX, RX, GND, VCC, NET, PWRKEY…) et simplifie le repérage lors du câblage ou du développement.

3. Utilisation de base : allumage, connexion et fonctions principales Une fois la Raspberry Pi Pico alimentée et le module correctement enfiché, vérifier que la LED d’alimentation s’allume. Selon la configuration matérielle, un signal PWRKEY ou un bouton peut être nécessaire pour initialiser le modem : un appui de quelques secondes suffit généralement à démarrer le SIM7020E. Sur la Pico, ouvrir l’environnement de développement (Thonny, VS Code, ou tout autre IDE compatible) et charger un programme d’exemple utilisant l’UART dédié au modem (souvent un port série matériel comme UART0 ou UART1, selon le brochage choisi par le fabricant). Configurer la vitesse de communication série, typiquement 9600 ou 115200 bauds, en se référant à la documentation du SIM7020E. Envoyer les premières commandes AT pour vérifier la communication : – AT pour vérifier la réponse « OK » du module. – AT+CSQ pour consulter le niveau de signal réseau. – AT+COPS? pour vérifier l’enregistrement sur l’opérateur NB-IoT. Après confirmation de la connexion, configurer un profil de données (APN NB-IoT fourni par l’opérateur) et ouvrir une session UDP ou TCP via les commandes AT spécifiques (par exemple AT+CSOC, AT+CSOCON, AT+CSOSEND selon le jeu de commandes supporté). Du côté logiciel, le microcontrôleur Raspberry Pi Pico peut être programmé en MicroPython ou en C/C++ pour relever des capteurs (température, humidité, pression, mouvement…), mettre en forme les données et les envoyer périodiquement vers un serveur cloud, une plateforme IoT (MQTT) ou une API REST exposée sur Internet. L’intégration de temporisations et de modes basse consommation côté Pico permet d’optimiser encore l’autonomie du système complet.

Dans une phase de test, il est recommandé de surveiller le comportement du module : temps d’enregistrement réseau, stabilité de la liaison, erreurs éventuelles renvoyées par les commandes AT. Un simple moniteur série ou un script de log peut aider à analyser la fiabilité et à ajuster les paramètres réseau, comme l’intervalle d’émission, la taille des paquets ou la gestion des reconnexions.

4. Conseils de maintenance et de sécurité Pour assurer une longue durée de vie au module NB-IoT SIM7020E pour Raspberry Pi Pico, maintenir l’ensemble à l’abri de l’humidité excessive, des projections d’eau et des atmosphères corrosives. Utiliser un boîtier ventilé pour les installations permanentes, en veillant à ce que l’antenne reste suffisamment dégagée et, si possible, en hauteur pour optimiser la réception. Éviter de brancher ou débrancher la Pico ou la carte SIM lorsque le système est alimenté, afin de réduire les risques de décharges électrostatiques ou de courts-circuits accidentels. En cas de nécessité de manipulation sous tension, effectuer une mise à la masse préalable en touchant une surface métallique reliée à la terre. Surveiller la température du module lors de l’émission fréquente de données : bien que le SIM7020E soit prévu pour fonctionner sur une large plage thermique, une surchauffe persistante peut être le signe d’une alimentation inadaptée ou d’un environnement mal ventilé. Mettre à jour régulièrement le firmware de la Raspberry Pi Pico et, lorsque cela est possible, celui du module SIM7020E, afin de bénéficier des dernières optimisations réseau et correctifs de sécurité. Conserver une trace de la configuration AT (APN, paramètres de sockets, timers PSM/eDRX) pour pouvoir reconstruire rapidement le système en cas de remplacement de matériel. Enfin, respecter les réglementations locales concernant l’utilisation de modules radio, en particulier dans les environnements sensibles (sites industriels, hôpitaux, aéronautique), et choisir un abonnement NB-IoT adapté au volume de données et à la fréquence de transmission pour éviter les surprises sur la facturation.
