Kit de découverte Raspberry Pi Pico

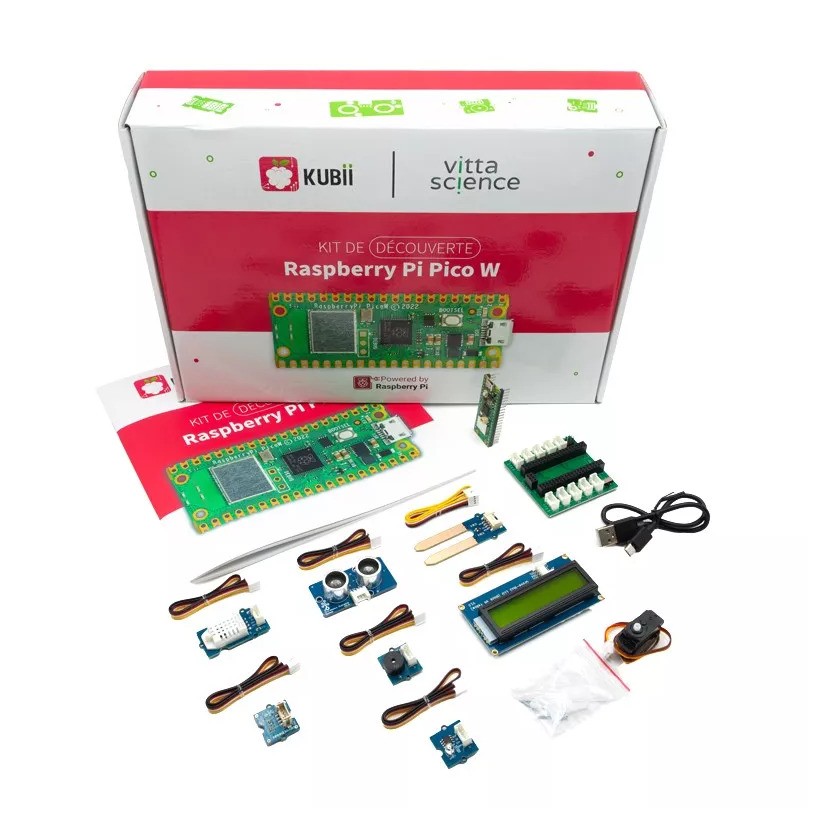

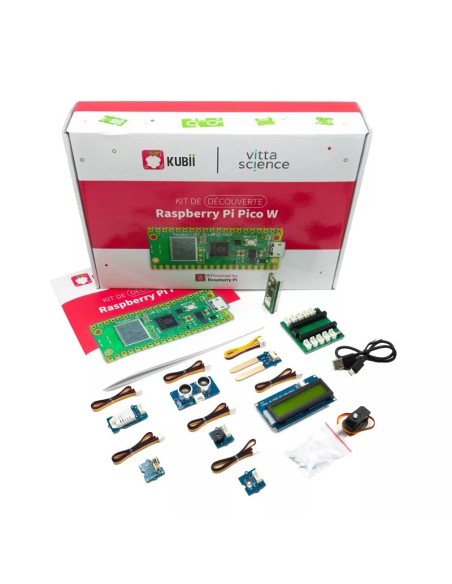

Conçu pour l’apprentissage moderne de l’électronique et de la programmation, le kit de découverte Raspberry Pi Pico W réunit dans un seul coffret une carte microcontrôleur performante, une sélection complète de capteurs, un écran, des câbles et accessoires pédagogiques pour créer rapidement des projets connectés, ludiques et évolutifs.

Chaque élément du kit est conçu pour durer : la carte Raspberry Pi Pico W repose sur un PCB multicouche de qualité, doté de pastilles renforcées et de composants soudés en usine selon des procédés industriels rigoureux, tandis que les modules capteurs et le petit écran sont protégés par des circuits imprimés à revêtement anti‑oxydation. Les câbles USB et nappes de connexion sont gainés pour résister aux torsions répétées, les servomoteurs sont fabriqués en plastique technique et engrenages métalliques ou composites robustes, et l’ensemble respecte des normes européennes en matière de sécurité électrique et de réduction des substances dangereuses, limitant ainsi l’empreinte environnementale et garantissant une excellente longévité pour un usage régulier en classe ou à la maison.

Grâce à son format compact et à sa prise en main progressive, le kit de découverte Raspberry Pi Pico trouve naturellement sa place sur un bureau d’ado, dans un fablab, un club de robotique ou un laboratoire scolaire, où il stimule la curiosité, renforce la logique et encourage la créativité collective autour de projets concrets comme la mesure de température, les objets connectés, la domotique ou la robotique débutante. Les différents capteurs et l’afficheur LCD permettent de visualiser en temps réel les résultats des programmes, ce qui rassure les novices et valorise les progrès; les enseignants l’utilisent pour illustrer des notions de sciences et technologie, tandis que les passionnés l’adoptent pour prototyper rapidement des idées d’IoT sans matériel complexe, créant ainsi des moments de partage et d’entraide autour du code et du bricolage électronique.

Spécifications Techniques

Guide d'utilisation : Kit de découverte Raspberry Pi Pico

Pour profiter pleinement du kit de découverte Raspberry Pi Pico, il est utile de suivre quelques étapes simples qui guideront un premier contact avec la carte, les capteurs et l’environnement logiciel. Ce guide synthétise l’essentiel pour démarrer sereinement, même sans expérience préalable en électronique ou en programmation.

1. Installation et premières étapes Commencer par ouvrir soigneusement la boîte et disposer tous les éléments sur une surface plane et bien éclairée. Identifier la carte Raspberry Pi Pico W (petit circuit vert allongé avec port USB Micro‑B) ainsi que les différents modules (capteurs, écran, servomoteur, fils). Il est conseillé de garder le livret ou la fiche de démarrage à portée de main. Sur l’ordinateur, vérifier qu’un port USB libre est disponible. Télécharger ensuite l’outil ou l’éditeur recommandé, par exemple Thonny (éditeur Python) ou la plateforme en ligne Vittascience si indiquée dans la documentation fournie. Ces outils permettent d’écrire, d’envoyer et de tester des programmes sur la carte. Pour la première connexion, brancher le câble USB au Raspberry Pi Pico W en maintenant éventuellement le bouton BOOTSEL enfoncé (selon le mode de boot souhaité, décrit dans la notice). L’ordinateur détecte alors la carte comme un périphérique de stockage, ce qui permet de copier un firmware MicroPython ou un programme d’exemple. Une fois le microprogramme installé, la carte est prête à recevoir des scripts MicroPython ou C/C++ via l’éditeur choisi.

2. Vue d’ensemble des composants et des connecteurs La carte Raspberry Pi Pico W comporte un port USB Micro‑B en bordure, utilisé pour l’alimentation et le transfert de données. De part et d’autre de la carte se trouvent deux rangées de pastilles ou broches (GPIO), numérotées et sérigraphiées; ce sont elles qui permettent de connecter les capteurs, les actionneurs et l’écran. Certaines broches fournissent du 3,3 V, du GND (masse), ou des fonctions spéciales comme I2C, SPI, UART ou PWM, toutes indiquées par les marquages blancs sur le PCB. Sur la face supérieure, un petit bouton RESET ou RUN permet de redémarrer la carte sans la débrancher. Le module sans fil est également visible sous forme de composant métallique, assurant la connexion Wi‑Fi. Les capteurs fournis (température, humidité, lumière, mouvement, ultrason) se présentent sous forme de petits modules sur PCB, généralement avec des broches étiquetées VCC, GND, SIG, TRIG/ECHO ou SDA/SCL selon le protocole utilisé. Le petit écran LCD possède un connecteur dédié (souvent I2C avec SDA/SCL), ce qui simplifie les branchements. Enfin, le servomoteur inclut un câble 3 fils (signal, alimentation, masse) à enficher sur les broches correspondantes de la carte.

3. Utilisation de base : démarrer un premier projet Une fois la carte reconnue et l’environnement logiciel prêt, lancer l’éditeur (Thonny ou autre) et sélectionner l’interpréteur correspondant au Raspberry Pi Pico W. Un premier test consiste à faire clignoter une LED intégrée ou connectée sur une broche GPIO en copiant l’exemple proposé dans la documentation; c’est une manière simple de vérifier que tout fonctionne. Ensuite, connecter un premier capteur, par exemple le capteur de température : relier la broche VCC au 3,3 V, GND à GND, et la broche de signal à un GPIO ou une entrée analogique selon le type de capteur. Le livret du kit précise généralement quelles broches utiliser et propose un code d’exemple pour lire la valeur du capteur. Pour afficher les résultats sur l’écran LCD, brancher celui‑ci aux broches I2C (SDA et SCL) et lancer le programme correspondant. Les mesures s’affichent alors en temps réel, ce qui permet de visualiser immédiatement l’impact d’un changement de température, de luminosité ou de distance. Le Wi‑Fi de la carte peut ensuite être activé via quelques lignes de code afin d’envoyer les données vers un tableau de bord en ligne, une page web ou un service IoT simple, transformant le montage en véritable objet connecté. À ce stade, il devient possible de créer des scénarios plus riches : déclencher le servomoteur lorsqu’une présence est détectée, envoyer une alerte si la température dépasse un seuil, ou encore piloter un petit bras robotisé via une interface web.

4. Conseils de maintenance et de sécurité Pour préserver la durée de vie du kit, il est recommandé de toujours débrancher le câble USB avant de modifier le câblage des capteurs et des actionneurs. Manipuler la carte et les modules par les bords afin d’éviter les décharges électrostatiques sur les composants sensibles. Ne jamais alimenter les capteurs avec une tension supérieure à celle indiquée (généralement 3,3 V ou 5 V selon le module), sous peine de les endommager. Éviter aussi toute exposition à l’humidité, à la poussière excessive ou à des températures extrêmes, en rangeant la carte et les composants dans la boîte ou dans des sachets antistatiques après utilisation. Sur le plan logiciel, conserver une copie des programmes dans un dossier organisé sur l’ordinateur pour pouvoir les réutiliser ou les adapter. Mettre à jour, si nécessaire, le firmware MicroPython ou les bibliothèques utilisées, en suivant les indications officielles de Raspberry Pi ou de Vittascience. Lors des séances avec des enfants, rappeler les bonnes pratiques : ne pas tirer sur les câbles, ne pas forcer l’insertion des connecteurs et toujours demander l’avis d’un adulte avant de modifier un montage. En suivant ces quelques règles de prudence et de soin, le kit de découverte Raspberry Pi Pico reste un outil fiable, sûr et performant pour de très nombreux projets.
