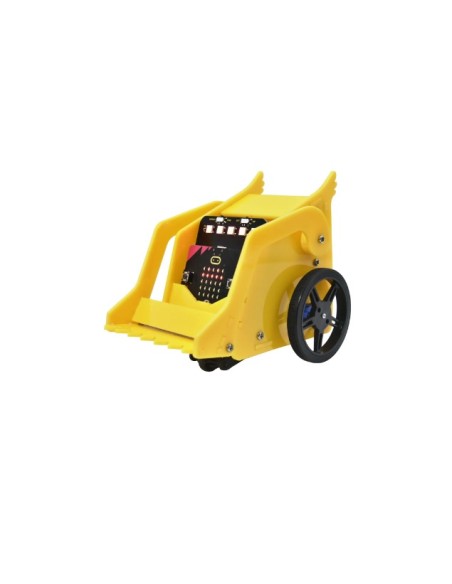

Kit robot Desk:bit [Micro:Bit not included]

Idéal pour initier enfants, ados et adultes à la programmation, à l’électronique et à la robotique mobile, Kit robot Desk:bit [Micro:Bit not included] est une plateforme éducative complète basée sur carte BBC micro:bit (à ajouter séparément), combinant châssis compact, pilotage précis des moteurs, matrice de LED colorées et capteurs intégrés pour créer des véhicules autonomes, jeux interactifs et projets STEM ludiques.

Conçu pour durer, ce robot pédagogique repose sur un châssis en plastique ABS haute résistance, léger mais robuste, capable de supporter les manipulations répétées en classe comme à la maison, tandis que ses roues à bande de roulement souple assurent une bonne adhérence sur bureau, parquet ou tapis fin. Les circuits imprimés bénéficient d’un vernis de protection et d’une implantation soignée des composants pour limiter les faux contacts, et le choix de matériaux sans plomb et conformes aux normes européennes contribue à réduire l’empreinte écologique tout en garantissant une utilisation sûre pour les plus jeunes. Les connecteurs sont renforcés mécaniquement, limitant l’usure lors des branchements et débranchements fréquents, ce qui prolonge la durée de vie du kit.

Que ce soit dans une salle de classe, un atelier périscolaire, un fablab ou simplement sur un bureau à la maison, Kit robot Desk:bit [Micro:Bit not included] transforme n’importe quelle surface plane en terrain d’expérimentation, permettant de travailler la logique, la créativité et l’entraide à travers des défis de codage visuel (MakeCode) ou textuel (Python). Les élèves programment le robot pour suivre une ligne, éviter des obstacles, afficher des animations lumineuses ou jouer des sons, ce qui renforce la motivation et la confiance en soi. De nombreux enseignants et makers utilisent déjà ce type de plateforme pour organiser des challenges de robotique conviviales, où chaque équipe personnalise son robot, partage son code et apprend des autres dans une ambiance stimulante.

Spécifications Techniques

Guide d'utilisation : Kit robot Desk:bit [Micro:Bit not included]

Ce guide accompagne pas à pas la première prise en main de Kit robot Desk:bit [Micro:Bit not included], depuis l’installation jusqu’aux bonnes pratiques de sécurité, afin de rendre l’expérience fluide même pour quelqu’un qui n’a jamais programmé de robot.

1. Installation et étapes de mise en place 1) Préparation de l’espace de travail : installer le matériel sur une table bien éclairée, dégagée, et éviter la proximité de liquides. Prévoir un petit tournevis cruciforme et les piles nécessaires. 2) Vérification du contenu du kit : contrôler la présence du châssis jaune, des deux moteurs, des roues, de la carte Desk:bit, du support de piles, des vis et écrous, ainsi que des éventuels capteurs fournis. La carte micro:bit doit être apportée séparément. 3) Montage mécanique de base : fixer les moteurs sur le châssis à l’aide des vis fournies, orienter les axes vers l’extérieur, puis emboîter les roues sur les axes. Installer le point d’appui avant (patin ou roulette) selon la version du kit. 4) Installation de la carte Desk:bit : positionner la carte contrôleur sur le châssis aux emplacements prévus (trous de fixation) et visser délicatement pour qu’elle soit stable sans forcer. Les connecteurs doivent rester facilement accessibles. 5) Branchement des moteurs : connecter les fils des moteurs sur les borniers ou connecteurs dédiés M1 et M2 de la carte Desk:bit, en respectant les indications de polarité pour que la direction de rotation soit cohérente (en cas d’inversion, il suffira de permuter plus tard). 6) Raccordement de l’alimentation : brancher le support de piles sur la prise d’alimentation de la carte Desk:bit, puis insérer des piles neuves du type recommandé en respectant la polarité (+/-). Ne pas allumer immédiatement, la micro:bit doit d’abord être préparée. 7) Insertion de la micro:bit : éteindre l’alimentation, puis insérer doucement la carte micro:bit dans le connecteur edge de la Desk:bit, logo et LED visibles vers l’extérieur (orientation indiquée sur la carte). S’assurer qu’elle est bien enfoncée et bien alignée. 8) Préparation du programme de test : sur un ordinateur, ouvrir l’éditeur Microsoft MakeCode pour micro:bit, créer un nouveau projet, puis ajouter quelques blocs simples (par exemple, allumer une LED de la matrice ou faire tourner un moteur) pour vérifier le bon fonctionnement.

2. Vue d’ensemble des composants Pour mieux exploiter Kit robot Desk:bit [Micro:Bit not included], il est essentiel de reconnaître chaque zone fonctionnelle du robot. – Carte micro:bit : insérée en façade ou sur le dessus, elle contient la matrice de 25 LED, les boutons A et B, l’accéléromètre, la boussole, le Bluetooth et le processeur qui exécute le programme. – Carte Desk:bit : c’est la carte d’interface qui fait le lien entre la micro:bit et les moteurs, les LED supplémentaires et les éventuels capteurs. Elle intègre un pont en H pour piloter les moteurs et plusieurs connecteurs d’extension. – Ports et connecteurs : on trouve généralement des borniers pour les moteurs (M1, M2), des connecteurs pour capteurs (entrée numérique/analogique), une prise d’alimentation (depuis le boîtier de piles) et parfois un interrupteur général ON/OFF. – Boutons : en plus des boutons A et B de la micro:bit, certaines cartes Desk:bit peuvent proposer un bouton de reset ou des boutons de fonction dédiés. Les boutons de la micro:bit serviront le plus souvent à lancer un mode ou un programme spécifique. – Indicateurs lumineux : la matrice de LED de la micro:bit sert à afficher textes, icônes ou états (niveau de batterie estimé, direction du robot, erreurs…), tandis que des LED sur la Desk:bit peuvent indiquer la présence d’alimentation, le sens de rotation des moteurs ou l’activité de certains ports. – Moteurs et roues : les deux moteurs DC avec réducteur permettent d’avancer, reculer, tourner sur place ou décrire des arcs de cercle. Les roues en caoutchouc ou plastique avec bande de roulement offrent une bonne adhérence sur surface plane. – Support de piles : fixé sur ou sous le châssis, il fournit l’énergie nécessaire à l’électronique et aux moteurs. Il est important de vérifier régulièrement l’état des piles pour conserver des performances stables.

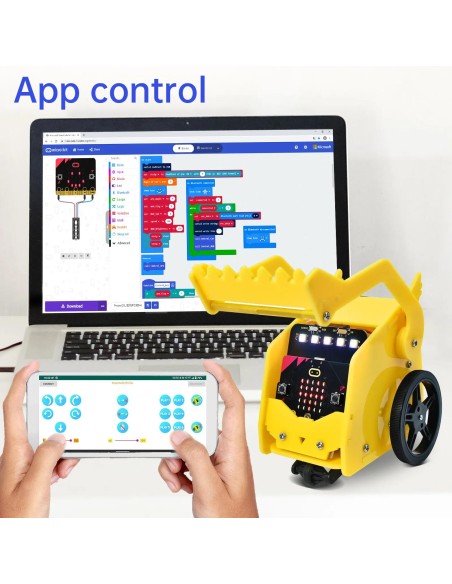

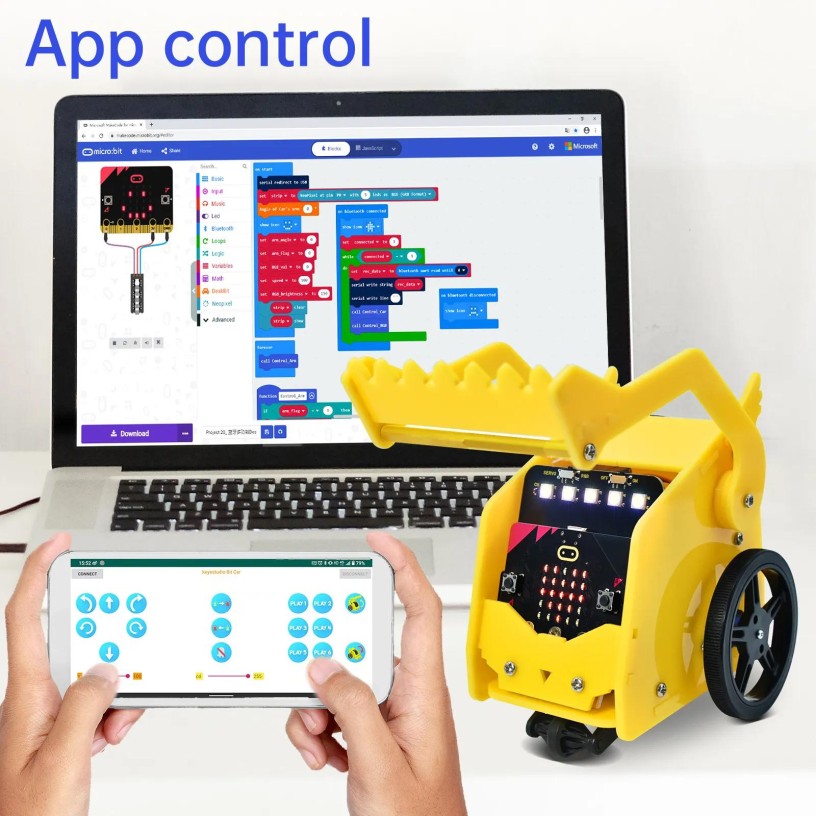

3. Utilisation de base 1) Allumage du robot : après insertion des piles et de la micro:bit, basculer l’interrupteur de la carte Desk:bit sur ON (s’il existe) ou mettre sous tension via le boîtier de piles. La micro:bit s’allume et affiche généralement une animation par défaut ou un message si un programme est déjà présent. 2) Chargement d’un programme : relier la micro:bit à l’ordinateur via le câble USB, ouvrir l’éditeur MakeCode ou Python, puis créer ou ouvrir un projet. Après compilation, télécharger le fichier .hex et le copier sur le lecteur micro:bit. Une fois la copie terminée, la carte redémarre avec le nouveau programme. 3) Premier test moteur : dans MakeCode, utiliser les blocs dédiés (ou des extensions pour carte de robot si proposées par le fabricant) afin de commander M1 et M2. Par exemple, faire avancer le robot pendant deux secondes puis le stopper. Placer le robot au centre de la table avant d’alimenter, pour éviter les chutes. 4) Contrôle de la direction : ajuster les vitesses relatives des deux moteurs pour faire tourner le robot à gauche ou à droite. Jouer sur les valeurs pour compenser de légères différences mécaniques entre les moteurs et obtenir une trajectoire rectiligne. 5) Utilisation des boutons A et B : programmer le bouton A pour lancer un mode “avancer et s’arrêter”, et le bouton B pour enclencher un mode “danse” ou “clignotement de LED”. Cela permet de tester rapidement plusieurs comportements sans rebrancher le câble USB. 6) Exploitation des capteurs de la micro:bit : utiliser l’accéléromètre pour déclencher une action quand le robot est secoué ou incliné, ou encore la boussole pour maintenir une direction. Les possibilités sont nombreuses pour des activités de découverte ou des projets plus avancés. 7) Connectivité radio ou Bluetooth : mettre en place une télécommande avec une seconde micro:bit qui envoie des commandes radio au robot, ou utiliser la connexion Bluetooth pour contrôler le robot depuis une tablette ou un smartphone compatible, suivant les outils disponibles.

4. Conseils d’entretien et de sécurité – Utilisation sur surface adaptée : faire évoluer le robot sur une table ou un sol plat, propre et dégagé d’obstacles dangereux. Éviter les bords de table non sécurisés et les zones avec beaucoup de poussière ou de liquides. – Surveillance des enfants : pour des enfants plus jeunes, il est recommandé qu’un adulte supervise la mise sous tension, le changement des piles et les activités impliquant le démontage du robot. – Gestion des piles : ne jamais mélanger piles neuves et anciennes, ni différents types de piles. Retirer les piles si le robot n’est pas utilisé pendant une longue période pour éviter les fuites et la corrosion. – Protection des composants : ne pas tirer brutalement sur les câbles ni forcer sur les connecteurs et la carte micro:bit. En cas de résistance, vérifier l’orientation plutôt que d’insister. Garder le robot à l’abri de l’eau et des chocs violents. – Nettoyage : utiliser un chiffon doux et sec pour dépoussiérer le châssis et les roues. Ne pas utiliser de solvants ou de produits de nettoyage liquides sur les parties électroniques. – Stockage : ranger le robot dans une boîte ou sur une étagère à l’abri de l’humidité et de la chaleur excessive, de préférence avec un sachet pour rassembler les petites pièces (vis, capteurs, accessoires). – Mise à jour des programmes : enregistrer régulièrement les projets sur l’ordinateur afin de pouvoir reprogrammer facilement la micro:bit en cas de bug, de mauvaise manipulation ou de besoin de revenir à une version antérieure du code.
