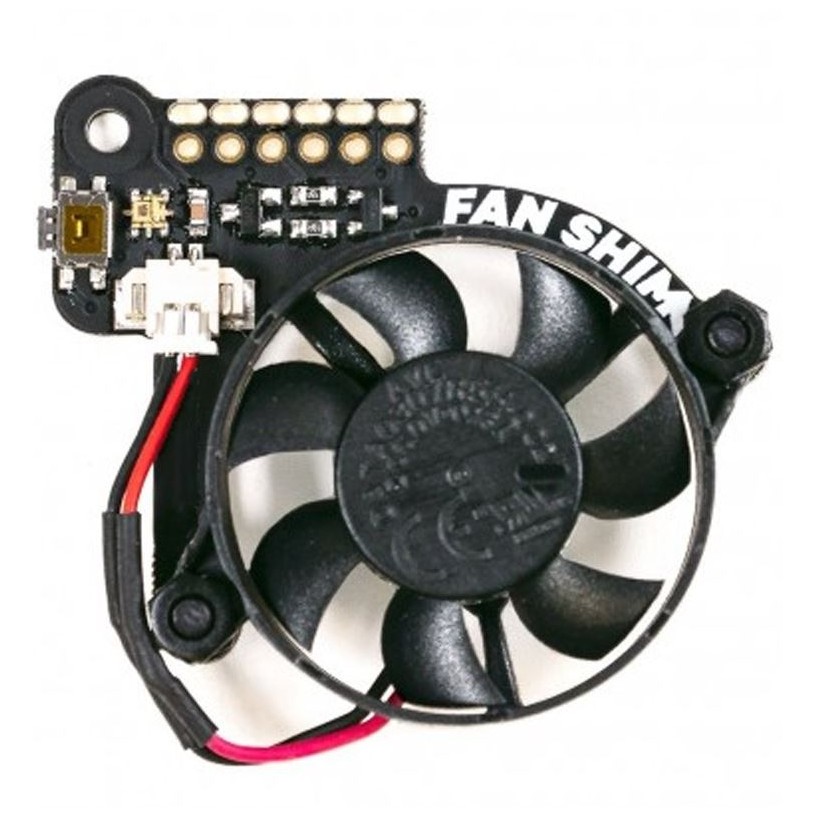

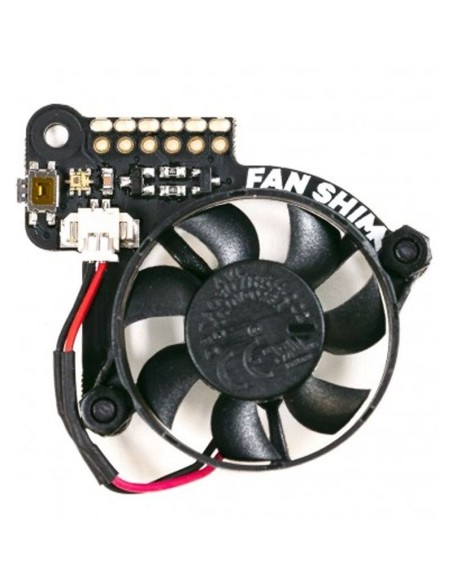

Fan SHIM pour Raspberry Pi 4

Conçu spécialement pour optimiser le refroidissement du Raspberry Pi 4 dans un format ultra-compact, Fan SHIM pour Raspberry Pi 4 est un ventilateur intelligent monté sur un petit PCB qui se connecte directement aux broches GPIO pour offrir un flux d’air précis, silencieux et efficace, idéal pour les projets exigeants, les boîtiers étroits et les utilisations 24/7.

Fabriqué autour d’un ventilateur axial miniature de qualité, associé à un circuit imprimé en fibre de verre FR4 à haute densité, Fan SHIM pour Raspberry Pi 4 bénéficie de composants électroniques sélectionnés pour leur stabilité thermique et leur faible consommation d’énergie. Le cadre du ventilateur en plastique technique résistant à la chaleur, les soudures sans plomb conformes RoHS et la finition noire protectrice de la carte garantissent une excellente résistance à l’usure, même dans des environnements de fonctionnement prolongés, tout en restant respectueux des normes environnementales actuelles.

Sur un bureau, dans un salon multimédia ou au cœur d’un mini-serveur domestique, Fan SHIM pour Raspberry Pi 4 maintient la température de votre carte à un niveau stable, réduisant les risques de throttling et prolongeant la durée de vie des composants, tout en préservant un environnement calme et propice à la concentration. Idéal pour le retro-gaming, les centres multimédias 4K, les stations de développement ou les nœuds domotiques, ce ventilateur discret libère la créativité : votre Raspberry Pi 4 reste performant, même sous forte charge, ce qui rassure aussi bien les débutants que les makers expérimentés.

Spécifications Techniques

Guide d'utilisation : Fan SHIM pour Raspberry Pi 4

1. Installation et étapes de mise en place Pour un premier usage, commencez par éteindre complètement votre Raspberry Pi 4 et débrancher l’alimentation. Placez la carte sur une surface propre et antistatique. Repérez le connecteur GPIO 40 broches : c’est la rangée double de broches dorées le long de la carte. Orientez Fan SHIM pour Raspberry Pi 4 de façon à ce que les broches femelles du module s’alignent parfaitement sur les broches GPIO, généralement avec le ventilateur positionné au-dessus du processeur (SoC) du Raspberry Pi 4. Insérez le module en appuyant fermement mais délicatement jusqu’à ce que l’ensemble soit bien enfoncé, sans forcer de travers. Si votre ventilateur est livré avec un petit connecteur JST séparé, branchez le câble du ventilateur sur le connecteur dédié du PCB. Remontez ensuite votre Raspberry Pi 4 dans son boîtier si nécessaire, en vérifiant que les ouvertures laissent circuler l’air. Rebranchez l’alimentation : le ventilateur peut démarrer immédiatement ou rester en attente, selon la configuration matérielle ou logicielle utilisée. 2. Vue d’ensemble des composants Fan SHIM pour Raspberry Pi 4 est constitué de plusieurs éléments clés. Le ventilateur circulaire est au centre : ses pales assurent le flux d’air ciblé vers le processeur et les composants critiques. Autour, un cadre en plastique maintient le rotor et protège les pales. La petite carte électronique (PCB) supporte le connecteur GPIO femelle qui vient s’enficher sur les 40 broches du Raspberry Pi : c’est lui qui fournit l’alimentation 5 V et la masse, ainsi que, dans certains cas, un signal de contrôle. On trouve également un éventuel connecteur JST blanc pour le câble du ventilateur, ce qui facilite le remplacement en cas de besoin. Des composants CMS (résistances, condensateurs, parfois transistor ou MOSFET) assurent la stabilisation électrique et, pour certains modèles, permettent un contrôle logiciel (arrêt, démarrage, PWM via une broche GPIO dédiée). La sérigraphie FAN SHIM imprimée sur la carte sert de repère visuel pour l’orientation et l’identification du produit. 3. Utilisation de base Une fois le module installé et le Raspberry Pi 4 sous tension, Fan SHIM pour Raspberry Pi 4 peut fonctionner de deux façons principales. En mode simple, le ventilateur est alimenté dès que le Raspberry Pi 4 est allumé : il tourne alors en continu, assurant un refroidissement constant, idéal pour des charges prolongées. Dans une configuration plus avancée, un script ou un service système sous Raspberry Pi OS peut piloter le ventilateur : un GPIO de commande active le relais ou le transistor sur le PCB, permettant de déclencher le ventilateur seulement à partir d’une certaine température (par exemple 60 °C), ou de moduler sa vitesse par PWM pour réduire le bruit. L’accès à ces fonctions se fait par l’édition de fichiers de configuration ou par l’installation de petits utilitaires disponibles dans la communauté Raspberry Pi. Le fonctionnement est ensuite entièrement automatique : le système surveille la température du processeur et ajuste le ventilateur selon les règles définies, assurant un équilibre optimal entre silence et refroidissement. 4. Conseils de maintenance et de sécurité Pour garantir une longue durée de vie à Fan SHIM pour Raspberry Pi 4, un entretien léger mais régulier est recommandé. Éteignez toujours votre Raspberry Pi 4 et débranchez l’alimentation avant de toucher au ventilateur ou au module. Inspectez visuellement les pales de temps à autre : si de la poussière s’accumule, retirez délicatement les dépôts à l’aide d’une bombe à air sec ou d’un pinceau antistatique, en évitant tout liquide de nettoyage sur le moteur. Veillez à ne jamais bloquer les pales avec un objet dur ou vos doigts lorsque le ventilateur est en marche, afin de ne pas endommager le moteur ni les composants électroniques. Évitez les environnements très humides, gras ou chargés en particules fines (atelier de ponçage, cuisine sans hotte) qui pourraient encrasser rapidement le mécanisme. Lors du transport ou du démontage, tenez Fan SHIM pour Raspberry Pi 4 par son PCB plutôt que par les pales. Enfin, assurez-vous de toujours respecter les polarités et de ne jamais alimenter le module au-delà de 5 V : une tension excessive pourrait endommager à la fois le ventilateur et votre Raspberry Pi 4.

Découvrez les autres produits de la catégorie : Ventilateurs & Dissipateurs

Pour aller plus loin dans l’optimisation thermique de vos montages Raspberry Pi et PC compacts, complétez Fan SHIM pour Raspberry Pi 4 avec d’autres solutions spécialisées, comme des dissipateurs en aluminium, des boîtiers ventilés ou des kits de refroidissement actifs disponibles dans la catégorie dédiée Ventilateurs & Dissipateurs afin de construire une configuration silencieuse, stable et durable adaptée à tous vos projets.
